Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Цифровые входы | 8 |
| Входное напряжение, номинальное значение | 24 V DC |
| Входное напряжение для сигнала 0 | от -30 V до +5 V |
| Входное напряжение для сигнала 1 | от +11 V до +30V |
| Протокол IO-Link | 1.1 |
| Входное соединение | M8, 3-контактное |
| Соединение IO-Link | M12, 5-контактное, с кодировкой A |
| Защита | IP65/67 |
| Температура окружающей среды при эксплуатации | от -30 °C до 55 °C |
| Жизненный цикл изделия | Активный продукт |
Области применения
- Сбор цифровых сигналов: Собирает цифровые сигналы через 8 цифровых входов для сигналов 24 V DC.
Ключевые особенности
- Модуль цифрового ввода IO-Link: Обозначение типа изделия: IO-Link DI 8x24VDC с 8 цифровыми входами и протоколом IO-Link 1.1.
- Входные сигналы 24 V DC: Номинальное значение входного напряжения: 24 V DC; сигнал 0: от -30 V до +5 V; сигнал 1: от +11 V до +30V.
- Входные соединения M8: Электрическое соединение входов и выходов: M8, 3-контактное; соединение IO-Link: M12, 5-контактное, с кодировкой A.
- Диагностика: Параметризуемая диагностическая сигнализация, диагностика короткого замыкания, зелёный светодиод состояния канала и зелёный/красный светодиод диагностики модуля.
- Питание и защита: Номинальное значение напряжения нагрузки: 24 V DC, питание от 1Us+ мастера IO-Link; степень защиты IP: IP65/67.

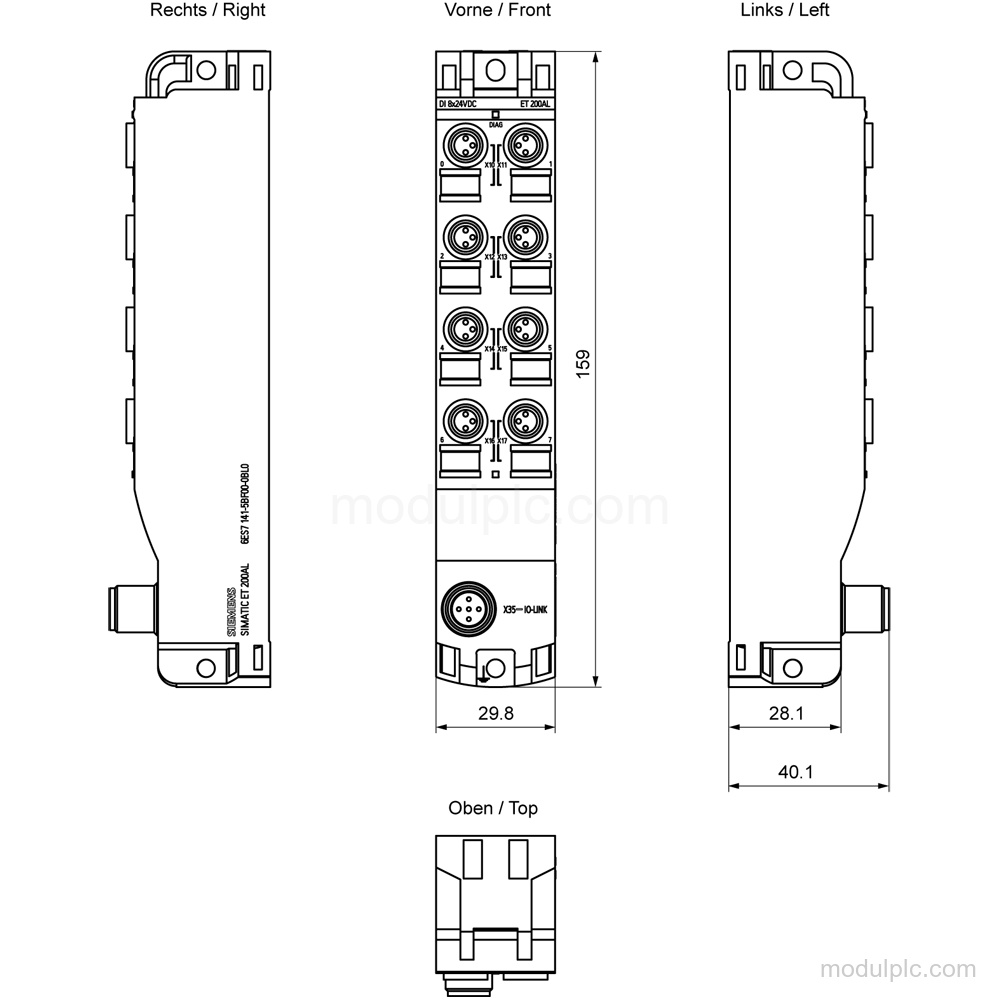

- Монтажные данные: Размеры: ширина 30 mm, высота 159 mm и глубина 40 mm. Во всех монтажных положениях поддерживается до 8 при максимальной температуре 55 °C.
Часто задаваемые вопросы
1. Сколько цифровых входов у Siemens 6ES7141-5BF00-0BL0?
Он имеет 8 цифровых входов.
2. Какие диапазоны входного напряжения поддерживает этот модуль?
Номинальное входное напряжение составляет 24 V DC. Для сигнала 0 диапазон — от -30 V до +5 V, для сигнала 1 — от +11 V до +30V.
3. Какие соединения предусмотрены?
Для входов и выходов используются соединения M8, 3-контактные. Для IO-Link используется соединение M12, 5-контактное, с кодировкой A.
4. Какие средства диагностики есть у модуля?
Он имеет параметризуемую диагностическую сигнализацию, диагностику короткого замыкания, зелёный светодиод состояния канала и зелёный/красный светодиод диагностики модуля.
