Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | KTP400F Mobile |
| Дисплей | Широкоформатный TFT-дисплей 4.3 in |
| Разрешение | 480 pixel по горизонтали × 272 pixel по вертикали |
| Функциональные клавиши | 4 функциональные клавиши со светодиодами |
| Прямые клавиши | 32 сенсорные кнопки как S7 input I/O |
| Питание | 24 V DC |
| Диапазон питания | от 19.2 V до 28.8 V |

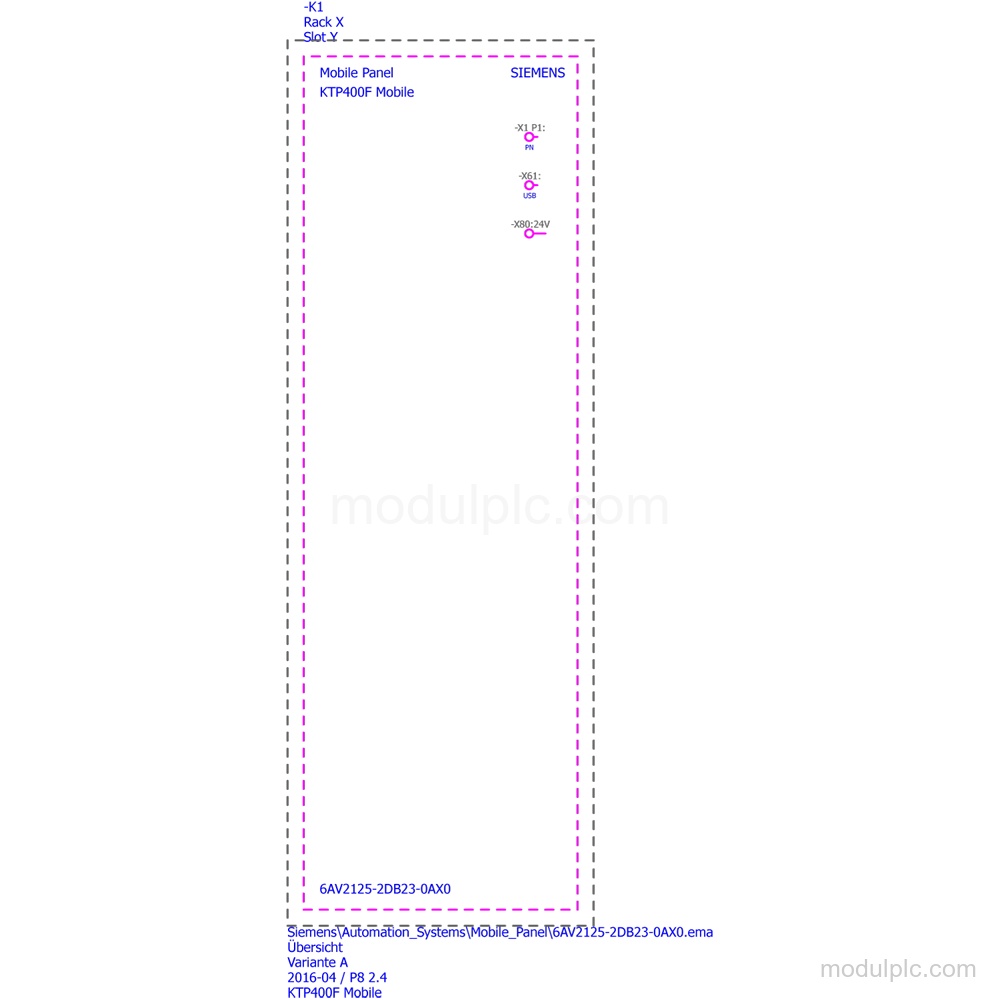

| Интерфейсы | 1 интерфейс PROFINET; 1 интерфейс USB 2.0 |
| Протоколы | PROFINET IO, PROFIsafe, EtherNet/IP, MODBUS |
| Защита | Круговая защита IP65 |
Области применения
- Подтверждение оператором: Встроенная кнопка подтверждения обеспечивает подтверждение оператором.
- Аварийный останов: Кнопка аварийного останова обеспечивает выполнение аварийного останова.
- Сенсорное и кнопочное управление HMI: Панель обеспечивает взаимодействие оператора посредством сенсорного и кнопочного управления.
Ключевые особенности

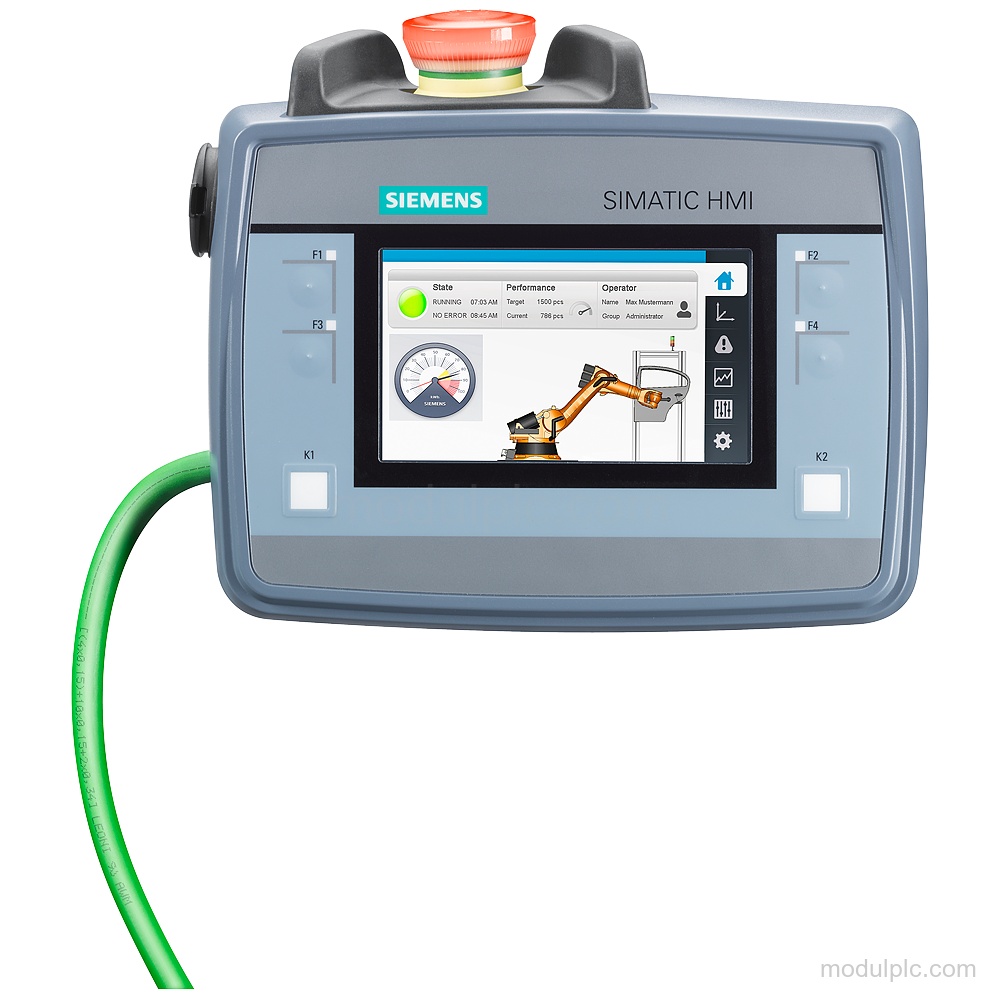

- Управление мобильной панелью HMI: SIMATIC HMI KTP400F Mobile обеспечивает сенсорное и кнопочное управление с широкоформатным TFT-дисплеем 4.3 in.
- Функциональные клавиши и клавиатура: Панель имеет 4 функциональные клавиши со светодиодами, а также экранные цифровую и буквенно-цифровую клавиатуры.

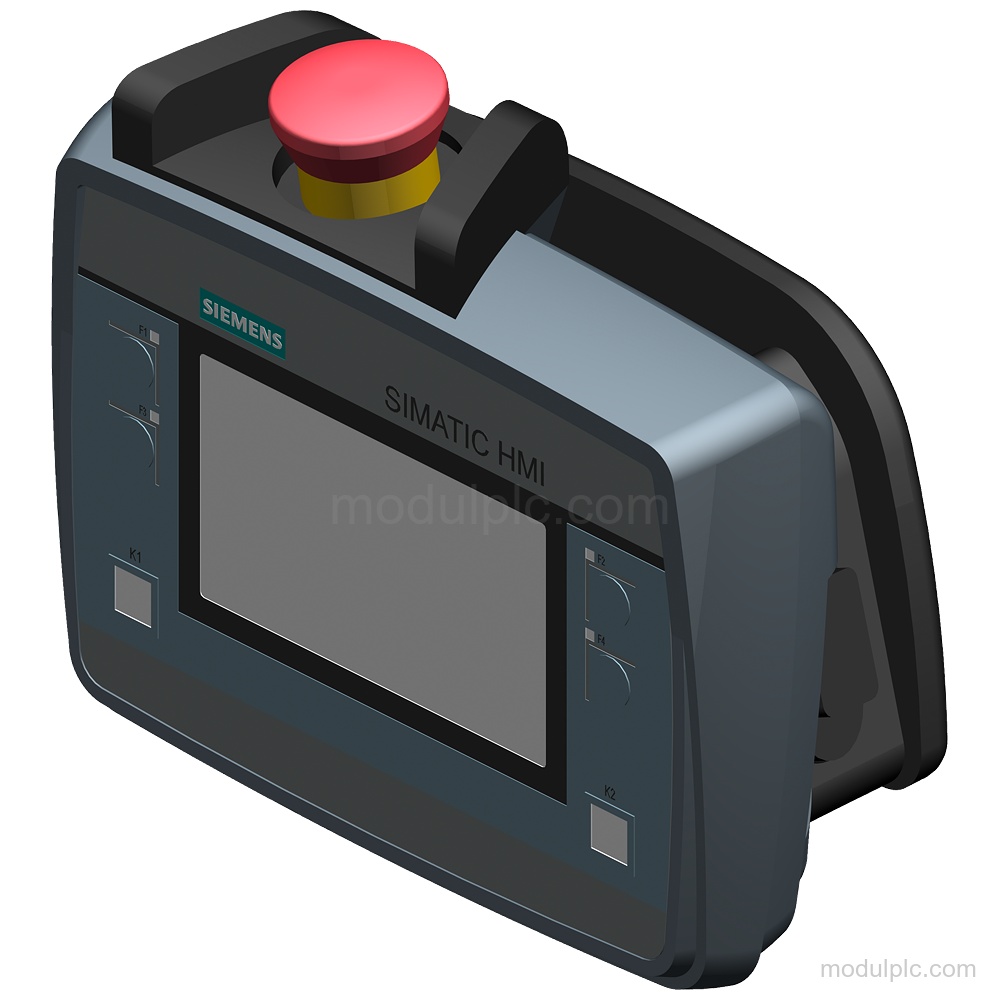

- Органы управления безопасностью: Панель имеет освещённую кнопку аварийного останова с принудительной блокировкой, 3-ступенчатую кнопку подтверждения и кнопку останова с принудительной блокировкой.
- Связь PROFINET: Панель имеет 1 интерфейс Industrial Ethernet и 1 интерфейс PROFINET, а также поддерживает PROFINET IO, PROFIsafe, EtherNet/IP и MODBUS.
- Питание и подключение: Питание составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V; предусмотрен 1 интерфейс USB 2.0.
- Защита и диагностика: Предусмотрены круговая защита IP65 и доступная для считывания диагностическая информация.
Часто задаваемые вопросы
1. Какой дисплей установлен в 6AV2125-2DB23-0AX0?
Установлен широкоформатный цветной TFT-дисплей 4.3 in с горизонтальным разрешением 480 pixel и вертикальным разрешением 272 pixel.
2. Какие интерфейсы связи и протоколы поддерживаются?
Панель имеет 1 интерфейс Industrial Ethernet, 1 интерфейс PROFINET и 1 интерфейс USB 2.0. Поддерживаются PROFINET IO, PROFIsafe, EtherNet/IP, TCP/IP, DHCP, SNMP, DCP, LLDP и MODBUS.
3. Какое напряжение питания требуется панели?
Питание составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V.
4. Какие органы управления безопасностью и подтверждением предусмотрены?
Предусмотрены освещённая кнопка аварийного останова с принудительной блокировкой, 3-ступенчатая кнопка подтверждения и кнопка останова с принудительной блокировкой.
