Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Каналы_энкодеров | До 3 абсолютных энкодеров (SSI) |
| Входы_FREEZE | 2 |
| Напряжение_нагрузки_L+ | 24 V DC номинальное; от 20.4 V до 28.8 V допустимое |
| Питание_энкодеров | 24 V на L+ (-0.8 V) |
| Выходной_ток_питания_энкодеров | макс. 900 mA |
| Фронтальный_разъём | 20-контактный |
| Изохронный_режим | Поддерживается |
Области применения
- Считывание значений положения SSI: Считывает значения положения с абсолютных энкодеров через интерфейс SSI.
- Фиксация значений положения входами FREEZE: Фиксирует значения положения с помощью 2 входов FREEZE.
Ключевые особенности
- Каналы энкодеров SSI: Подключает до 3 абсолютных энкодеров (SSI) для считывания значений положения.
- Входы FREEZE: Имеет 2 входа FREEZE.
- Напряжение нагрузки: Номинальное напряжение нагрузки L+ составляет 24 V DC; допустимый диапазон — от 20.4 V до 28.8 V.
- Питание энкодеров: Обеспечивает питание энкодеров 24 V на L+ (-0.8 V); максимальный выходной ток — 900 mA.

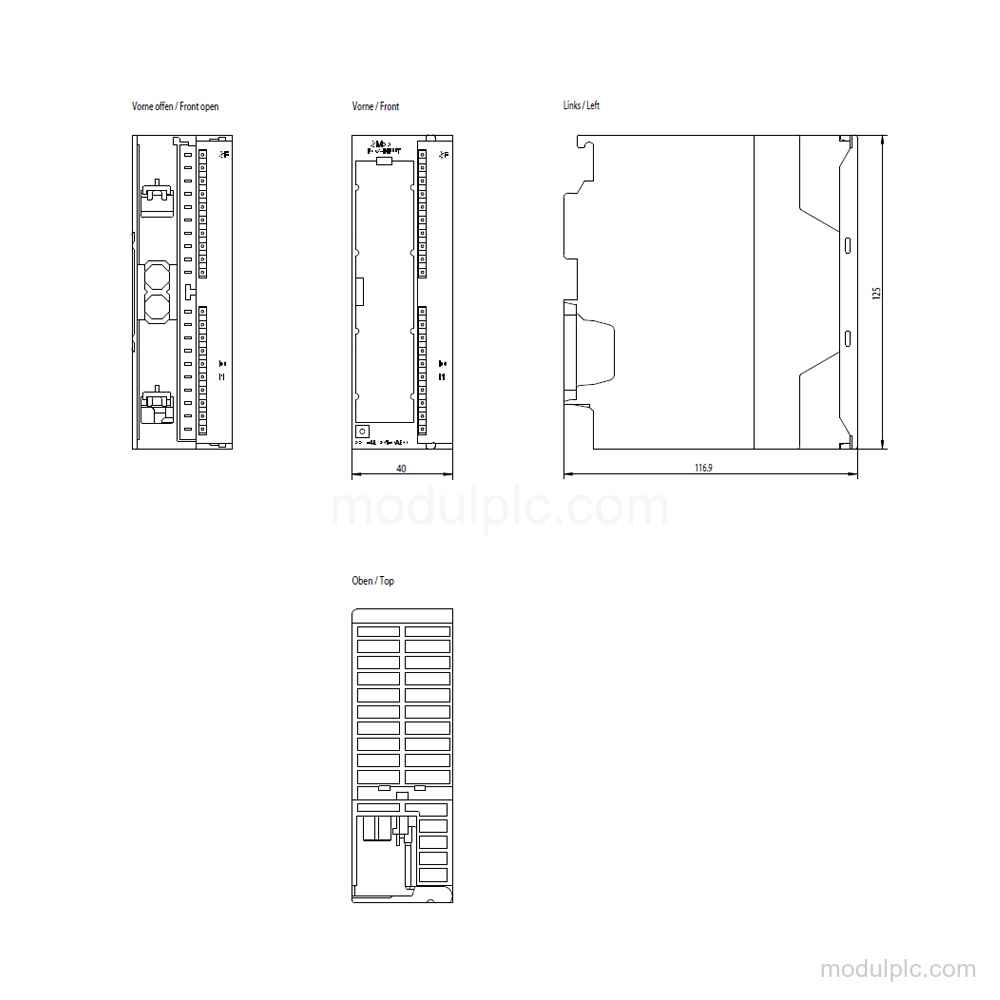

- Подключение и размеры: Требует 20-контактного фронтального разъёма; размеры: ширина 40 mm, высота 125 mm, глубина 120 mm.
- Жизненный цикл продукта: Продукт снят с производства.
Часто задаваемые вопросы
1. Сколько энкодеров SSI можно подключить к 6ES7338-4BC01-0AB0?
Можно подключить до 3 абсолютных энкодеров (SSI).
2. Какое напряжение питания требуется этому сигнальному модулю?
Номинальное напряжение нагрузки L+ составляет 24 V DC; допустимый диапазон — от 20.4 V до 28.8 V.
3. Есть ли у модуля входы FREEZE?
Да. У модуля есть 2 входа FREEZE.
4. Какой фронтальный разъём требуется?
Требуется 20-контактный фронтальный разъём.
