Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество дискретных выходных каналов | 16 |
| Номинальное напряжение нагрузки | 24 V DC |
| Выходной ток для сигнала "1", номинальный | 0.5 A |
| Допустимый диапазон напряжения нагрузки | от 20.4 V до 28.8 V |
| Защита от короткого замыкания | Да; электронная |
| Требуемый передний разъём | 20-pin |
| Развязка выходов | Между каналами группами по 8; от шины объединительной платы через оптопару |
| Задержка выхода с резистивной нагрузкой | "0" до "1": макс. 100 μs; "1" до "0": макс. 500 μs |
| Суммарный выходной ток на группу | макс. 4 A при горизонтальной установке до 40 °C; макс. 3 A при горизонтальной установке до 60 °C; макс. 2 A при вертикальной установке до 40 °C |
Области применения
- Управление дискретным выходом: Управляет дискретными входами.
- Резервное управление нагрузкой: Поддерживает параллельное включение двух выходов для резервного управления нагрузкой.
Ключевые особенности
- Дискретные выходы: 16 дискретных выходов с номинальным выходным током 0.5 A для сигнала "1".
- Напряжение нагрузки: Номинальное напряжение нагрузки: 24 V DC; допустимый диапазон: от 20.4 V до 28.8 V.
- Защита выходов: Электронная защита от короткого замыкания; порог срабатывания при коротком замыкании: 1 A.
- Гальваническая развязка: Дискретные выходы развязаны между каналами группами по 8 и от шины объединительной платы через оптопары.

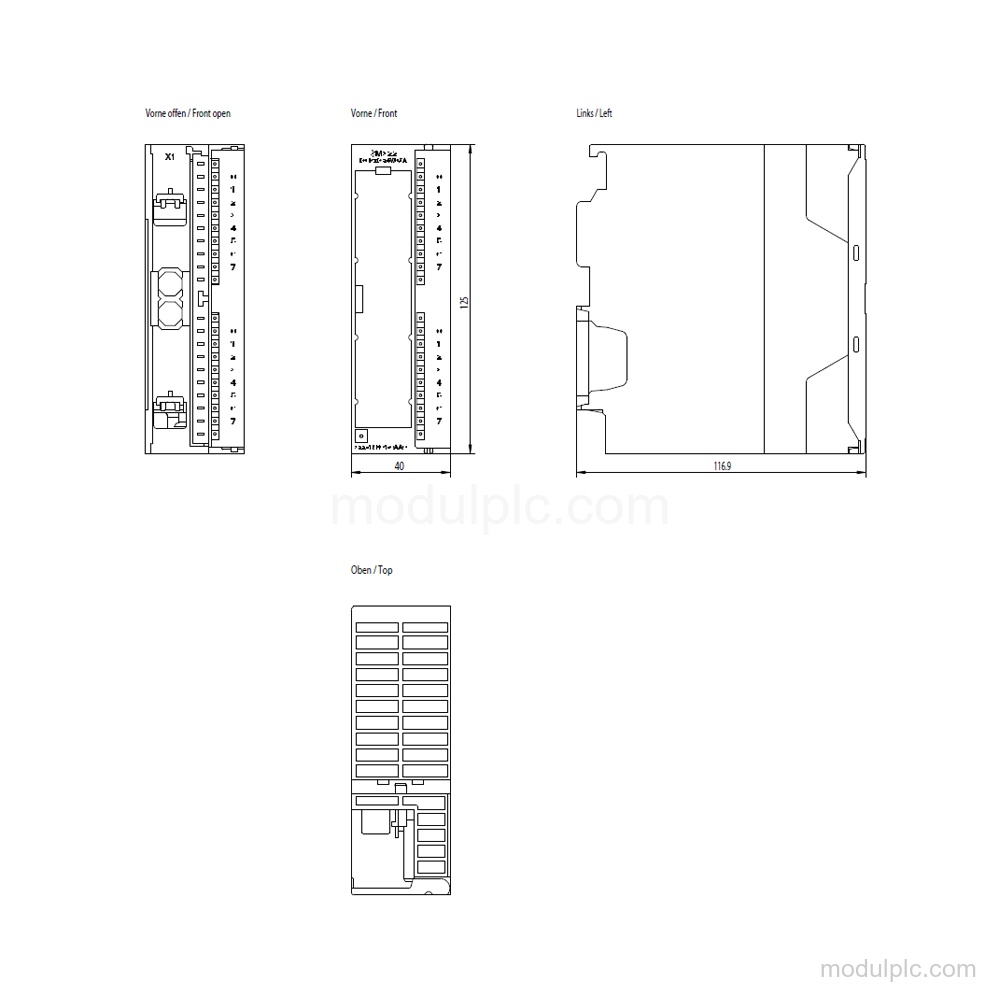

- Подключение и размеры: Требуемый передний разъём: 20-pin. Размеры: ширина 40 mm, высота 125 mm и глубина 120 mm.
Часто задаваемые вопросы
1. Сколько дискретных выходов у 6ES7322-1BH01-0AA0?
Он имеет 16 дискретных выходов.
2. Какие напряжение нагрузки и выходной ток у этого модуля?
Номинальное напряжение нагрузки составляет 24 V DC, а номинальный выходной ток для сигнала "1" — 0.5 A.
3. Есть ли у модуля защита от короткого замыкания?
Да. Он имеет электронную защиту от короткого замыкания с типовым порогом срабатывания 1 A.
4. Какой разъём требуется для этой конфигурации?
Требуется передний разъём 20-pin.
