Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Каналы цифрового ввода | 32 |
| Одновременно управляемые входы | 32 |
| Тип входного напряжения | AC/DC |
| Номинальное входное напряжение | 120 V; 47 … 63 Hz |
| Входное напряжение для сигнала "0" | от 0 до 20 V UC |
| Входное напряжение для сигнала "1" | от 79 до 132 V AC; от 80 до 132 V DC |
| Характеристика входа | тип 1 |
| Группировка изоляции каналов | 8 |
| Ток шины задней панели | макс. 200 mA от 5 V DC |
| Типичная потеря мощности | 6.5 W |
| Индикация состояния входов | зелёный светодиод |
Области применения
- Сбор цифровых сигналов: Собирает цифровые входные сигналы 120 V AC/DC через 32 изолированных канала цифрового ввода.
Ключевые особенности
- Каналы цифрового ввода: 32 изолированных цифровых входа; все 32 входа могут управляться одновременно.
- Входное напряжение: Входное напряжение AC/DC с номинальным значением 120 V; 47 … 63 Hz.
- Уровни входного сигнала: Сигнал "0": от 0 до 20 V UC; сигнал "1": от 79 до 132 V AC или от 80 до 132 V DC.
- Электрическая изоляция: Изоляция между каналами и между цифровыми входами и шиной задней панели; изоляция каналов выполнена группами по 8.
- Диагностическая индикация: Для цифровых входов предусмотрена зелёная светодиодная индикация состояния.
- Подключение кабеля и датчика: Поддерживается 2-проводной датчик с допустимым током покоя не более 1 mA; максимальная длина кабеля составляет 1 000 m для экранированного или 600 m для неэкранированного кабеля.
Часто задаваемые вопросы

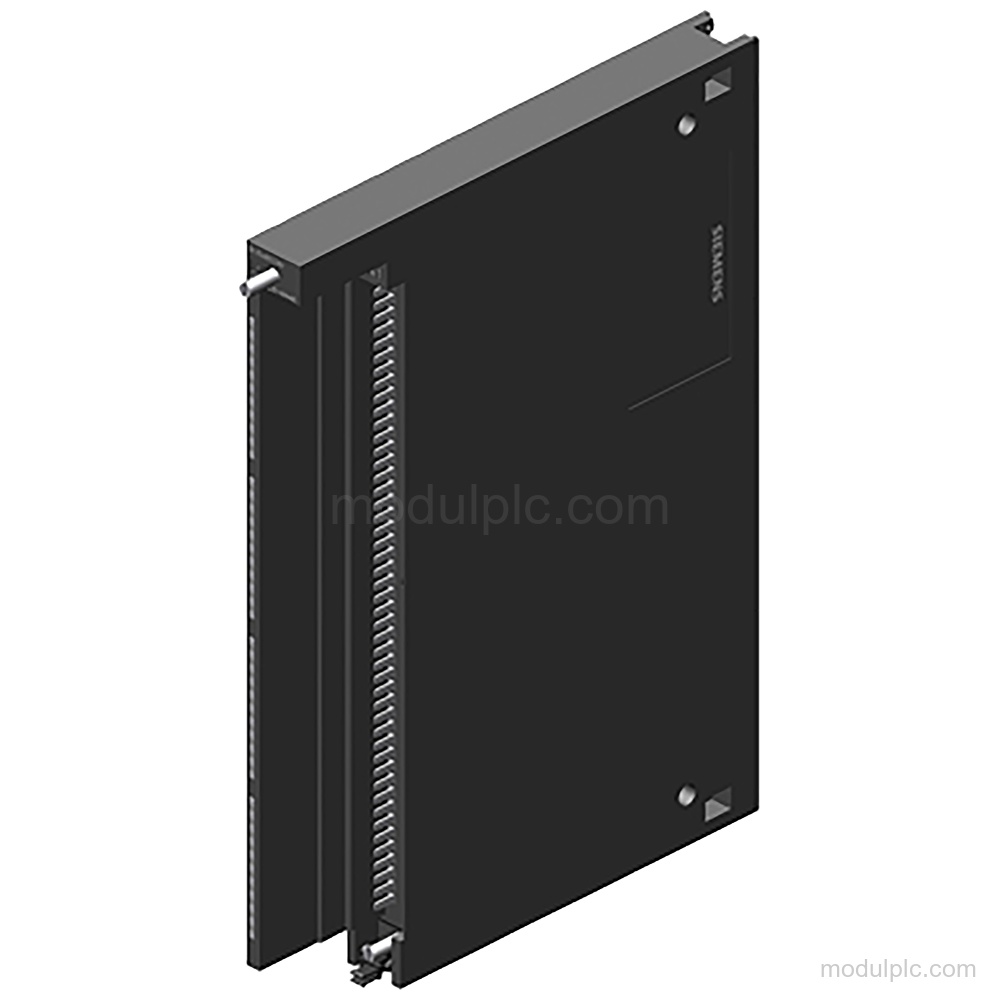

1. Что представляет собой модуль 6ES7421-1EL00-0AA0?
Это модуль цифрового ввода SIMATIC S7-400 SM 421 с 32 изолированными цифровыми входами.
2. Какое входное напряжение поддерживает этот модуль?
Тип входного напряжения — AC/DC, номинальное значение составляет 120 V при 47 … 63 Hz. Для сигнала "0" используется от 0 до 20 V UC, а для сигнала "1" — от 79 до 132 V AC или от 80 до 132 V DC.
3. Сколько входов можно управлять одновременно?
Одновременно можно управлять всеми 32 цифровыми входами.
4. Поддерживает ли модуль 2-проводные датчики?
Да. Поддерживается 2-проводной датчик с допустимым током покоя не более 1 mA.
