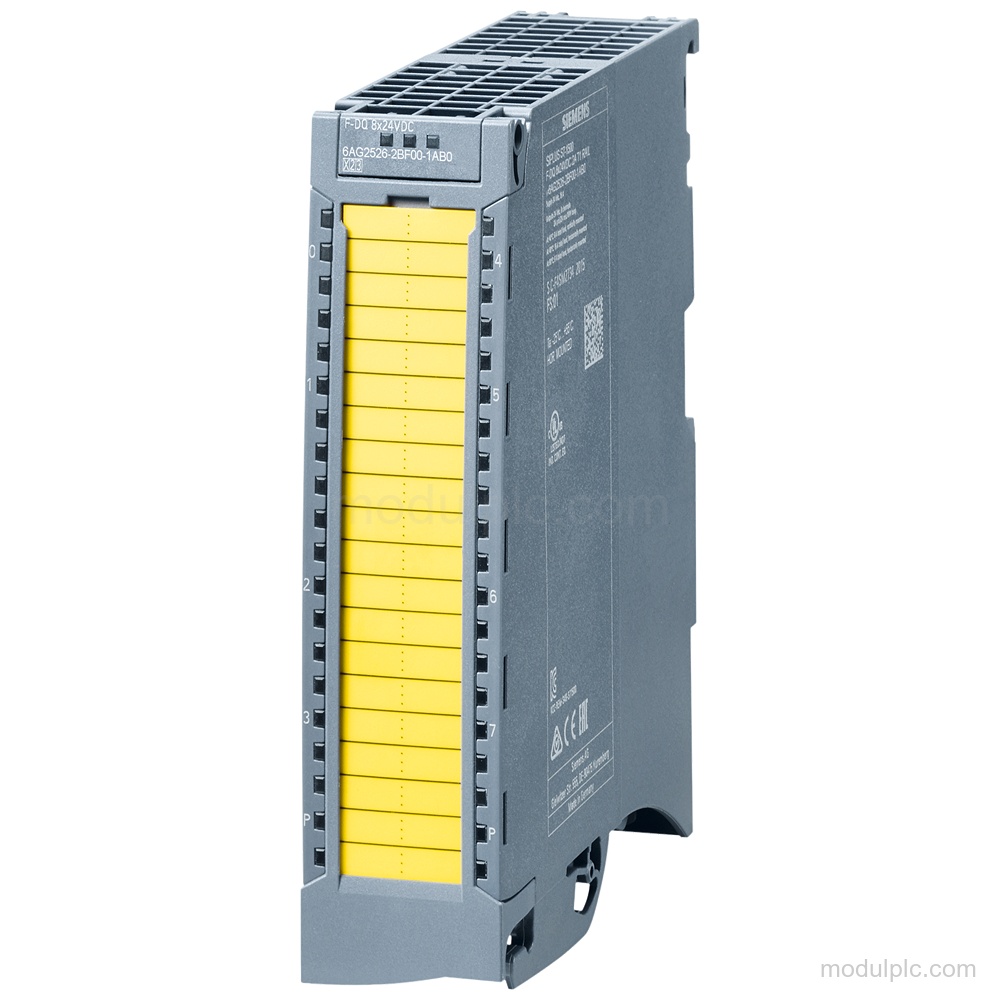

Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип модуля | F-DQ 8x24VDC/2A PPM |
| Цифровые выходы | 8 |
| Номинальное напряжение питания | 24 V DC |
| Допустимое напряжение питания | от 19.2 V до 28.8 V DC |
| Ток выхода на канал | 2 A |
| Макс. частота переключения при резистивной нагрузке | 30 Hz |
| Изоляция | Между каналами и шиной объединительной панели |
| Возможность обновления прошивки | Да |
| Жизненный цикл продукта | Активный продукт |
Области применения
- Управление цифровым входом: Цифровой выход может управлять цифровым входом согласно IEC 61131-2, тип 2.
Ключевые особенности
- Цифровые выходы F-DQ: Модуль имеет 8 цифровых выходов с возможностью работы в режиме current-sinking и current-sourcing.
- Нагрузка выходов: Ток выхода составляет 2 A на канал; максимальная коммутируемая нагрузка — 2 A при резистивной нагрузке и 10 W при ламповой нагрузке.
- Питание 24 V: Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V DC; предусмотрена защита от переполюсовки.
- Диагностика: Диагностика включает контроль напряжения питания, обнаружение обрыва провода, обнаружение короткого замыкания, защиту от перегрузки, диагностические аварии и Групповую ошибку.
- Монтаж и кабели: Общая ширина модуля составляет 35 mm. Максимальная длина кабеля — 1 000 m для экранированного или 500 m для неэкранированного кабеля.
- Гальваническая развязка: Каналы изолированы от шины объединительной панели; изоляция испытана напряжением 750 V DC (типовое испытание) и согласно EN 50155 (рутинное испытание).
Часто задаваемые вопросы
1. Какие выходы имеет 6AG2526-2BF00-1AB0?
Он имеет 8 цифровых выходов F-DQ с возможностью работы в режиме current-sinking и current-sourcing.
2. Какое напряжение питания требуется этому модулю?
Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V DC.
3. Каков максимальный ток выхода на канал?
Максимальный ток выхода на канал составляет 2 A.
4. Какие средства диагностики доступны?
Модуль обеспечивает контроль напряжения питания, диагностику обрыва провода и короткого замыкания, защиту от перегрузки, диагностические аварии и Групповую ошибку.
