Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип модуля | F-PM-E 24 V DC/8 A PPM ST |
| Контекст системы | SIPLUS ET 200SP |
| Напряжение питания | Номинально 24 V DC; допустимо от 20.4 V до 28.8 V DC |
| Безопасные цифровые входы | 2 |
| Безопасный цифровой выход | 1 |
| Выходной ток | Номинальное значение 8 A |
| Коммутационная способность выхода | Макс. 8 A при резистивной нагрузке |
| Протокол | PROFIsafe |
| Диагностика | Диагностический аварийный сигнал; светодиоды RUN, ERROR, PWR, состояния канала и DIAG |
| Изоляция | Между каналами и шиной объединительной платы; испытана напряжением 707 V DC (типовое испытание) |
| BaseUnit | BU type C0 |
| Рабочая температура | -30…+60 °C |
Области применения
- Безопасное отключение DQ и F-DQ: Обеспечивает безопасное отключение 24 V DC для DQ и F-DQ до PL D/SIL2 или PL E/SIL3.
- Обработка безопасных цифровых сигналов: Использует 2 безопасных цифровых входа и 1 безопасный цифровой выход для обработки безопасных сигналов.
Ключевые особенности
- Безопасный силовой модуль: F-PM-E 24 V DC/8 A PPM ST с PROFIsafe и конформным покрытием; на базе 6ES7136-6PA00-0BC0.
- Безопасные каналы I/O: Имеет 2 безопасных цифровых входа и 1 безопасный цифровой выход.
- Безопасное отключение: Обеспечивает безопасное отключение 24 V DC для DQ и F-DQ до PL D/SIL2 или PL E/SIL3.
- Напряжение питания: Номинальное напряжение питания: 24 V DC; допустимый диапазон: от 20.4 V до 28.8 V DC; защита от переполюсовки: Да.
- Защита и нагрузка выхода: Выход имеет защиту от короткого замыкания и перегрузки, номинальный выходной ток 8 A и максимальную коммутационную способность 8 A при резистивной нагрузке.
- Диагностика и изоляция: Имеет диагностические аварийные сигналы, светодиоды RUN, ERROR, PWR, состояния канала и DIAG; изоляция между каналами и шиной объединительной платы испытана напряжением 707 V DC (типовое испытание).
Часто задаваемые вопросы

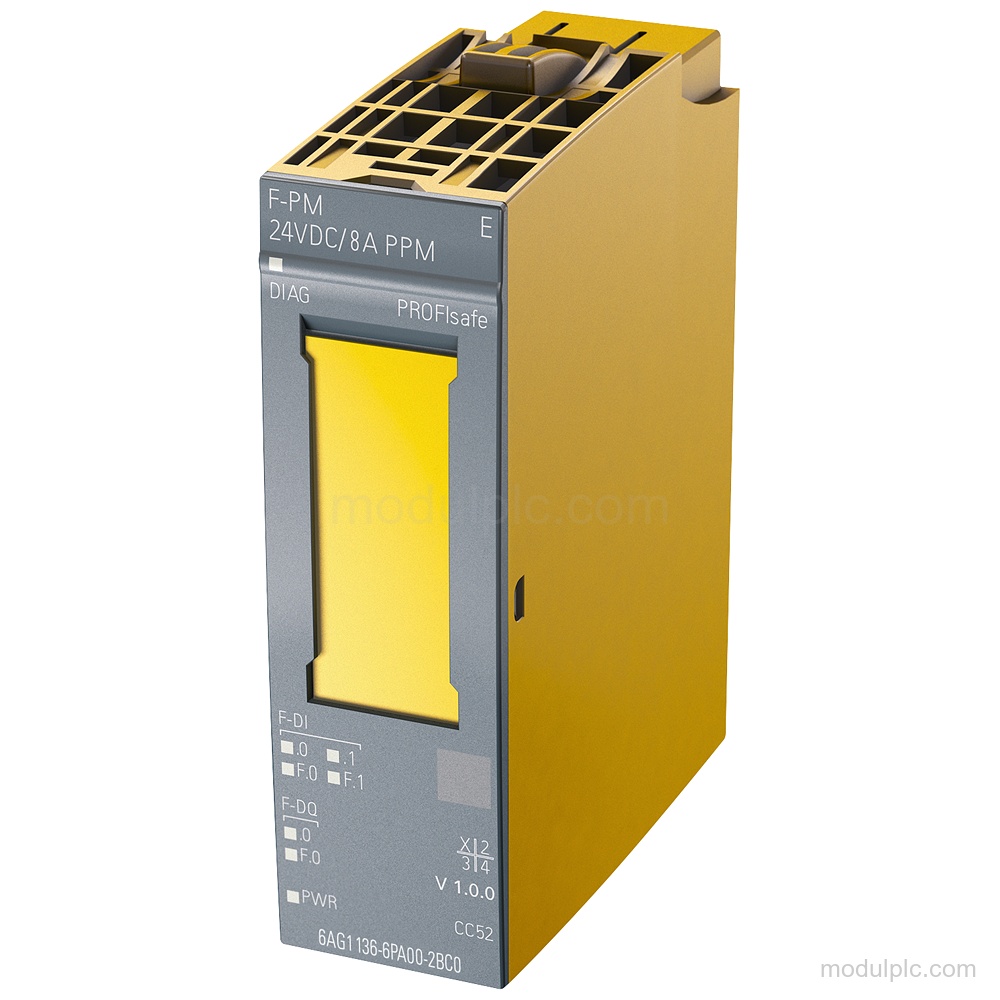

1. Какой тип модуля имеет 6AG1136-6PA00-2BC0?
Это безопасный силовой модуль F-PM-E 24 V DC/8 A PPM ST с PROFIsafe для SIPLUS ET 200SP.
2. Сколько безопасных каналов I/O имеет модуль?
Он имеет 2 безопасных цифровых входа и 1 безопасный цифровой выход.
3. Какое напряжение питания требуется?
Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 20.4 V до 28.8 V DC.
4. Какой выходной ток доступен?
Номинальный выходной ток составляет 8 A. Максимальный ток на канал и на модуль составляет 8 A; применяются данные о снижении нагрузки из руководства.
5. Что проверить перед запросом предложения?
Проверьте требуемый BaseUnit BU type C0, использование PROFIsafe, условия монтажа и применимые данные о снижении выходного тока из руководства.
