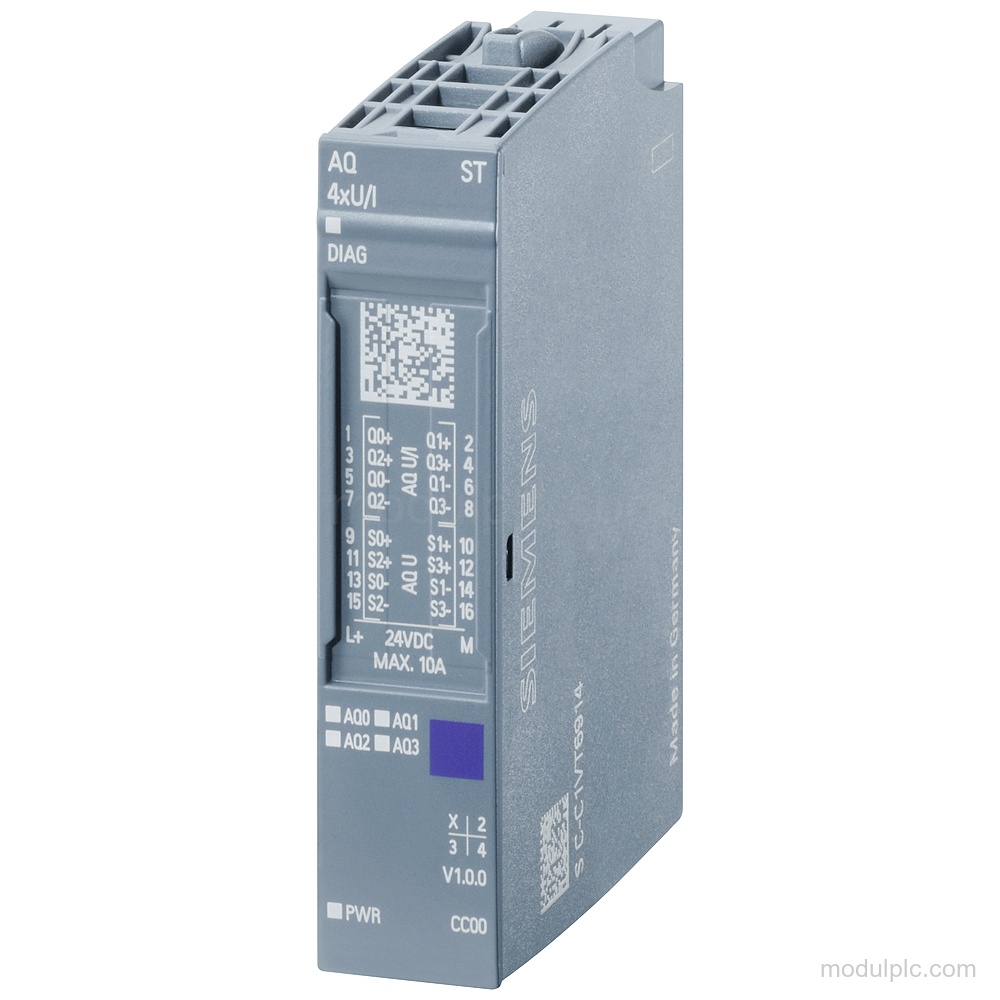

Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | AQ 4xU/I ST |
| Аналоговые выходы | 4; при температуре > +60 °C допускается максимум 2x ±10 V |
| Диапазоны выхода | от 0 до 10 V; от 1 V до 5 V; от -5 V до +5 V; от -10 V до +10 V; от 0 до 20 mA; от -20 mA до +20 mA; от 4 mA до 20 mA |
| Разрешение, максимум | 16 bit, включая знак |
| Время цикла, все каналы, минимум | 5 ms |
| Напряжение питания | 24 V DC; допустимый диапазон от 19.2 V до 28.8 V |
| Ток короткого замыкания, максимум | 45 mA |
| Импеданс нагрузки | Выходы напряжения, минимум 2 kΩ; емкостная нагрузка, максимум 1 μF; токовые выходы, максимум 500 Ω |
| Диагностика | Контроль напряжения питания, диагностическая тревога, групповая ошибка, выход за верхнюю/нижнюю границу диапазона, обрыв провода и короткое замыкание |
| Изоляция | Изоляции между каналами нет; есть изоляция от шины объединительной панели и источника питания электроники |
Области применения
- Аналоговый выход напряжения: Обеспечивает аналоговые выходы напряжения для подключенных исполнительных устройств при двухпроводном или четырехпроводном подключении.
- Аналоговый выход тока: Обеспечивает аналоговые токовые выходы для подключенных исполнительных устройств при двухпроводном подключении.
Ключевые особенности
- Аналоговые выходные каналы: 4 аналоговых выхода напряжения/тока; при температуре выше +60 °C допускается максимум 2x ±10 V.
- Поддерживаемые диапазоны выхода: Напряжение: от 0 до 10 V, от 1 V до 5 V, от -5 V до +5 V и от -10 V до +10 V. Ток: от 0 до 20 mA, от -20 mA до +20 mA и от 4 mA до 20 mA.
- Разрешение и время цикла: Максимальное разрешение составляет 16 bit, включая знак; минимальное время цикла для всех каналов — 5 ms.
- Питание и защита: Номинальное питание — 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V; предусмотрена защита от переполюсовки.
- Диагностика и изоляция: Модуль имеет контроль напряжения питания, диагностическую тревогу, групповую ошибку, выход за верхнюю/нижнюю границу диапазона, диагностику обрыва провода для токовых выходов и диагностику короткого замыкания для выходов напряжения. Каналы изолированы от шины объединительной панели и источника питания электроники.

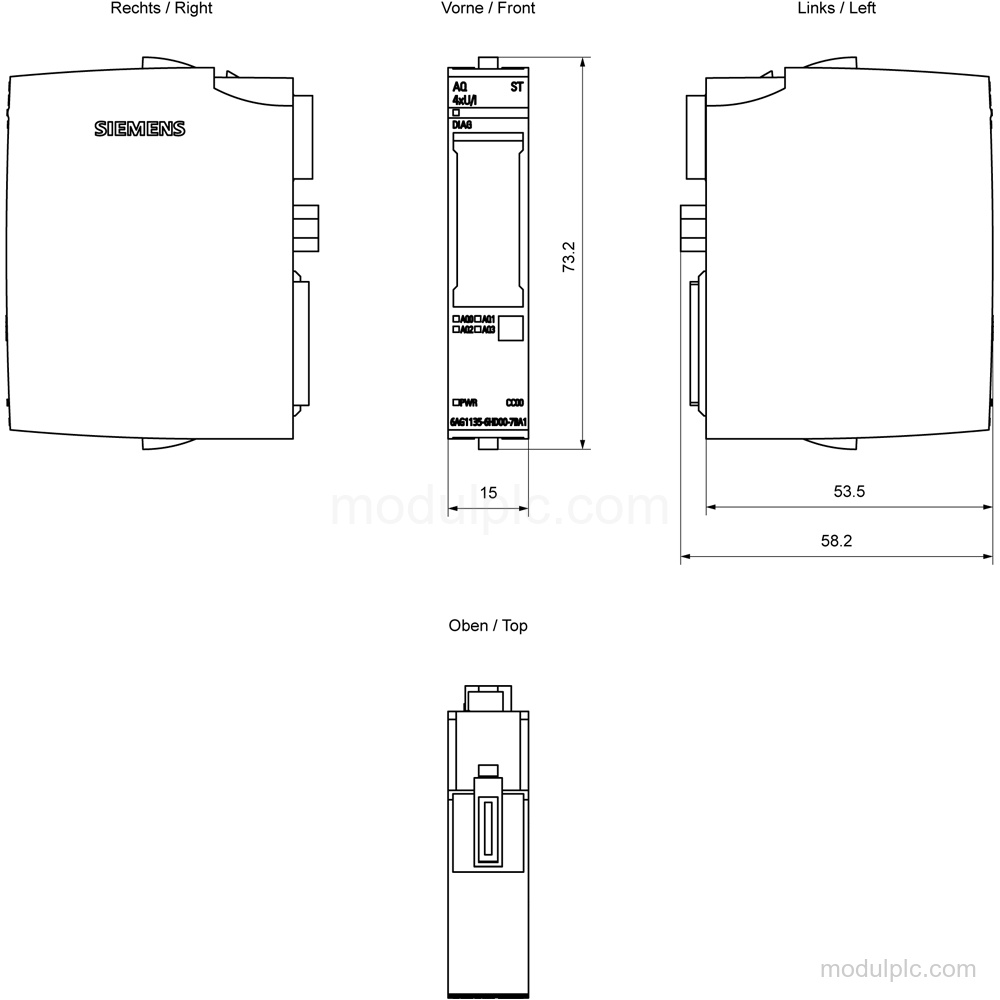

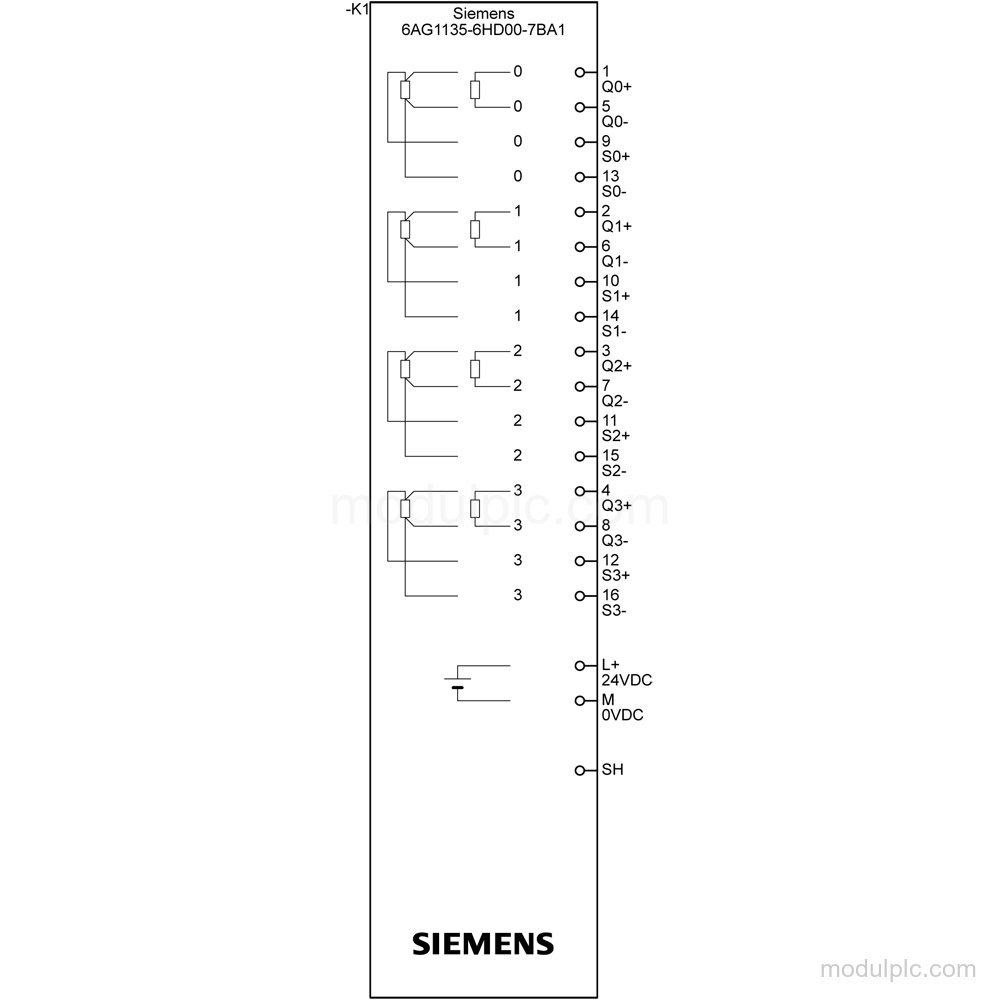

- Подключение и размеры: Поддерживаются двухпроводное и четырехпроводное подключение выходов напряжения, а также двухпроводное подключение токовых выходов. Размеры: ширина 15 mm, высота 73 mm, глубина 58 mm; масса около 31 g.
Часто задаваемые вопросы
1. Какие диапазоны выхода поддерживает Siemens 6AG1135-6HD00-7BA1?
Он поддерживает выходы напряжения от 0 до 10 V, от 1 V до 5 V, от -5 V до +5 V и от -10 V до +10 V, а также токовые выходы от 0 до 20 mA, от -20 mA до +20 mA и от 4 mA до 20 mA.
2. Сколько аналоговых выходов у модуля?
У модуля 4 аналоговых выхода. При температуре выше +60 °C допускается максимум 2x ±10 V.
3. Какие средства диагностики доступны?
Доступны контроль напряжения питания, диагностическая тревога, групповая ошибка, выход за верхнюю/нижнюю границу диапазона, диагностика обрыва провода для токовых выходов и диагностика короткого замыкания для выходов напряжения.
4. Какое питание и подключение требуются?
Номинальное питание — 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V. Модуль поддерживает двухпроводное и четырехпроводное подключение выходов напряжения и двухпроводное подключение токовых выходов.
