Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|

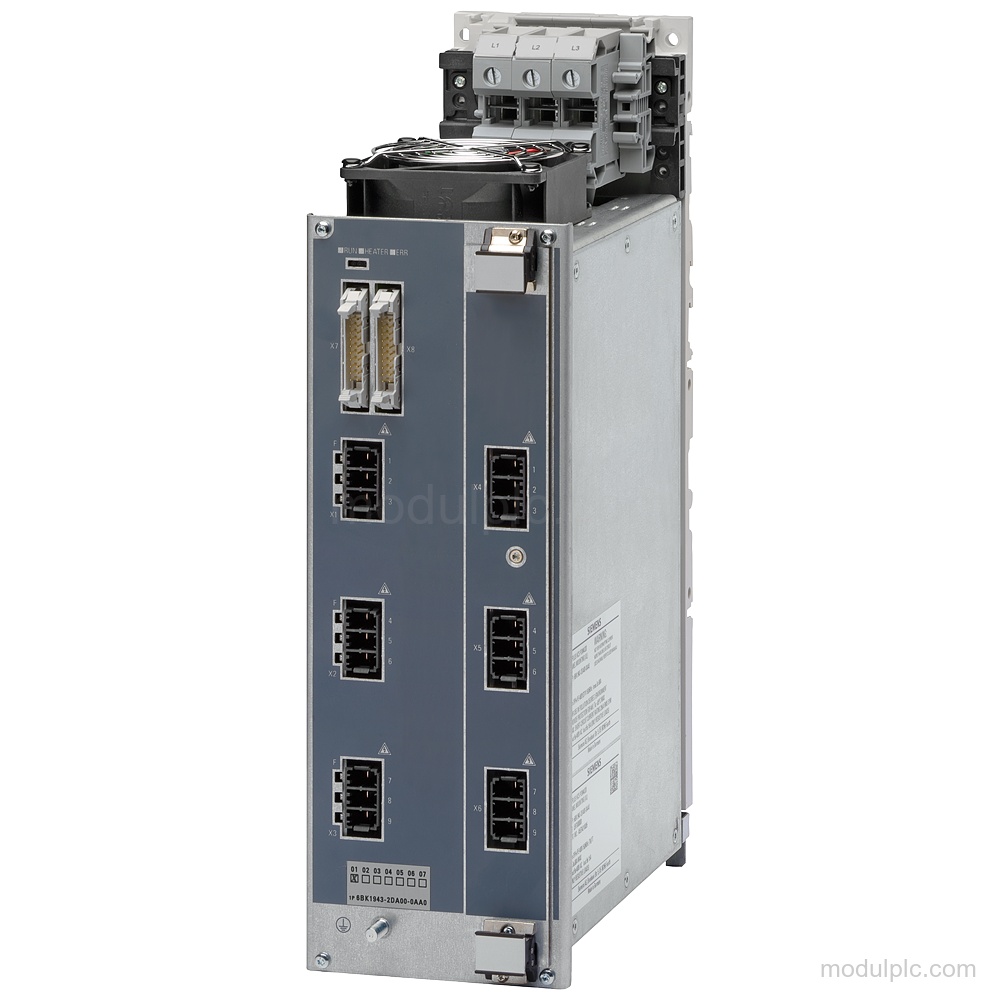

| Тип изделия | POM4320 для монтажа на задней панели (UL) |

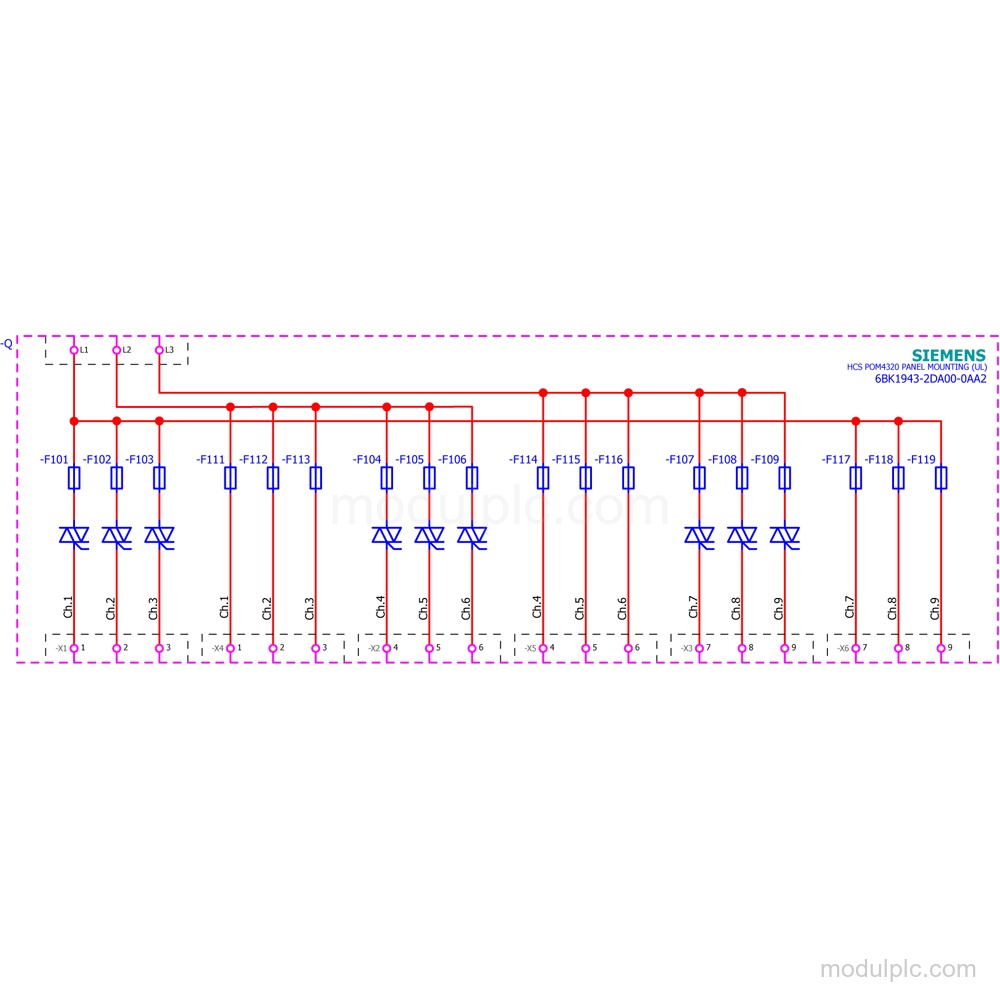

| Выходы | 9 цифровых выходов; не более 1 нагревательного элемента на выход |
| Напряжение питания | 400 V AC между фазами |
| Выходное напряжение | 400 V; 480 V |
| Допустимая мощность на выход | от 240 W до 7 200 W при 480 V AC |
| Мощность нагревательного элемента с высоким пусковым током | не более 4 000 W при 480 V AC |
| Выходной ток | не более 15 A |
| Монтаж | Монтаж на базовой плате, вертикальный |
| Интерфейс | Системный интерфейс |
| Подключение выхода | 3-полюсный штекер с пружинной клеммой push-in |
| Защита | IP20 |
Области применения
- Управление нагревательными элементами: Обеспечивает управление полуволной, плавный пуск и фазовое управление нагревательными элементами с заданием мощности нагрева в процентах.
Ключевые особенности
- Выходы мощности нагрева: Имеет 9 цифровых выходов и поддерживает не более 1 нагревательного элемента на выход.
- Выходная мощность: Выходное напряжение составляет 400 V или 480 V; допустимая мощность на выход составляет от 240 W до 7 200 W при 480 V AC, либо не более 4 000 W при 480 V AC для нагревательных элементов с высоким пусковым током.
- Питание AC: Номинальное напряжение питания составляет 400 V AC между фазами; номинальные значения частоты — 50 Hz и 60 Hz.
- Монтаж и вентиляция: Используется монтаж на базовой плате в вертикальном положении с самостоятельной вентиляцией.
- Подключение и интерфейс: Для подключения питания используется 3-полюсная шинная система плюс PE; для выхода нагрева и вентилятора — 3-полюсный штекер с пружинной клеммой push-in. Интерфейс является системным.
- Диагностика и защита: Предусмотрены диагностика напряжения, контроль температуры с термистором NTC, диагностика перегоревшего предохранителя, отказа нагрузки, ошибки Triac, ошибки вращающегося поля, ошибки связи, отсутствия напряжения питания, недопустимого напряжения сети, недопустимой частоты и внутренней температуры. Степень защиты — IP20.
Часто задаваемые вопросы
1. Сколько выходов мощности нагрева имеет 6BK1943-2DA00-0AA2?
Он имеет 9 цифровых выходов, не более чем с 1 нагревательным элементом на выход.
2. Каково напряжение питания POM4320?
Номинальное питание составляет 400 V AC между фазами; предусмотрены номинальные значения 50 Hz и 60 Hz.
3. Какая выходная мощность поддерживается на канал?
Допустимая мощность на выход составляет от 240 W до 7 200 W при 480 V AC. Для нагревательных элементов с высоким пусковым током максимум составляет 4 000 W при 480 V AC.
4. Как выполняются монтаж и подключение модуля?
Используется вертикальный монтаж на базовой плате. Выход нагрева и вентилятора подключается 3-полюсным штекером с пружинной клеммой push-in; питание подключается через 3-полюсную шинную систему плюс PE.
