Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis keluaran digital | Relay |
| Jumlah keluaran digital | 4 |
| Tegangan catu nominal | 24 V DC |
| Rentang tegangan catu yang diizinkan | 19.2 V hingga 28.8 V DC |
| Arus maksimal per kanal | 5 A |
| Tegangan switching nominal, DC | 24 V DC hingga 120 V DC |
| Tegangan switching nominal, AC | 24 V AC hingga 230 V AC |
| BaseUnit yang sesuai | BU type B0, B1 |
Aplikasi
- Switching keluaran relay: Melakukan switching beban digital melalui 4 keluaran relay normally open dengan beban resistif atau induktif.
Fitur Utama
- Kanal keluaran relay: 4 keluaran relay normally open dengan keluaran digital yang dapat diparameterkan; operasi current-sinking dan current-sourcing didukung.
- Catu dan arus: Tegangan catu nominal: 24 V DC; rentang yang diizinkan: 19.2 V hingga 28.8 V DC. Konsumsi arus maksimal 100 mA tanpa beban.
- Kapasitas switching kontak: Arus switching kontak maksimal 5 A dengan beban resistif dan maksimal 2 A dengan beban induktif. Tegangan switching nominal adalah 24 V DC hingga 120 V DC atau 24 V AC hingga 230 V AC.
- Diagnostik dan status: Diagnostik modul, alarm diagnostik, pemantauan tegangan catu, nilai pengganti, kesalahan grup, LED PWR dan status kanal hijau, serta LED DIAG hijau/merah didukung.

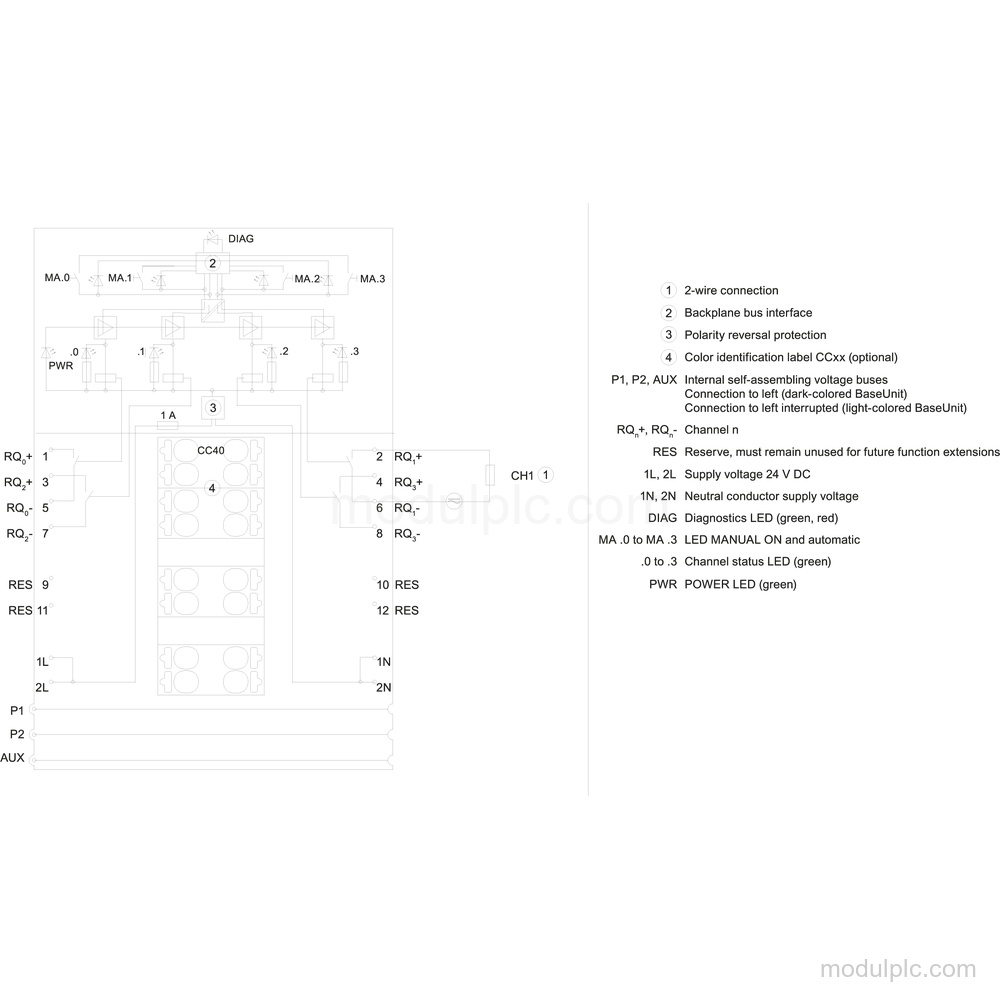

- BaseUnit dan instalasi: BaseUnit yang sesuai adalah BU type B0 dan B1. Gunakan BU type B1 untuk koneksi 2-kawat dan BU type B0 untuk koneksi 3-kawat.
- Isolasi listrik: Kanal terisolasi secara listrik satu sama lain, dari bus backplane, dan dari catu daya elektronik. Perbedaan potensial yang diizinkan adalah 240 V AC.
Pertanyaan yang Sering Diajukan
1. Berapa kanal keluaran relay yang dimiliki 6ES7132-6MD00-0BB1?
Modul ini memiliki 4 keluaran relay normally open.
2. Berapa tegangan catu yang diperlukan modul ini?
Tegangan catu nominalnya 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
3. Rentang tegangan switching apa yang didukung?
Tegangan switching nominalnya 24 V DC hingga 120 V DC atau 24 V AC hingga 230 V AC.
4. BaseUnit mana yang diperlukan untuk modul ini?
Modul ini sesuai dengan BU type B0 atau B1. BU type B1 digunakan untuk koneksi 2-kawat dan BU type B0 untuk koneksi 3-kawat.
