Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | PotDis BU tipe P1, versi gelap |
| Koneksi potensial P1 | 17 terminal |
| Koneksi potensial P2 | 1 terminal |
| Tipe terminal | Terminal Push-In |
| Tegangan nominal, bus P1 dan P2 | 48 V; maksimum |
| Kapasitas hantar arus, bus P1 dan P2 | 10 A; maksimum |
| Kelompok potensial diteruskan dari kiri | Ya |
Aplikasi
- Distribusi potensial: Mendistribusikan potensial P1 dan P2 melalui terminal proses, dengan rel P1, P2, dan AUX dijembatani ke BU kiri.
Fitur Utama

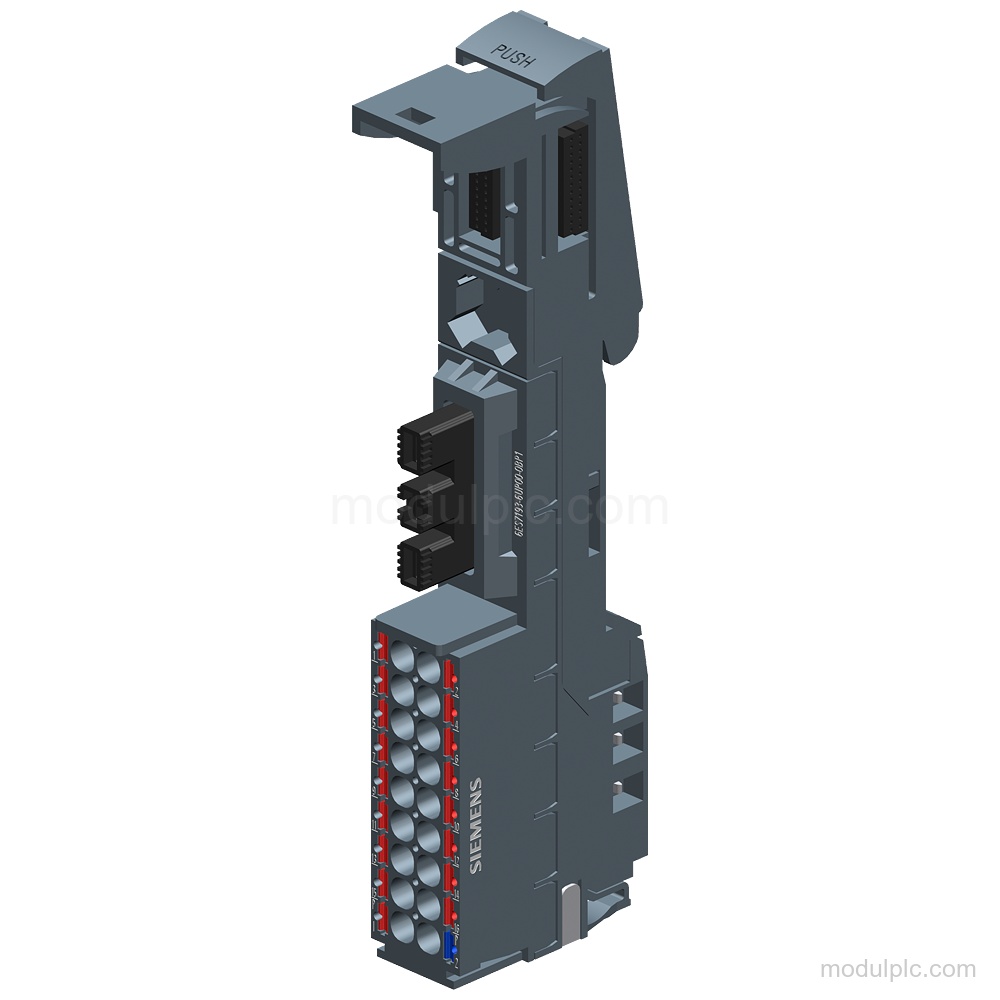

- Tipe distribusi potensial: PotDis BU tipe P1, versi gelap, untuk SIMATIC ET 200SP.

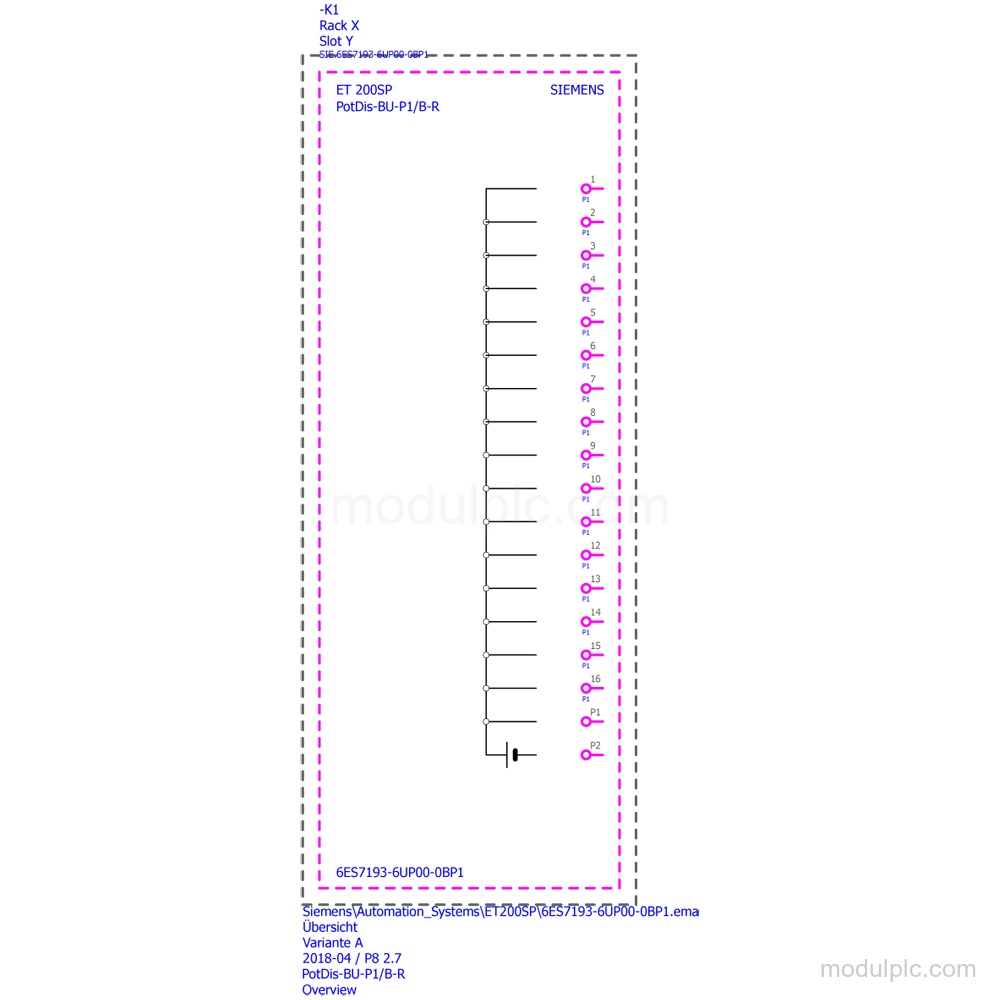

- Koneksi potensial: 17 terminal terhubung ke P1 dan 1 terminal terhubung ke P2.
- Terminal Push-In: Terminal Push-In menerima konduktor dari 0.14 mm2 hingga 2.5 mm2.
- Tegangan dan arus nominal: Bus P1 dan P2 serta terminal proses: maksimum 48 V dan maksimum 10 A.
- Pemisahan potensial: Pemisahan potensial tersedia antara bus backplane dan tegangan suplai.

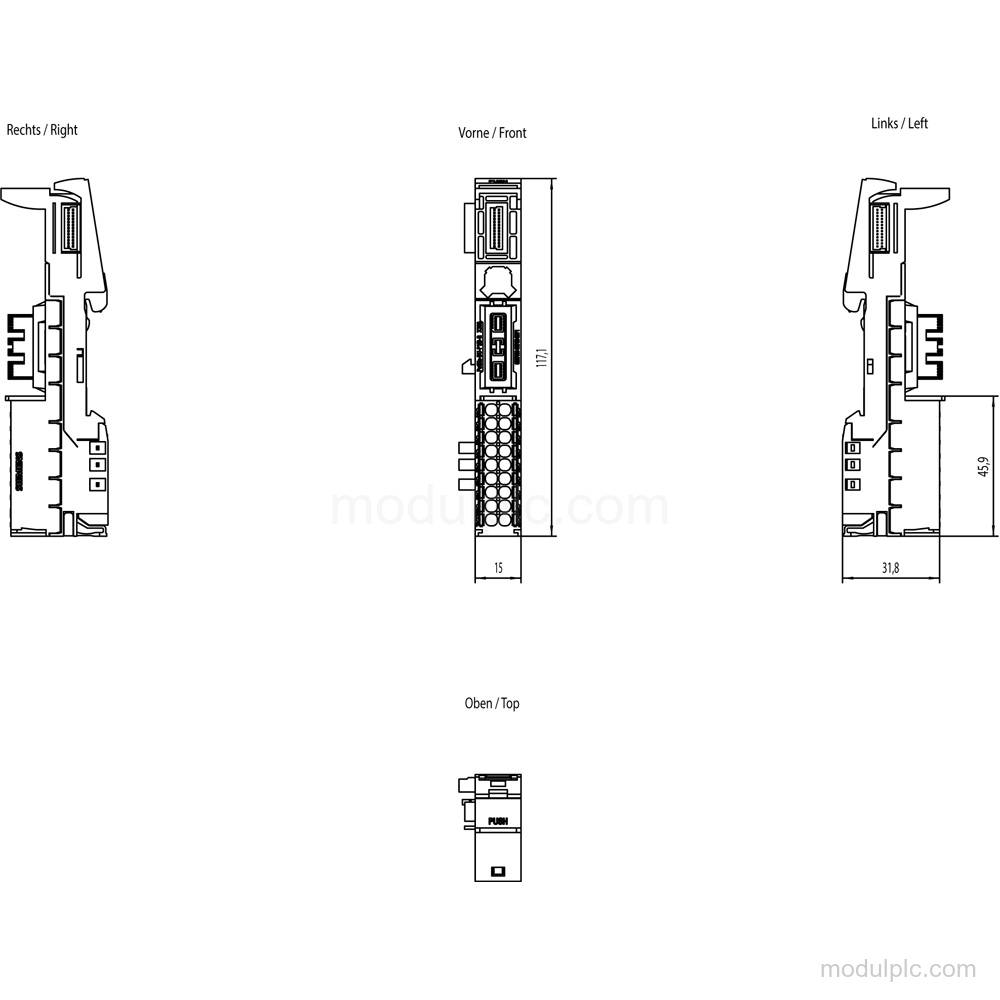

- Dimensi pemasangan: Lebar: 15 mm; tinggi: 117 mm; kedalaman: 35 mm.
Pertanyaan yang Sering Diajukan
1. Apa tipe modul Siemens 6ES7193-6UP00-0BP1?
Modul ini adalah modul distribusi potensial PotDis BU tipe P1, versi gelap, dengan PotDis-BaseUnit untuk SIMATIC ET 200SP.
2. Berapa jumlah koneksi P1 dan P2 yang tersedia?
Modul ini memiliki 17 terminal ke P1 dan 1 terminal ke P2.
3. Terminal dan ukuran konduktor apa yang didukung?
Modul ini memiliki terminal Push-In untuk konduktor dari 0.14 mm2 hingga 2.5 mm2.
