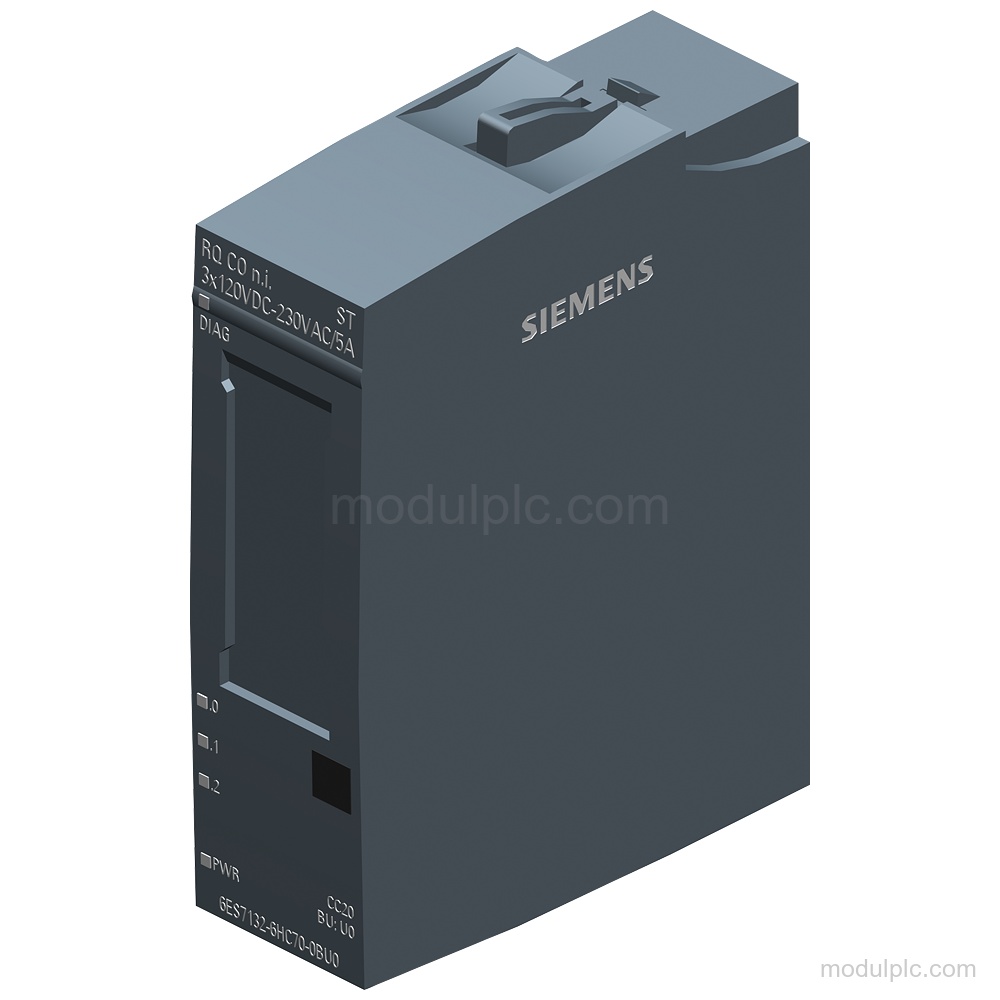

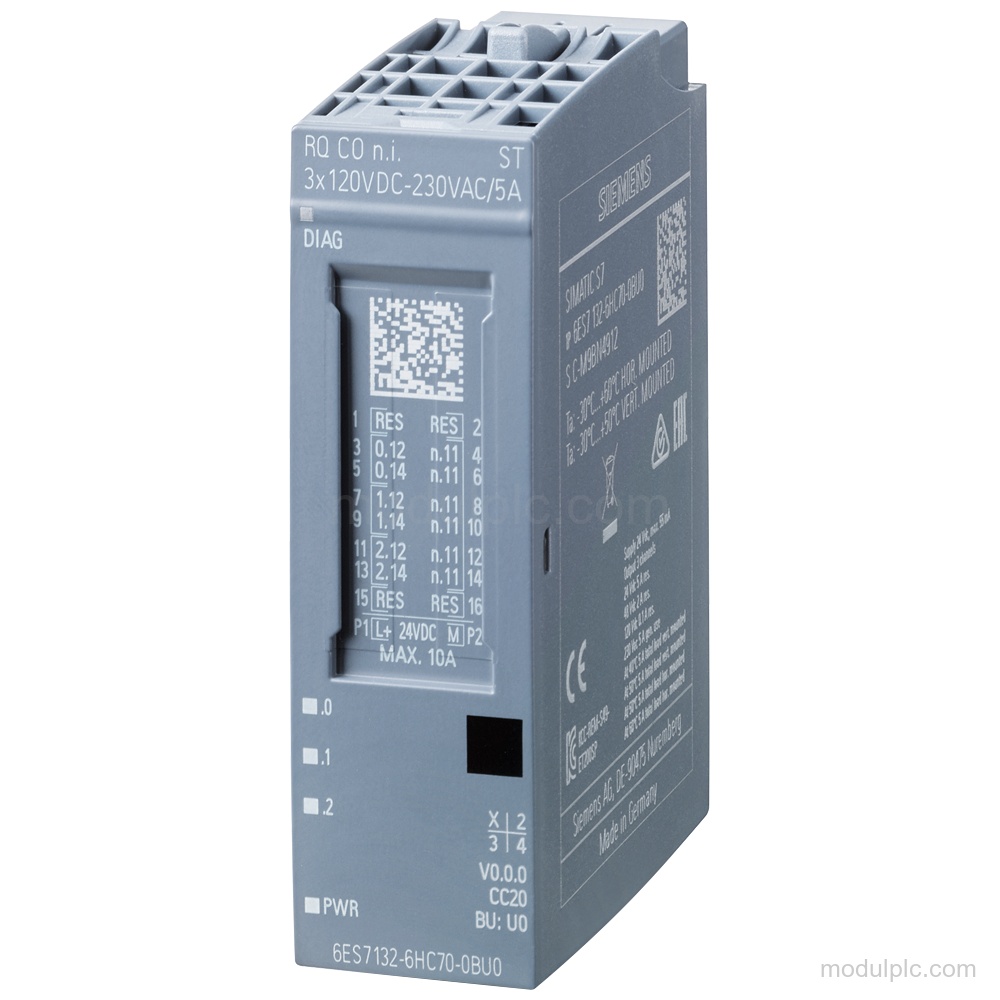

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | modul relai SIMATIC ET 200SP |
| Output digital | 3 |
| Kontak relai | 3; kontak pindah, tidak mengambang |
| Catu nominal | 24 V DC |
| Rentang catu | 19.2 V DC hingga 28.8 V DC |
| Tegangan switching nominal | 24 V DC hingga 120 V DC; 24 V AC hingga 230 V AC |
| Kapasitas switching | 5 A dengan beban resistif; 2 A dengan beban induktif |
| BaseUnit | BU type U0 |
| Proteksi | Proteksi polaritas terbalik; proteksi eksternal dengan sekering mini maksimum 6.3 A |
| Diagnostik | Diagnostik modul, alarm diagnostik, pemantauan tegangan catu |
Aplikasi
- Output nilai pengganti: Modul mendukung nilai pengganti yang dapat dihubungkan untuk output relai digitalnya.
- Switching beban relai: Output relai melakukan switching pada beban resistif dan induktif dalam kapasitas switching yang dinyatakan.
Fitur Utama

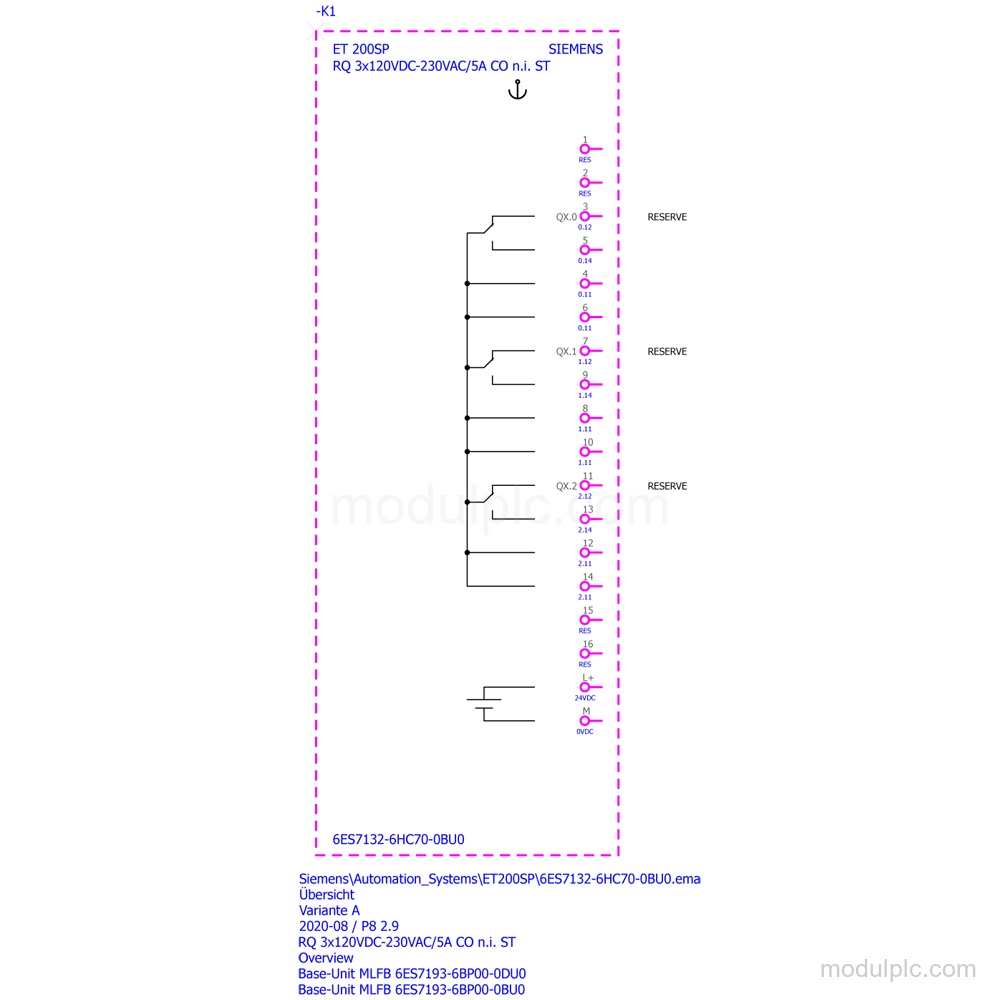

- Output relai: Tersedia 3 output relai digital dengan kontak pindah non-terisolasi; operasi sink arus dan sumber arus didukung.
- Kapasitas switching: Kapasitas switching maksimum adalah 5 A dengan beban resistif dan 2 A dengan beban induktif.
- Tegangan switching nominal: Tegangan switching nominal adalah 24 V DC hingga 120 V DC atau 24 V AC hingga 230 V AC.
- Catu dan proteksi: Catu nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V DC hingga 28.8 V DC dan proteksi polaritas terbalik.
- Diagnostik dan antarmuka: Modul mendukung diagnostik modul, alarm diagnostik, pemantauan tegangan catu, PROFINET GSDML V2.45, serta PROFIBUS GSD Revisi 3 dan 5 atau lebih tinggi.
Pertanyaan yang Sering Diajukan
1. Berapa banyak output relai yang dimiliki 6ES7132-6HC70-0BU0?
Modul ini memiliki 3 output relai digital dengan kontak pindah non-terisolasi.
2. Tegangan switching apa yang didukung modul relai ini?
Tegangan switching nominal adalah 24 V DC hingga 120 V DC atau 24 V AC hingga 230 V AC.
3. BaseUnit apa yang digunakan untuk modul ini?
BaseUnit yang didukung adalah BU type U0 untuk koneksi 2-kawat dan 3-kawat.
