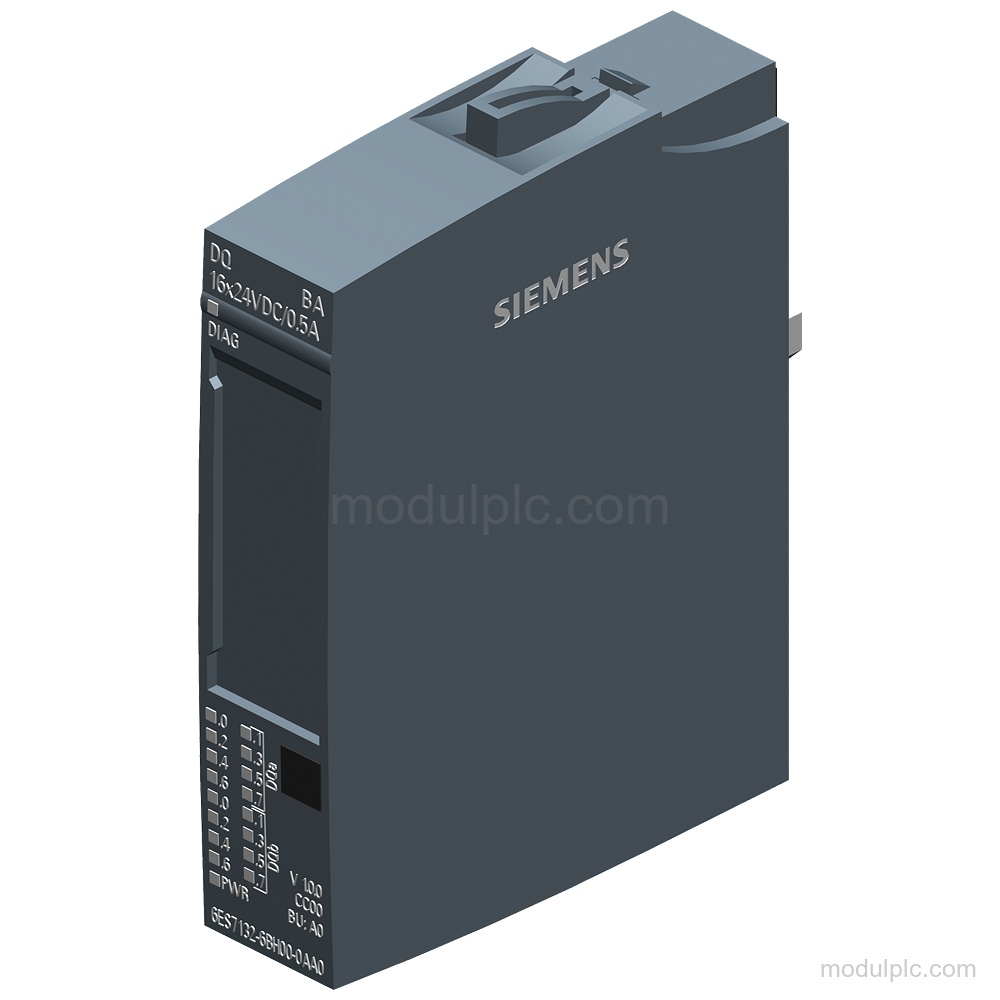

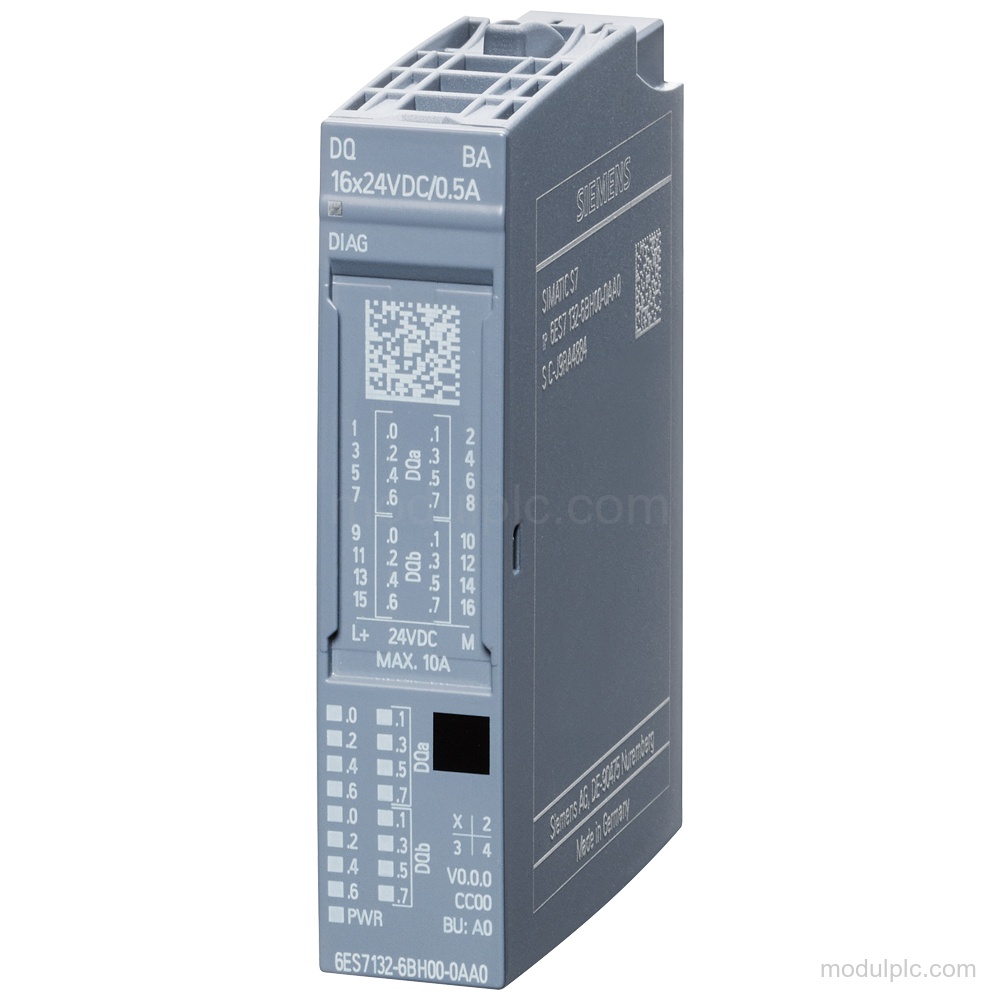

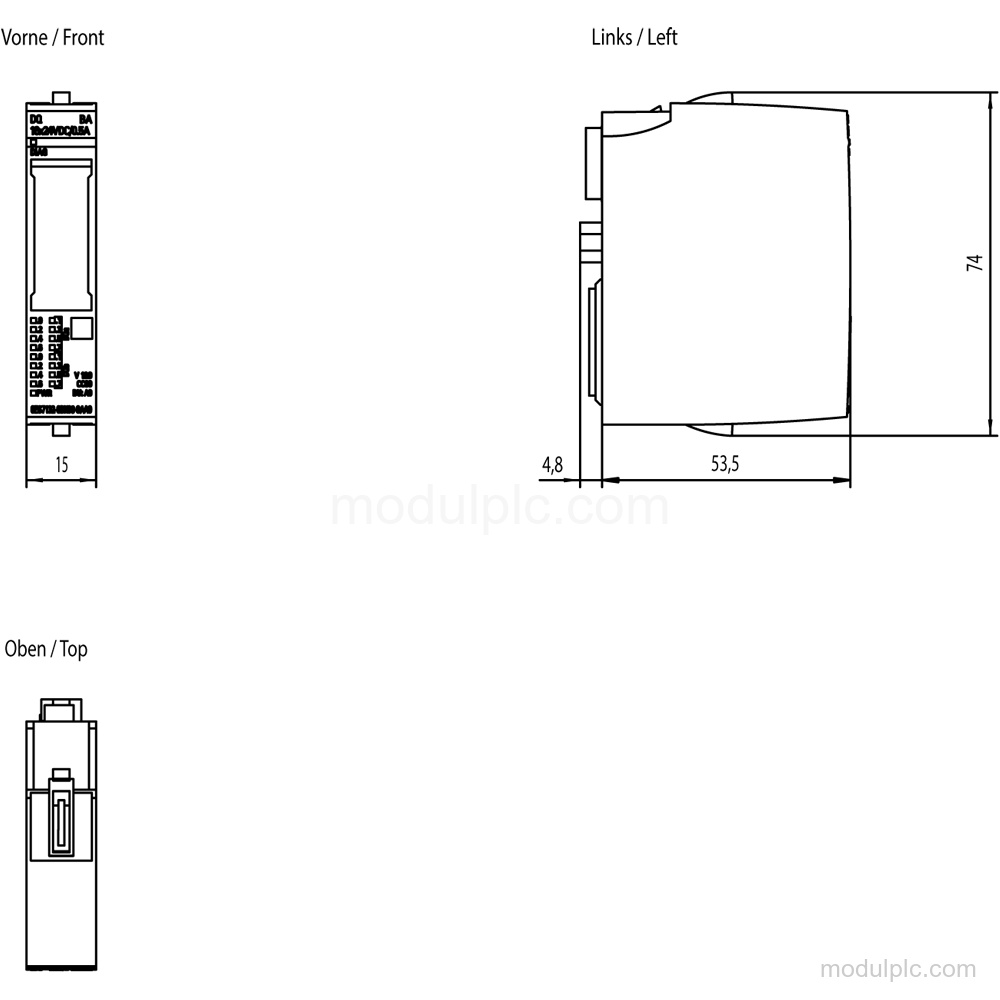

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | DQ 16x24VDC/0.5A BA |
| Output digital | 16 output sumber (PNP, current-sourcing) |
| Tegangan suplai | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Arus output nominal | 0.5 A per kanal |
| Arus total modul | Maksimum 8 A |
| Kapasitas switching | Maksimum 0.5 A dengan beban resistif; maksimum 5 W pada beban lampu |
| Frekuensi switching | Maksimum 100 Hz dengan beban resistif; 2 Hz dengan beban induktif; 10 Hz pada beban lampu |
| BaseUnit | BU type A0 |
| Diagnostik | Diagnostik modul, alarm diagnostik, pemantauan tegangan suplai, dan kesalahan grup |
| Penundaan output | 80 μs tipikal dari "0" ke "1" dan 100 μs tipikal dari "1" ke "0" pada beban nominal |
| Perlindungan | Perlindungan hubung singkat dan perlindungan polaritas terbalik |
| Isolasi | Kanal tidak terisolasi satu sama lain; terisolasi dari bus backplane, diuji dengan 707 V DC |
Aplikasi
- Kontrol output digital: Mengontrol sinyal digital 24 VDC melalui output sumber.
- Kontrol beban redundan: Mendukung pengalihan paralel dua output untuk kontrol redundan suatu beban.
- Kontrol input digital: Dapat mengontrol sebuah input digital.
Fitur Utama

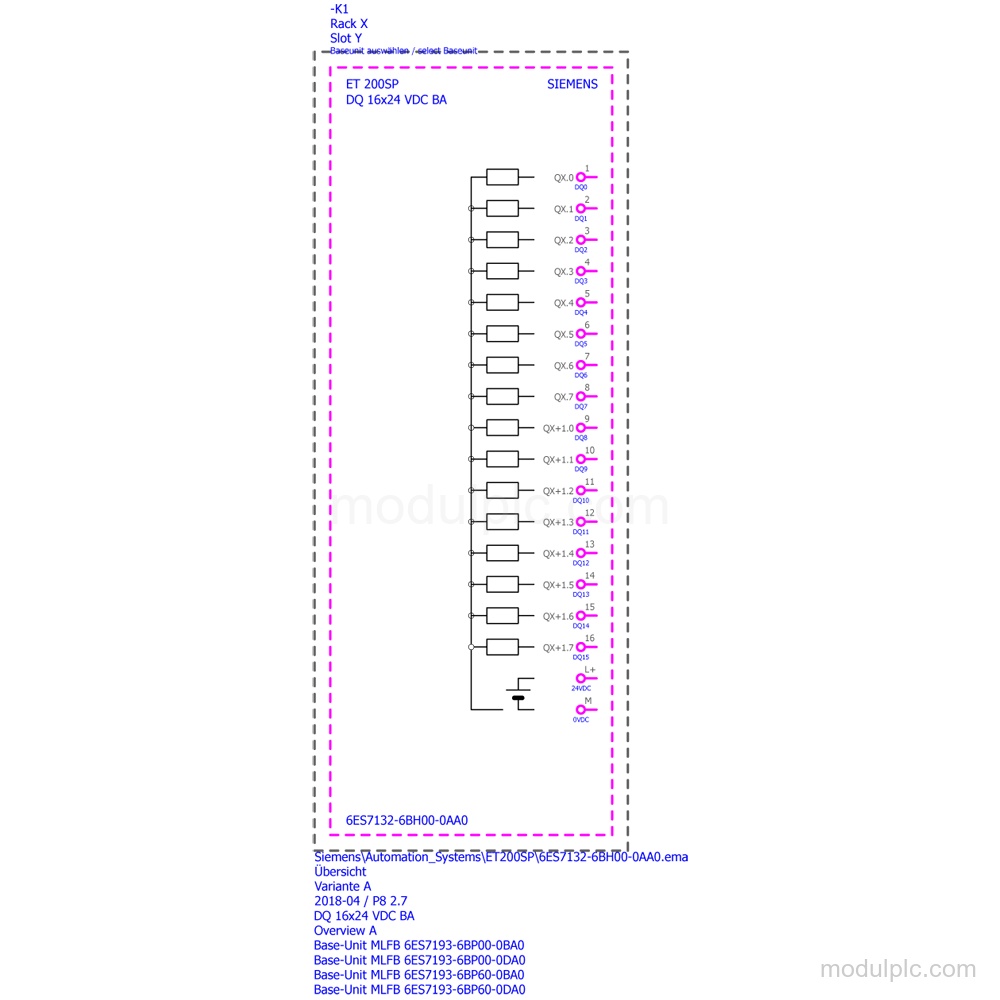

- 16 output digital: Menyediakan 16 output sumber yang dapat diparameterkan (PNP, current-sourcing) untuk sinyal 24 VDC.
- Kapasitas output: Arus output nominal 0.5 A per kanal; arus total dibatasi hingga 8 A per modul.
- Perlindungan output: Memiliki perlindungan hubung singkat dan perlindungan polaritas terbalik untuk catu 24 V.
- Diagnostik dan status: Menyediakan diagnostik modul, alarm diagnostik, pemantauan tegangan suplai, kesalahan grup, LED PWR hijau, LED status kanal hijau, dan LED DIAG hijau/merah.
- BaseUnit dan koneksi: Menggunakan BU type A0 untuk koneksi 1-kawat; koneksi 2-kawat, 3-kawat, dan 4-kawat memerlukan BU type A0 plus Modul distribusi potensial.
- Timing dan isolasi: Penundaan output tipikal adalah 80 μs dari "0" ke "1" dan 100 μs dari "1" ke "0" pada beban nominal. Kanal tidak terisolasi satu sama lain, tetapi terisolasi dari bus backplane dengan isolasi uji tipe 707 V DC.
Pertanyaan yang Sering Diajukan
1. Berapa banyak output digital yang disediakan Siemens 6ES7132-6BH00-0AA0?
Modul ini menyediakan 16 output sumber yang dapat diparameterkan (PNP, current-sourcing).
2. Catu dan arus output apa yang digunakan modul ini?
Tegangan suplai nominal adalah 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V. Arus output nominal adalah 0.5 A per kanal, dan arus total modul dibatasi hingga 8 A.
3. Koneksi BaseUnit apa yang didukung?
BU type A0 digunakan untuk koneksi 1-kawat. Koneksi 2-kawat, 3-kawat, dan 4-kawat memerlukan BU type A0 plus Modul distribusi potensial.
4. Diagnostik apa yang tersedia?
Modul menyediakan diagnostik modul, alarm diagnostik, pemantauan tegangan suplai, kesalahan grup, LED PWR hijau, LED status kanal hijau, dan LED DIAG hijau/merah.
