Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | DQ 4×24 V DC/2 A ST |
| Output digital | 4 |
| Tipe output | Output source (PNP, current-sourcing) |
| Tegangan output nominal | 24 V DC |
| Arus output nominal per kanal | 2 A |
| Rentang tegangan suplai | 19.2 V hingga 28.8 V DC |
| Arus maksimum per modul | 8 A |
| Perlindungan hubung singkat | Ya; Elektronik |
| BaseUnit | BU type A0 |
| Diagnostik modul | Ya |
Aplikasi
- Kontrol output digital: Mengontrol output digital melalui 4 output source yang dapat diparameterkan.
- Kontrol beban redundan: Mendukung penyaklaran paralel dua output untuk kontrol redundan suatu beban.
- Kontrol input digital: Mendukung pengontrolan input digital.
Fitur Utama
- Output digital: 4 output source yang dapat diparameterkan (PNP, current-sourcing), dengan tipe output menurut IEC 61131, type 2.
- Kinerja output: Tegangan output nominal: 24 V DC. Arus output nominal untuk sinyal "1": 2 A; arus maksimum per modul: 8 A.
- Penyaklaran output: Kapasitas penyaklaran maksimum adalah 2 A dengan beban resistif dan 10 W pada beban lampu. Frekuensi penyaklaran maksimum adalah 100 Hz dengan beban resistif, 2 Hz dengan beban induktif, dan 10 Hz pada beban lampu.
- Diagnostik dan perlindungan: Modul memiliki diagnostik modul, deteksi rangkaian terbuka, pemantauan tegangan suplai, kesalahan grup, perlindungan hubung singkat elektronik, dan alarm diagnostik.

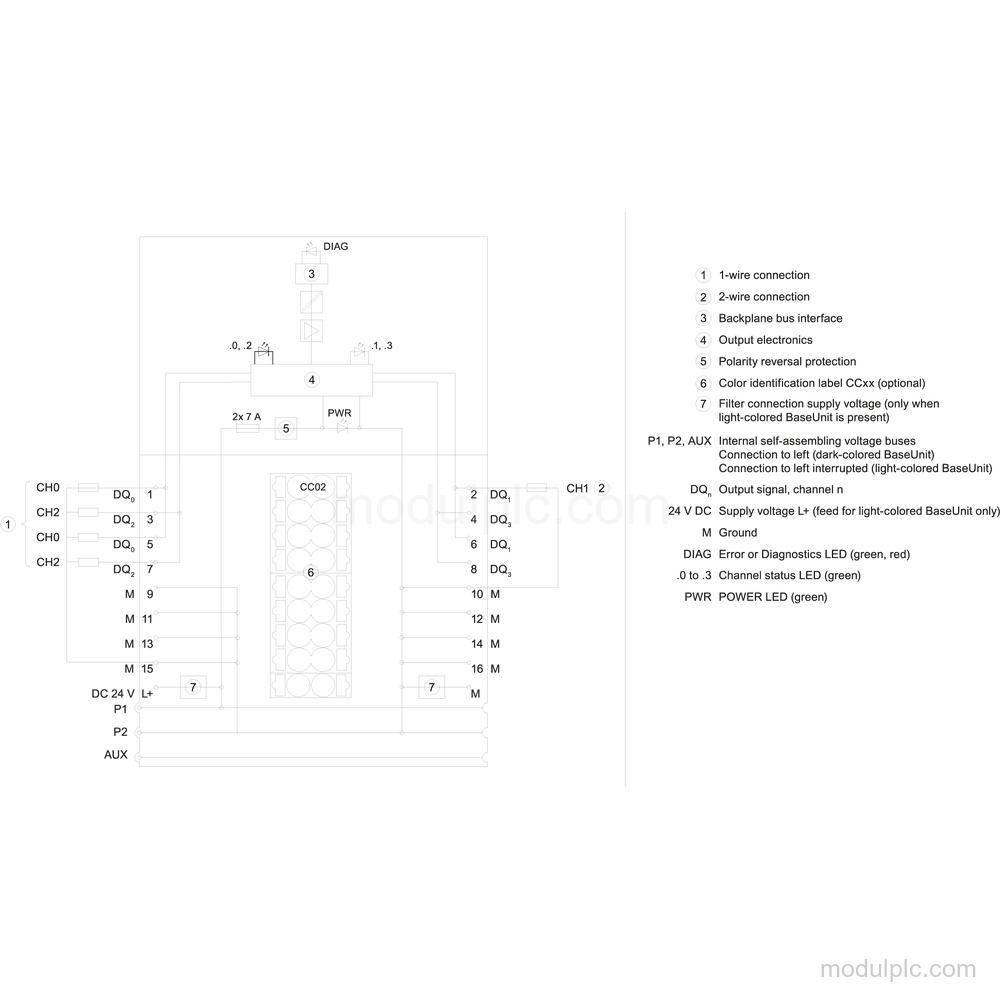

- Suplai dan koneksi: Tegangan suplai nominal: 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik. BU type A0 mendukung koneksi 1-wire dan 2-wire.
- Isolasi dan waktu: Kanal terisolasi dari bus backplane. Penundaan output dengan beban resistif adalah 50 μs dari "0" ke "1" dan 100 μs dari "1" ke "0", tipikal dan maksimum.
Pertanyaan yang Sering Diajukan
1. Tipe output apa yang digunakan 6ES7132-6BD20-0BA0?
Modul ini menggunakan 4 output source yang dapat diparameterkan (PNP, current-sourcing).
2. Berapa jumlah output digital dan arus yang didukung?
Modul ini memiliki 4 output digital, dengan arus output nominal 2 A per kanal dan arus maksimum 8 A per modul.
3. Tegangan suplai apa yang didukung modul ini?
Tegangan suplai nominalnya 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik.
4. Diagnostik apa yang tersedia?
Modul ini memiliki diagnostik modul, pemantauan tegangan suplai, diagnostik putus kabel dan hubung singkat, kesalahan grup, deteksi rangkaian terbuka, dan alarm diagnostik.
