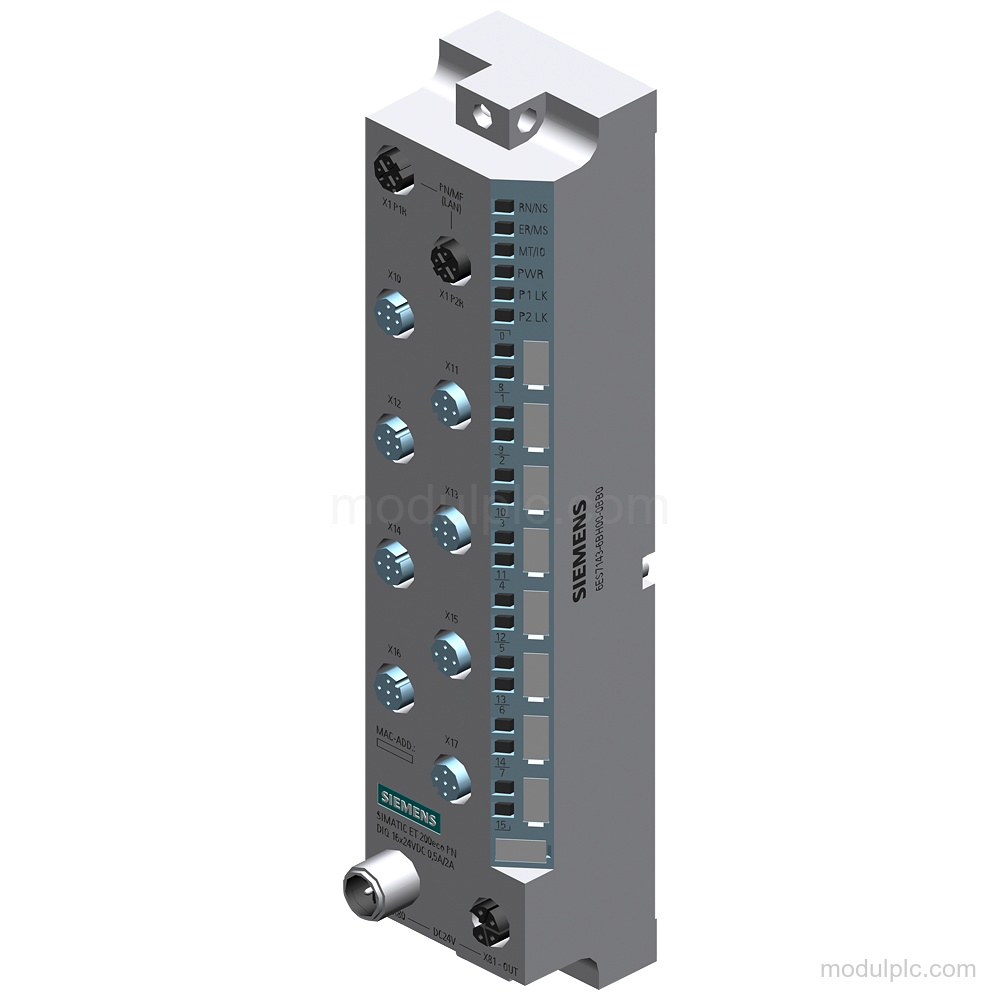

Ikhtisar produk

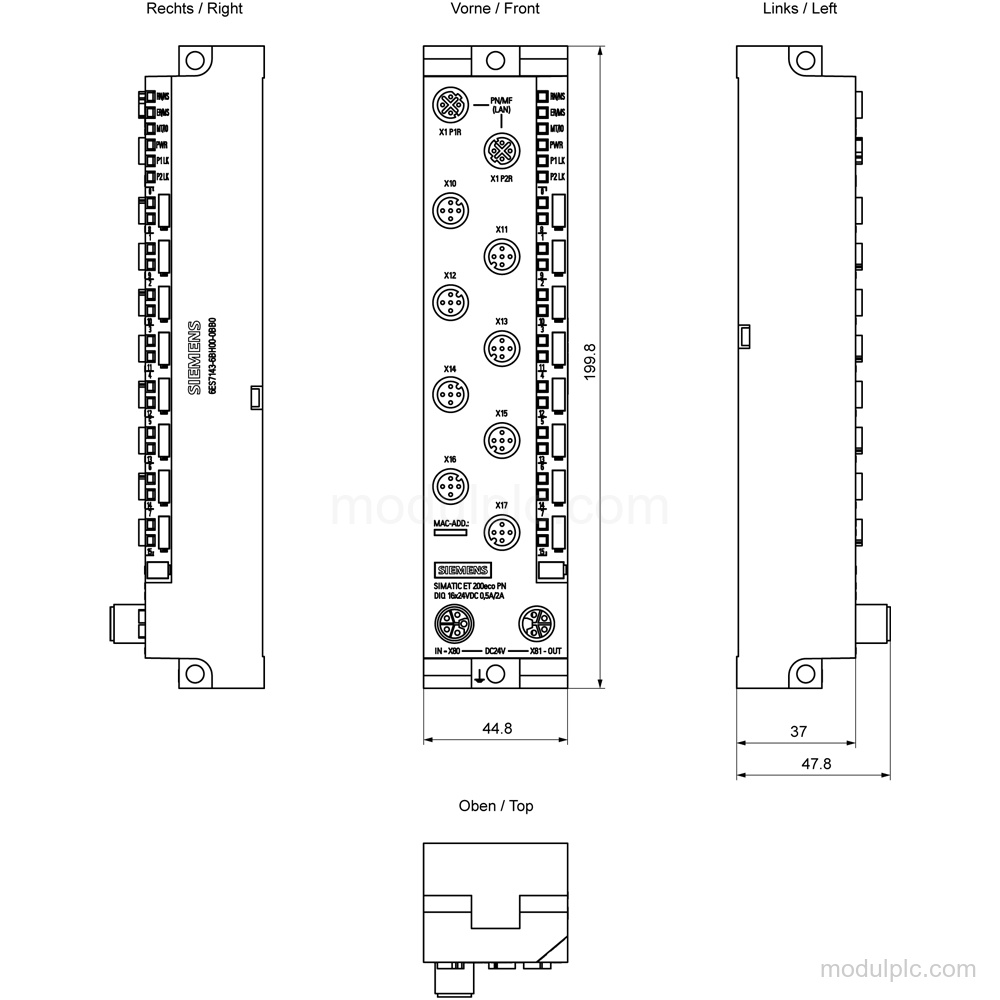

Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | Modul I/O digital SIMATIC ET 200eco PN |
| Kanal digital | 16 input dan 16 output; dapat diparameterkan sebagai DIQ |
| Sinyal input | 24 V DC; sinyal 0: -3 hingga +5 V; sinyal 1: +11 hingga +30 V |
| Kapasitas output | 0.5 A / 2 A |
| Tegangan beban | Nominal 24 V DC; rentang yang diizinkan 20.4 V hingga 28.8 V |
| Antarmuka PROFINET | 1 antarmuka; full duplex 100 Mbit/s; 2 port M12 berkode D 4-pin |
| Protokol | PROFINET IO, EtherNet/IP, Modbus TCP, komunikasi Open IE |
| Perlindungan | IP65/67/69K |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal digital melalui input 24 V DC yang dapat diparameterkan dengan karakteristik input IEC 61131 tipe 3.
- Kontrol output digital: Mengontrol beban digital melalui output sumber arus dengan kapasitas switching 0.5 A / 2 A.
- Komunikasi Industrial Ethernet: Bertukar data I/O melalui antarmuka PROFINET IO, EtherNet/IP, atau Modbus TCP.
- Diagnosis kanal: Mendeteksi putus kabel, hubung singkat output, hubung singkat catu enkoder, dan kondisi tegangan catu.
Fitur Utama

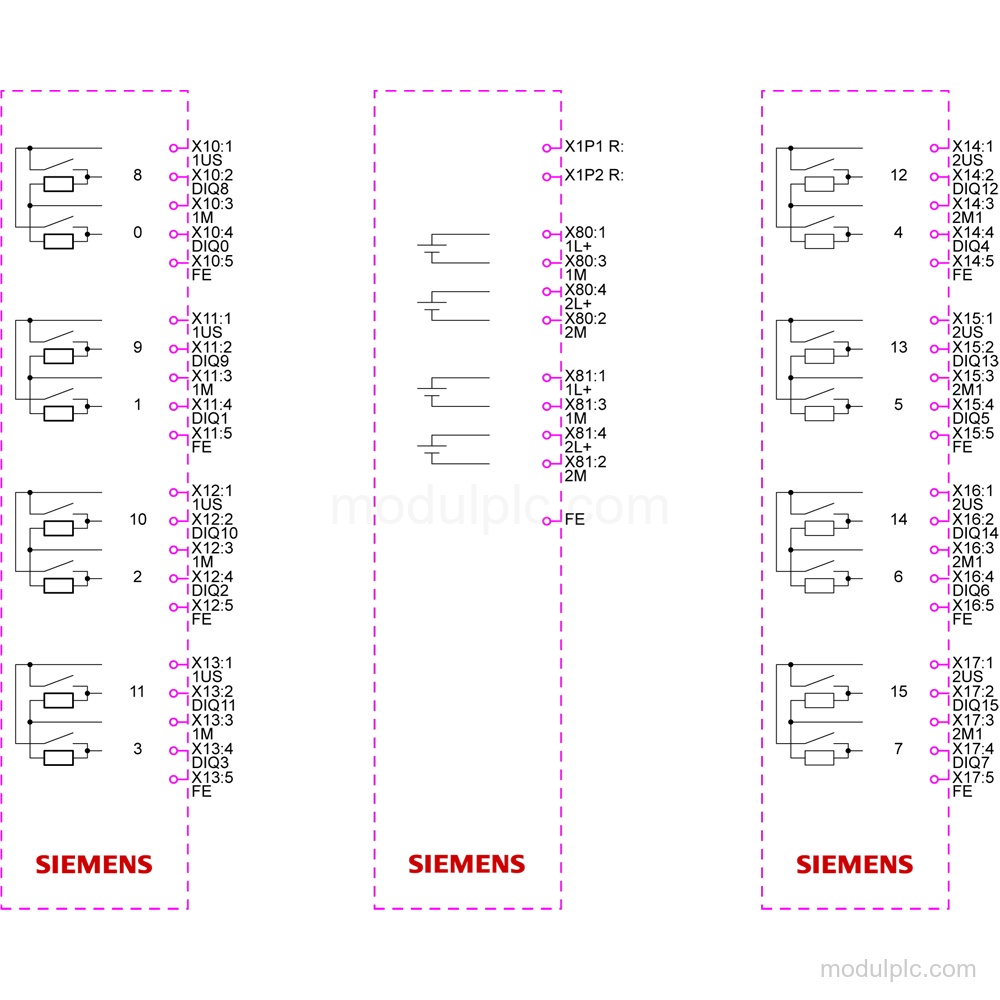

- 16 kanal DIQ yang dapat diparameterkan: Menyediakan 16 input digital dan 16 output digital, dapat diparameterkan sebagai DIQ, dalam kelompok 8.
- Catu sinyal 24 V DC: Nilai nominal input adalah 24 V DC; sinyal 0 adalah -3 hingga +5 V dan sinyal 1 adalah +11 hingga +30 V.
- Output 0.5 A / 2 A: Output digital mendukung kapasitas switching 0.5 A / 2 A dan memiliki perlindungan hubung singkat elektronik per kanal.
- Antarmuka PROFINET dan Ethernet: Memiliki 1 antarmuka PROFINET dengan full duplex 100 Mbit/s, 2 port M12 berkode D 4-pin, dan switch terintegrasi.
- Komunikasi multiprotokol: Mendukung PROFINET IO, EtherNet/IP, Modbus TCP, komunikasi Open IE, MRP, dan redundansi sistem S2.
- Diagnosis kanal dan catu: Menyediakan diagnosis putus kabel, hubung singkat output, hubung singkat catu enkoder, pemantauan tegangan catu, dan alarm diagnosis yang dapat diparameterkan.
Pertanyaan yang Sering Diajukan
1. Berapa banyak kanal I/O yang disediakan 6ES7143-6BH00-0BB0?
Modul ini menyediakan 16 input digital dan 16 output digital, dapat diparameterkan sebagai DIQ, dalam kelompok 8.
2. Sinyal input apa yang didukung modul ini?
Nilai nominal input adalah 24 V DC. Sinyal 0 adalah -3 hingga +5 V, dan sinyal 1 adalah +11 hingga +30 V.
3. Antarmuka komunikasi dan protokol apa yang didukung?
Modul ini memiliki 1 antarmuka PROFINET dengan full duplex 100 Mbit/s, 2 port M12 berkode D 4-pin, dan switch terintegrasi. Modul ini mendukung PROFINET IO, EtherNet/IP, dan Modbus TCP.
4. Diagnosis apa saja yang tersedia?
Diagnosis mencakup putus kabel, hubung singkat output, hubung singkat catu enkoder, pemantauan tegangan catu, alarm diagnosis yang dapat diparameterkan, dan indikator LED.
5. Detail koneksi dan perlindungan apa yang harus diverifikasi sebelum inquiry?
Verifikasi 2 port M12 berkode D 4-pin, 8 output catu enkoder, rentang tegangan beban 24 V DC dari 20.4 V hingga 28.8 V, dan perlindungan IP65/67/69K.
