Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | Master IO-Link SIMATIC DP ET 200eco PN |
| Input digital | 8 |
| Output digital | 4 |
| Port IO-Link | 4 |
| Tegangan catu daya | 24 V DC |
| Tegangan beban 2L+ | 20.4 V hingga 28.8 V DC |
| Antarmuka PROFINET | 1 |
| Laju transmisi PROFINET, maks. | 100 Mbit/s |
| Laju transmisi IO-Link | 4.8 kBd (COM1); 38.4 kBd (COM2) |
| Arus output untuk sinyal 1 | 1.3 A; Maksimum |
| Derajat perlindungan | IP65/67 |
Aplikasi
- Komunikasi perangkat IO-Link: Berkomunikasi dengan perangkat IO-Link melalui 4 port Tipe A menggunakan koneksi tiga kabel.
- Akuisisi sinyal digital: Mengakuisisi sinyal melalui 8 input digital.
- Kontrol output digital: Mengontrol output digital melalui 4 kanal output digital.
- Komunikasi PROFINET: Beroperasi sebagai PROFINET IO Device dan mendukung protokol untuk PROFINET IO.
Fitur Utama
- Konfigurasi I/O: Memiliki 4 port IO-Link, 8 input digital, dan 4 output digital.
- Operasi IO-Link: Mendukung protokol IO-Link 1.0 dengan 4 port yang dapat dikendalikan secara bersamaan; protokol IO-Link 1.1 tidak didukung.
- Rentang sinyal digital: Tegangan input adalah 24 V DC; sinyal 0 adalah -3 hingga +5V dan sinyal 1 adalah +11 hingga +30V.
- Output digital: Arus output untuk sinyal 1 adalah maksimum 1.3 A; output memiliki perlindungan hubung singkat elektronik.
- Antarmuka PROFINET: Memiliki 1 antarmuka PROFINET dengan port M12, switch terintegrasi, dan laju transmisi hingga 100 Mbit/s.

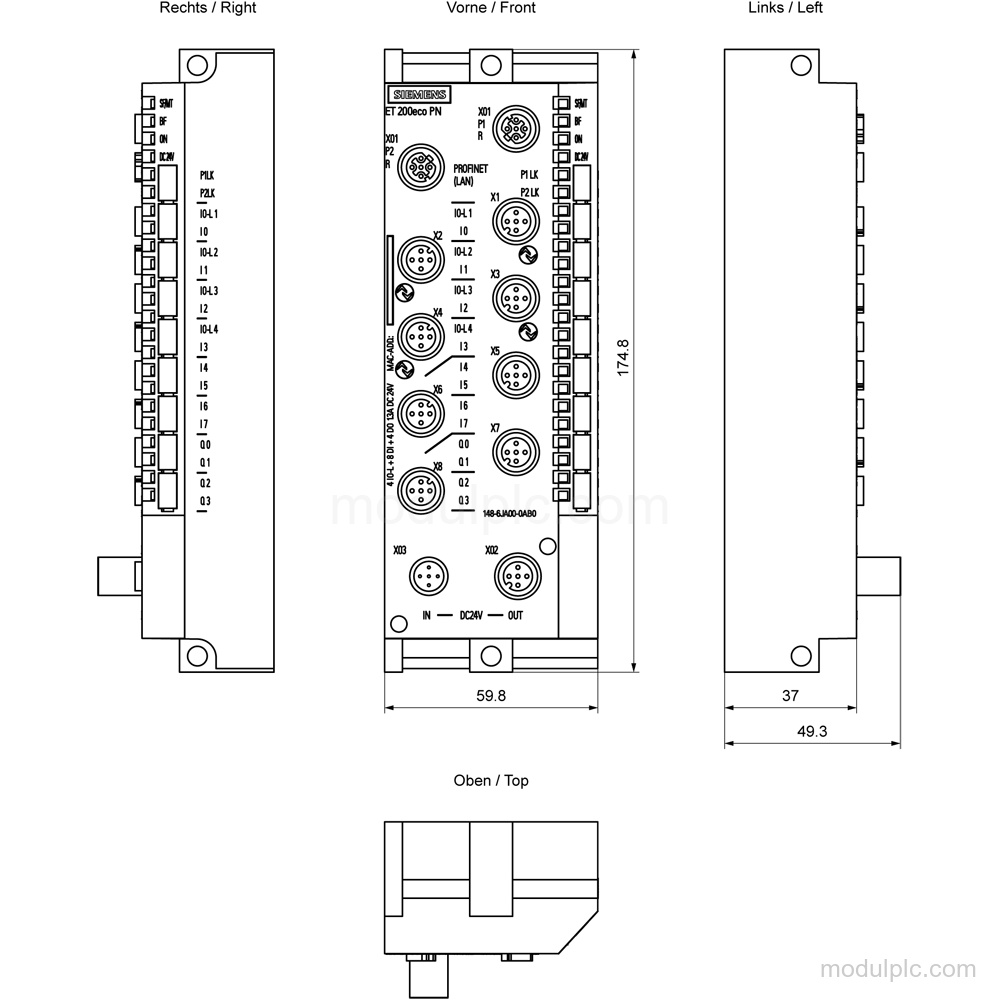

- Perlindungan dan dimensi: Memiliki perlindungan IP65/67 dan berukuran lebar 60 mm, tinggi 175 mm, dan kedalaman 49 mm.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah kanal I/O Siemens 6ES7148-6JA00-0AB0?
Produk ini memiliki 8 input digital, 4 output digital, dan 4 port IO-Link.
2. Versi protokol IO-Link mana yang didukung?
Protokol IO-Link 1.0 didukung. Protokol IO-Link 1.1 tidak didukung.
3. Antarmuka PROFINET apa yang tersedia pada modul ini?
Modul ini memiliki 1 antarmuka PROFINET dengan port M12, switch terintegrasi, dan laju transmisi hingga 100 Mbit/s.
4. Berapa tegangan catu daya dan tegangan beban modul ini?
Tegangan catu daya nominal adalah 24 V DC. Tegangan beban 2L+ memiliki rentang yang diizinkan dari 20.4 V hingga 28.8 V DC.
