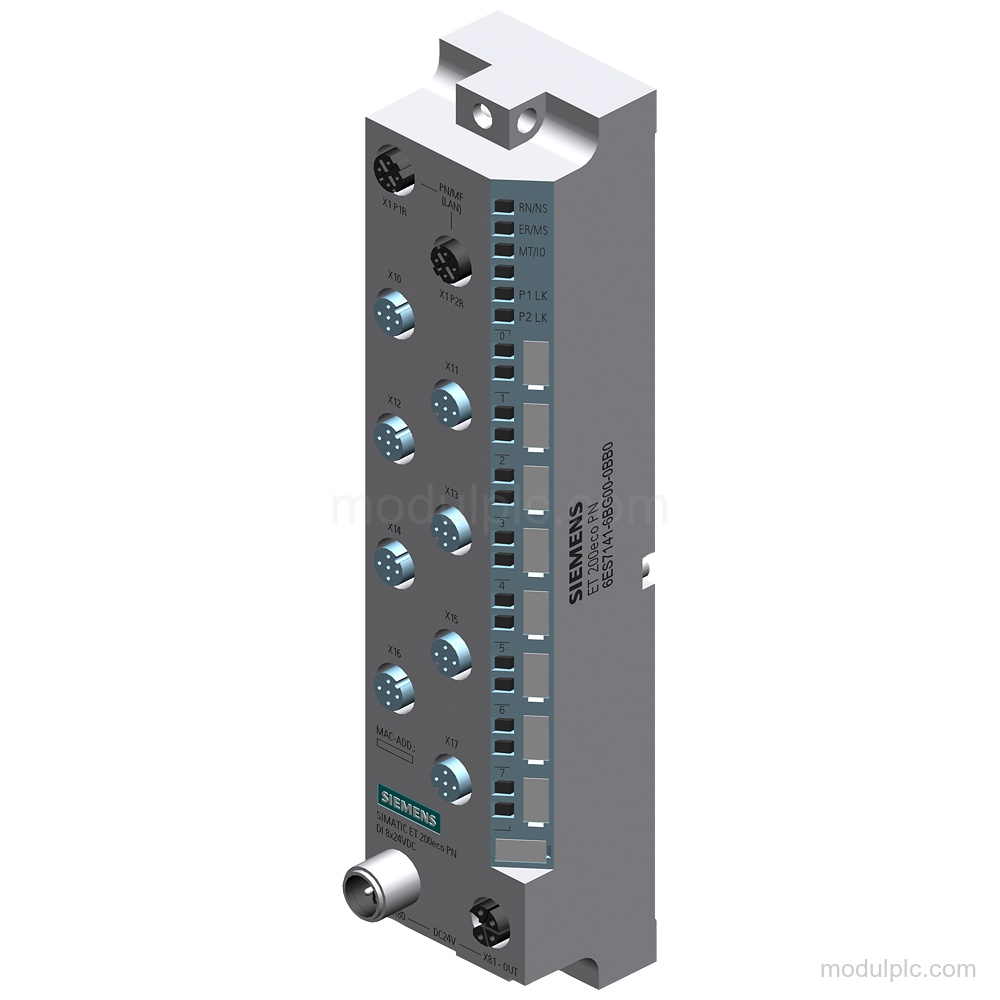

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Input digital | 8 |
| Tegangan input, nominal | 24 V DC |
| Tegangan input, sinyal 0 | -30 hingga +5 V |
| Tegangan input, sinyal 1 | +11 hingga +30V |
| Waktu tunda input | 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms |
| Antarmuka PROFINET | 1 |
| Port M12 | 2x M12, 4-pin, berkode-D |
| Rentang tegangan beban | 20.4 V hingga 28.8 V |
| Output catu daya enkoder | 8 |
| Perlindungan | IP65/67/69K |
| Pulsa clock terpendek | 250 μs |
| Jitter maksimum | 10 μs |
Aplikasi
- Akuisisi sinyal digital: Mengakuisisi sinyal melalui 8 input digital 24 V DC yang dapat diparameterkan.
- Komunikasi Industrial Ethernet: Menukar data I/O melalui PROFINET IO Device, EtherNet/IP, atau Modbus TCP.
Fitur Utama
- 8 input digital: 8 input digital 24 V DC yang dapat diparameterkan dengan tipe input 3 menurut IEC 61131 dan rentang sinyal -30 hingga +5 V untuk sinyal "0" serta +11 hingga +30V untuk sinyal "1".
- Antarmuka PROFINET dan Ethernet: 1 antarmuka PROFINET dengan full duplex 100 Mbit/s, 2x port M12 berkode-D 4-pin, switch terintegrasi, EtherNet/IP, dan Modbus TCP.
- Pewaktuan dan diagnostik input: Waktu tunda input yang dapat diparameterkan: 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms. Diagnostik mencakup putus kabel per kanal dan hubung singkat catu daya enkoder per grup kanal.
- Catu daya 24 V DC: Tegangan beban nominal: 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V. Konsumsi arus 85 mA tanpa beban.
- Catu daya enkoder M12: 8 output catu daya enkoder dengan perlindungan hubung singkat per kanal dan arus output maksimum 100 mA per output.
- Perlindungan dan mode isokron: Perlindungan IP65/67/69K, pulsa clock terpendek 0.25 ms, siklus maksimum 4 ms, dan jitter maksimum 10 μs.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital pada 6ES7141-6BG00-0BB0?
Modul ini memiliki 8 input digital 24 V DC yang dapat diparameterkan.
2. Rentang sinyal apa yang didukung?
Tegangan input adalah -30 hingga +5 V untuk sinyal "0" dan +11 hingga +30V untuk sinyal "1".
3. Antarmuka jaringan dan protokol apa yang tersedia?
Modul ini memiliki 1 antarmuka PROFINET, 2x port M12 berkode-D 4-pin, switch terintegrasi, serta mendukung PROFINET IO Device, EtherNet/IP, dan Modbus TCP.
4. Diagnostik apa yang disediakan modul ini?
Modul menyediakan diagnostik putus kabel per kanal dan diagnostik hubung singkat catu daya enkoder per grup kanal.
5. Berapa tingkat perlindungan dan rentang catu dayanya?
Perlindungannya IP65/67/69K, dengan rentang tegangan beban yang diizinkan 20.4 V hingga 28.8 V DC.
