Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | KP700 Comfort |
| Дисплей | Широкоформатный TFT 7 in, 800 pixel × 480 pixel |
| Функциональные клавиши | 24; 24 со светодиодами |
| Industrial Ethernet | 1 интерфейс; 2 порта (коммутатор) |
| Протоколы | PROFINET, PROFIBUS, EtherNet/IP, MPI |
| Питание | 24 V DC; допустимый диапазон от 19.2 V до 28.8 V |
| Монтаж | Вертикальный; возможен альбомный формат |
| Защита спереди | IP65 |
Ключевые особенности
- Дисплей и клавиатура: Широкоформатный TFT-дисплей 7 in с 16 777 216 цветами, разрешением 800 pixel × 480 pixel, цифровой и буквенно-цифровой клавиатурой, а также 24 функциональными клавишами со светодиодами.

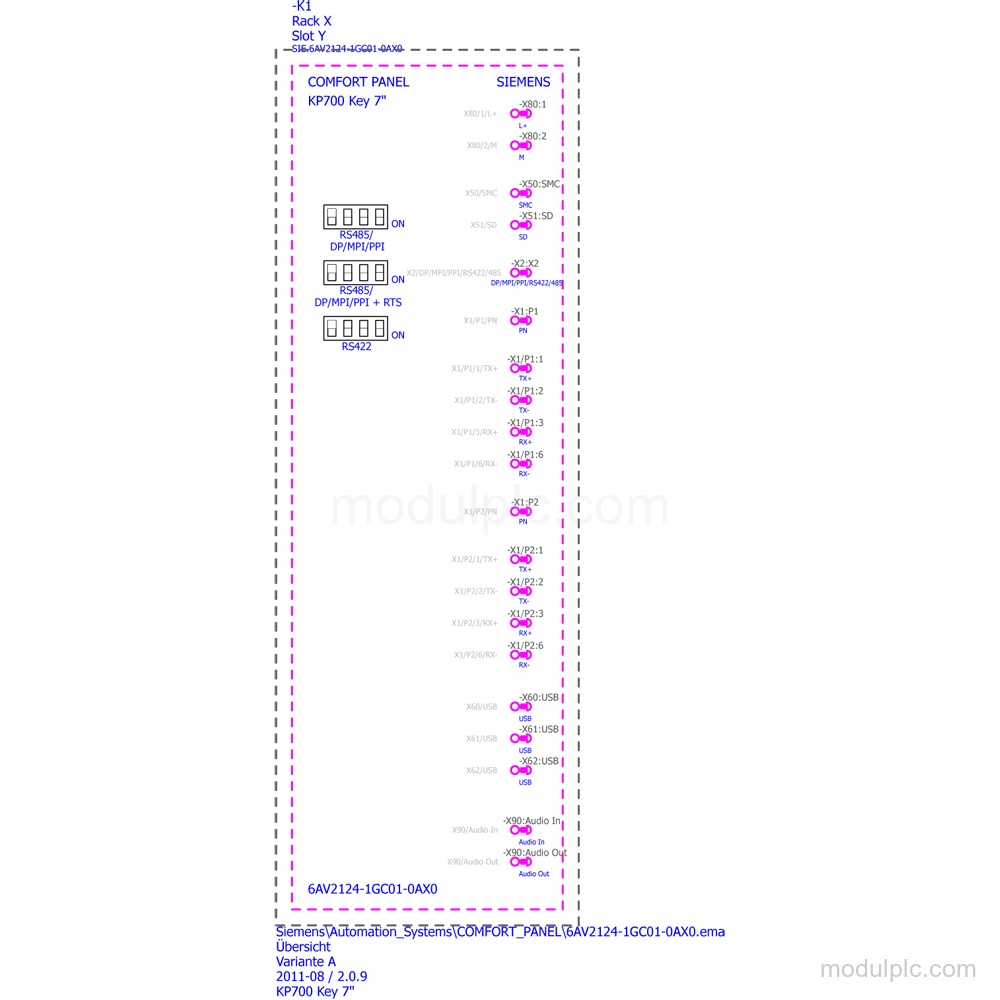

- Интерфейсы связи: 1 интерфейс Industrial Ethernet с 2 портами коммутатора, 1 интерфейс RS 422, 1 комбинированный интерфейс RS 422 / 485, 2 интерфейса USB 2.0 и 2 слота для карт SD.
- Поддерживаемые протоколы: Поддерживает PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, HTTP, HTTPS, HTML, XML, CSS, Active X и JavaScript.
- Питание и мощность: Питание постоянным током с номинальным значением 24 V и допустимым диапазоном от 19.2 V до 28.8 V; потребляемый ток составляет 0.5 A, типичная потребляемая активная мощность — 12 W.
- Монтаж и защита: Поддерживается вертикальный монтаж, возможен монтаж в альбомном формате, а максимально допустимый угол наклона без внешней вентиляции составляет 35°. Степень защиты — IP65 спереди и IP20 сзади.
- Конфигурация и диагностика: Имеет память конфигурации 12 MB, Windows CE 6.0, возможность конфигурирования из WinCC Comfort V11 и диагностическую информацию, доступную для чтения контроллером S7.
Часто задаваемые вопросы
1. Сколько функциональных клавиш у Siemens 6AV2124-1GC01-0AX0?
Панель имеет 24 функциональные клавиши, и все 24 оснащены светодиодами.
2. Какие интерфейсы связи предусмотрены?
Имеются 1 интерфейс Industrial Ethernet с 2 портами коммутатора, 1 интерфейс RS 422, 1 комбинированный интерфейс RS 422 / 485 и 2 интерфейса USB 2.0.
3. Какие протоколы поддерживает эта панель HMI?
Она поддерживает PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP и LLDP.
4. Какое напряжение питания требуется панели?
Питание постоянным током, номинальное значение составляет 24 V, допустимый диапазон — от 19.2 V до 28.8 V.
