Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | Изолированный модуль аналогового ввода |
| Каналы аналогового ввода | 8 |
| Поддерживаемые диапазоны напряжения | 1 V до 5 V; -10 V до +10 V; -5 V до +5 V |
| Поддерживаемые диапазоны тока | 0 до 20 mA; -20 mA до +20 mA; 4 mA до 20 mA |
| Разрешение с выходом за диапазон | До 16 bit, включая знак |
| Базовое время преобразования | 10 ms (4-канальный режим); 23 / 72 / 83 / 95 ms (8-канальный режим) |
| Номинальное напряжение нагрузки | 24 V DC |
| Передний разъем | 40-pin |
| Разделение входов | Между каналами; между каналами и шиной backplane; между каналами и источником питания электроники |
| Диагностика | Параметрируемая диагностика, диагностические аварийные сигналы, аварийные сигналы предельного значения и аппаратные прерывания |
| Жизненный цикл продукта | Продукт снят с производства |
Области применения
- Измерение напряжения: Модуль поддерживает подключение преобразователей сигналов для измерения напряжения.
- Измерение тока: Модуль поддерживает измерение тока с 2-проводными преобразователями с внешним передатчиком и с 4-проводными преобразователями.
Ключевые особенности
- Изолированные аналоговые входы: 8 аналоговых входов с гальваническим разделением между каналами, между каналами и шиной backplane, а также между каналами и источником питания электроники.
- Поддерживаемые диапазоны входа: Диапазоны напряжения включают 1 V до 5 V, -10 V до +10 V и -5 V до +5 V. Диапазоны тока включают 0 до 20 mA, -20 mA до +20 mA и 4 mA до 20 mA.
- Разрешение и время преобразования: Разрешение с выходом за диапазон составляет до 16 bit, включая знак. Базовое время преобразования — 10 ms в 4-канальном режиме и 23 / 72 / 83 / 95 ms в 8-канальном режиме.
- Диагностика и аварийные сигналы: Поддерживаются параметрируемая диагностика, диагностические аварийные сигналы, аварийные сигналы предельного значения и аппаратные прерывания. Диагностическая информация доступна для чтения; предусмотрен красный LED групповой ошибки SF.
- Питание и защита: Номинальное напряжение нагрузки составляет 24 V DC. Предусмотрена защита от переполюсовки; входной ток от напряжения нагрузки L+ составляет максимум 200 mA без нагрузки.

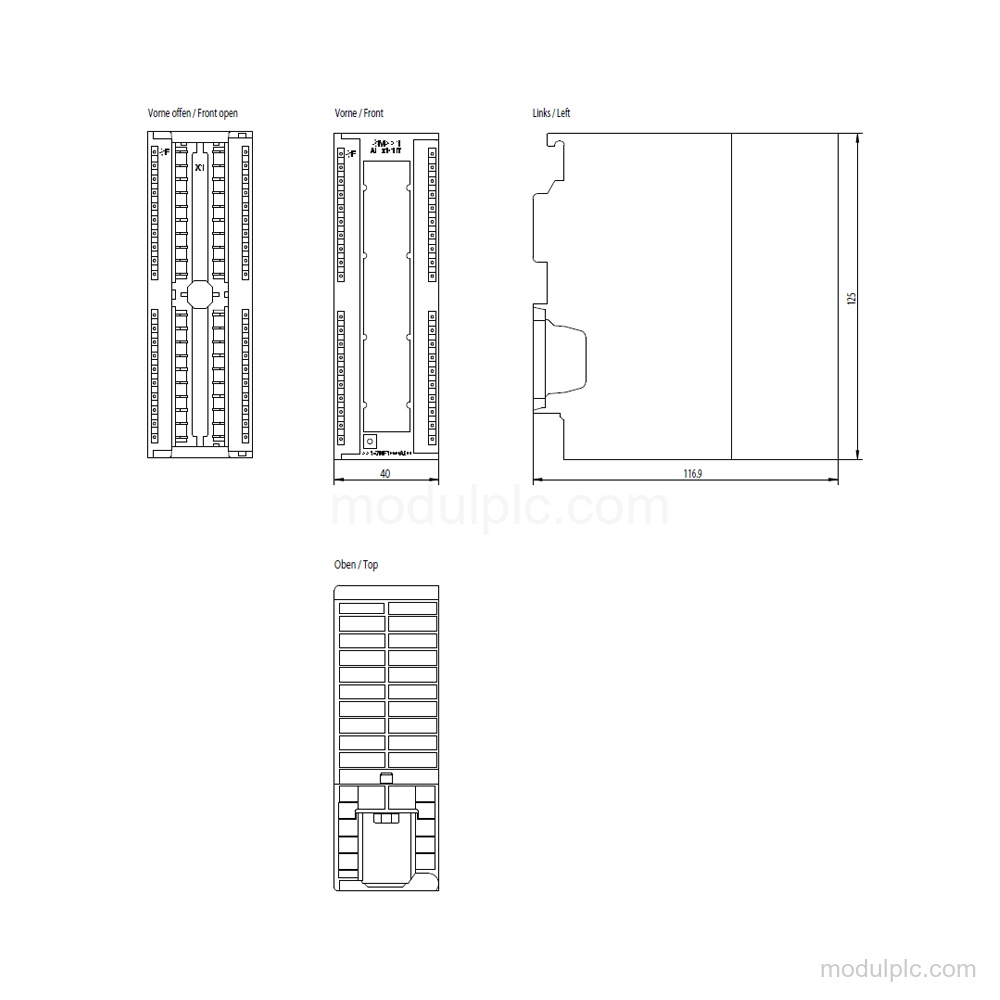

- Подключение и размеры: Требуется передний разъем 40-pin. Размеры: ширина 40 mm, высота 125 mm и глубина 117 mm; масса около 272 g.
Часто задаваемые вопросы
1. Сколько каналов аналогового ввода имеет Siemens 6ES7331-7NF10-0AB0?
Он имеет 8 аналоговых входов.
2. Какие диапазоны напряжения и тока поддерживает этот модуль?
Поддерживаемые диапазоны напряжения: 1 V до 5 V, -10 V до +10 V и -5 V до +5 V. Поддерживаемые диапазоны тока: 0 до 20 mA, -20 mA до +20 mA и 4 mA до 20 mA.
3. Какие разрешение и время преобразования он обеспечивает?
Разрешение с выходом за диапазон составляет до 16 bit, включая знак. Базовое время преобразования — 10 ms в 4-канальном режиме и 23 / 72 / 83 / 95 ms в 8-канальном режиме.
4. Какие разъем и питание требуются для этой конфигурации?
Требуется передний разъем 40-pin; номинальное напряжение нагрузки составляет 24 V DC.
5. Поддерживает ли модуль термопары?
Модуль не поддерживает термопары.
