Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | CPU 1214C AC/DC/Relay |
| Цифровые входы | 14; 24 V DC |
| Релейные выходы | 10; максимальная резистивная нагрузка 2 A |
| Питание | от 85 V AC до 264 V AC; от 47 Hz до 63 Hz |
| Интерфейсы PROFINET | 1; 2 порта RJ 45; максимум 100 Mbit/s |
| Память программы | 250 kbyte |
| Память данных | 750 kbyte |
| Загрузочная память | 8 Mbyte |
| Позиционируемые оси с управлением положением | максимум 8 |
| Импульсные выходы | 8; предельная частота 100 kHz |
| Степень защиты | IP20 |
Области применения
- Позиционирование с управлением положением: Источник поддерживает управляемое позиционирование и до 8 позиционируемых осей с управлением положением.
- Промышленная связь: Источник поддерживает связь PROFINET IO Controller и PROFINET IO Device, OPC UA Server и MODBUS RTU/TCP.
Ключевые особенности

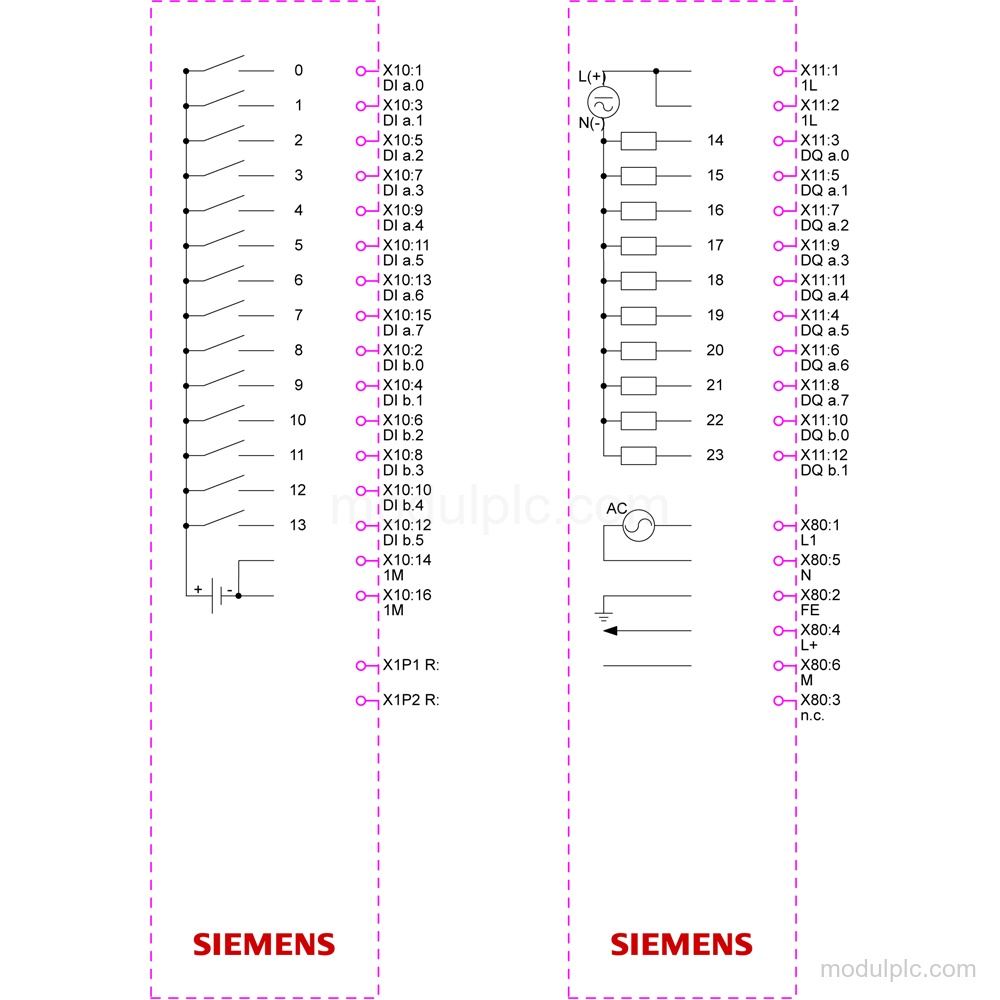

- Встроенные цифровые I/O: 14 цифровых входов на 24 V DC и 10 релейных выходов с максимальной резистивной нагрузкой 2 A.
- Питание AC: Допустимый диапазон питания: от 85 V AC до 264 V AC при частоте от 47 Hz до 63 Hz.
- Интерфейс PROFINET: 1 интерфейс PROFINET с 2 портами RJ 45, встроенным коммутатором и максимальной скоростью передачи 100 Mbit/s.
- Память: Встроенная память включает 250 kbyte для программы и 750 kbyte для данных; загрузочная память составляет 8 Mbyte.
- Функции позиционирования: Контроллер имеет 8 счетчиков, 8 импульсных выходов и управляемое позиционирование для максимум 8 позиционируемых осей с управлением положением.
- Диагностика и связь: Контроллер поддерживает SysLog, до 500 записей диагностического буфера, OPC UA Server и MODBUS RTU/TCP.
Часто задаваемые вопросы
1. Сколько цифровых входов и релейных выходов у 6ES7214-1BH50-0XB0?
Он имеет 14 встроенных цифровых входов на 24 V DC и 10 релейных выходов.
2. Какие подключения PROFINET предусмотрены?
Он имеет 1 интерфейс PROFINET с 2 портами RJ 45, встроенным коммутатором и максимальной скоростью передачи 100 Mbit/s.
3. Каков диапазон питания этого контроллера?
Допустимый диапазон питания составляет от 85 V AC до 264 V AC при частоте от 47 Hz до 63 Hz.
