Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Цифровые входы | 4 |
| Цифровые выходы | 4; реле |
| Тип входного напряжения | AC/DC |
| Номинальное напряжение | 115 V AC, 230 V AC, 115 V DC, 230 V DC |
| Допустимый диапазон напряжения DC | от 100 V до 253 V |
| Входное напряжение для сигнала 0 | < 40 V AC, < 30 V DC |
| Входное напряжение для сигнала 1 | > 79 V AC, > 79 V DC |
| Номинальный выходной ток для сигнала 1 | 5 A |
| Монтаж | DIN-рейка 35 mm, 2 монтажные единицы |
| Степень защиты IP | IP20 |
| Жизненный цикл продукта | Активный продукт |
Области применения
- Расширение цифровых сигналов: Обеспечивает 4 цифровых входа и 4 цифровых релейных выхода для расширения LOGO! 8.
- Управление цифровым входом: Поддерживает управление цифровым входом через цифровые выходы.
Ключевые особенности

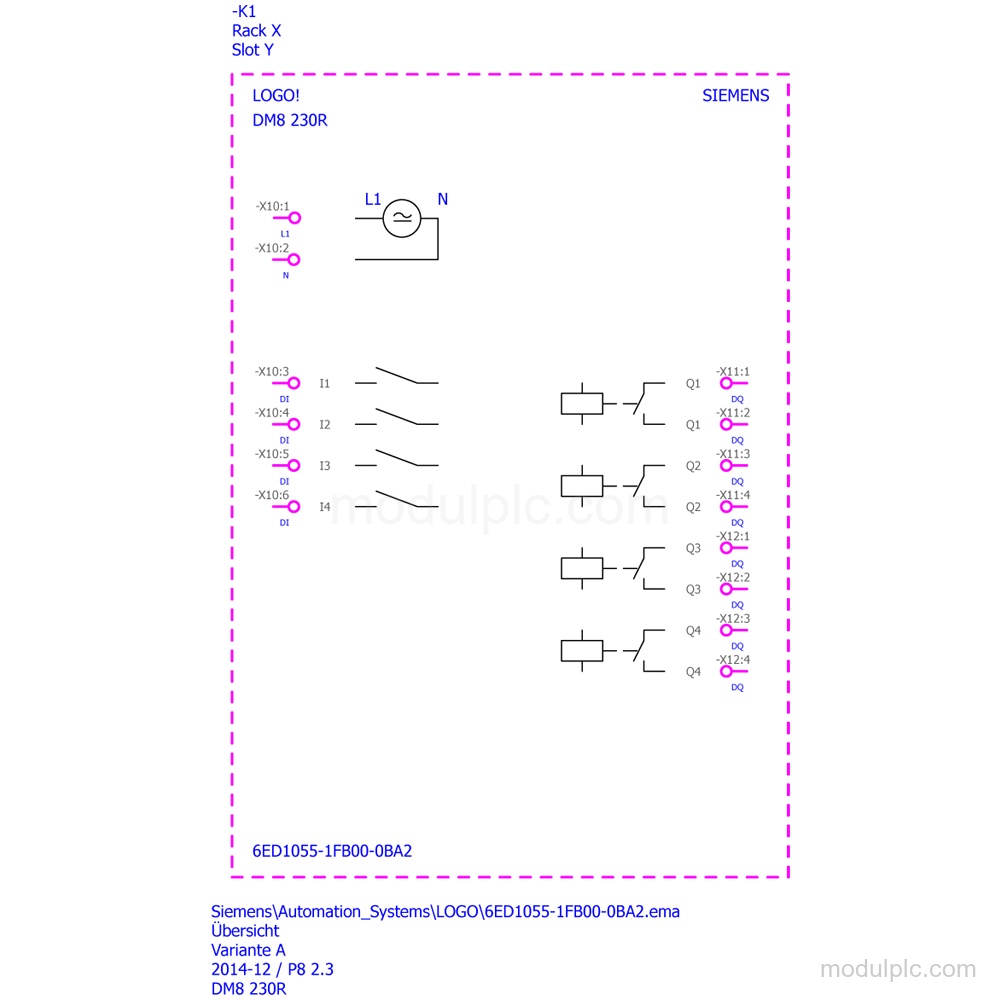

- Цифровые входы: Модуль имеет 4 цифровых входа для входного напряжения AC/DC.
- Релейные выходы: Модуль имеет 4 цифровых релейных выхода с номинальным выходным током для сигнала 1, равным 5 A.
- Пороговые значения входных сигналов: Сигнал 0: < 40 V AC или < 30 V DC; сигнал 1: > 79 V AC или > 79 V DC.
- Напряжение питания: Номинальное напряжение: 115 V AC, 230 V AC, 115 V DC или 230 V DC; допустимый диапазон DC: от 100 V до 253 V.

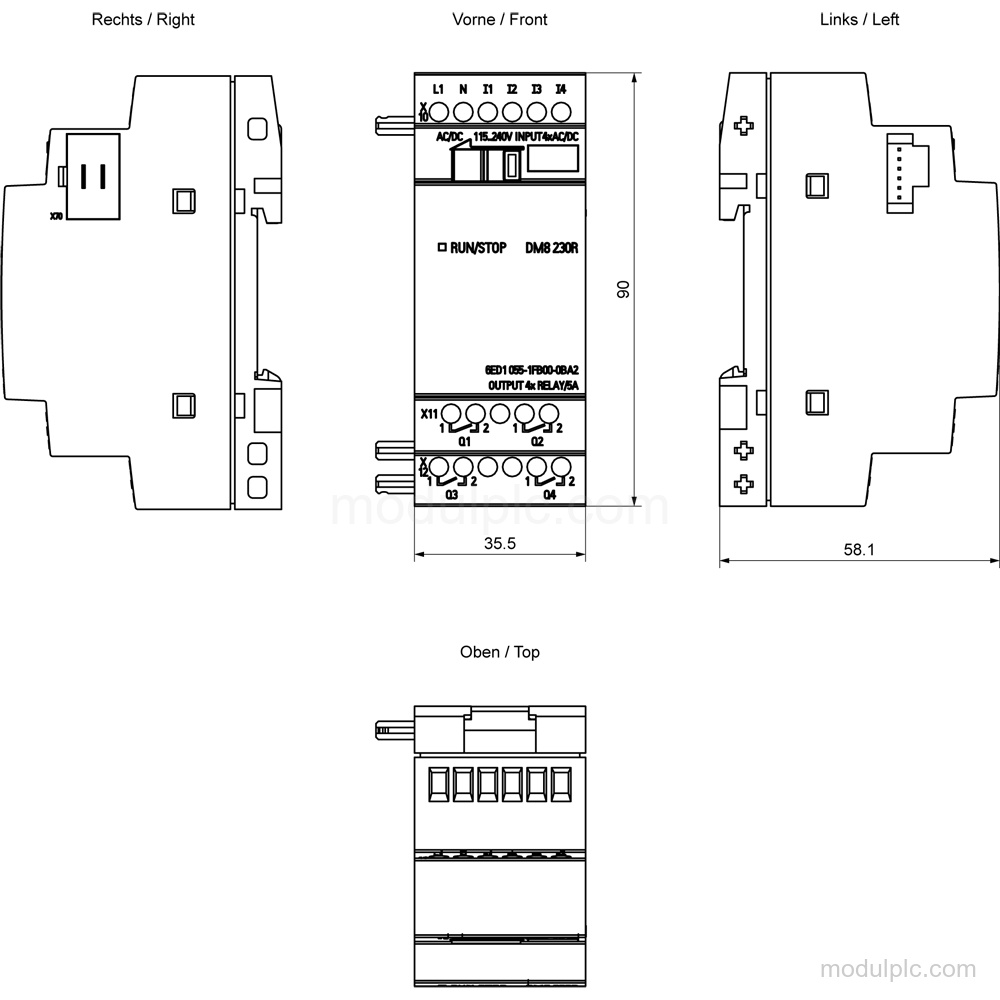

- Монтаж на DIN-рейку: Модуль устанавливается на DIN-рейку 35 mm и занимает 2 монтажные единицы.
- Защита: Модуль имеет степень защиты IP20; цифровые выходы не имеют защиты от короткого замыкания.
Часто задаваемые вопросы
1. Сколько цифровых входов и выходов у 6ED1055-1FB00-0BA2?
Модуль имеет 4 цифровых входа и 4 цифровых релейных выхода.
2. Какое входное напряжение поддерживает LOGO! DM8 230R?
Тип входного напряжения — AC/DC. Номинальные значения: 115 V AC, 230 V AC, 115 V DC и 230 V DC.
3. Каковы пороговые значения входных сигналов?
Сигнал 0: < 40 V AC или < 30 V DC. Сигнал 1: > 79 V AC или > 79 V DC.
4. Как устанавливается этот модуль?
Он устанавливается на DIN-рейку 35 mm и занимает 2 монтажные единицы.
5. Есть ли у модуля защита от короткого замыкания?
Нет, цифровые выходы не имеют защиты от короткого замыкания.
