Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Обозначение продукта | 7KM PAC3200T |
| Функции измерения | Измерение напряжения, тока, активной и реактивной мощности |
| Диапазон измерения напряжения | от 46 V до 276 V между (PE)N и L; до 400 V между линейными проводниками при максимальном номинальном значении |
| Номинальные значения тока | 1 A и 5 A |
| Относительный измеряемый ток | от 10 % до 120 % |
| Протокол связи | MODBUS TCP |
| Скорости передачи Ethernet | 10 Mbit/s и 100 Mbit/s |
| Цифровые входы | 1 |
| Цифровые выходы | 1 твердотельный выход |
| Тип напряжения питания | AC/DC, широкодиапазонный источник питания |
| Подключение | Винтовые клеммы |
| Монтаж | Монтаж на DIN-рейку |
Области применения
- Измерение напряжения: Измеряет напряжение переменного тока между (PE)N и L, а также между линейными проводниками.
- Измерение тока: Измеряет ток переменного тока, включая измерение тока с внешними трансформаторами тока.
- Измерение мощности: Измеряет активную и реактивную мощность.
Ключевые особенности
- Измерение электрических величин: Измеряет напряжение, ток, активную и реактивную мощность; измерение напряжения и тока выполняется методом TRMS.
- Диапазон измерения напряжения: Измеряемое напряжение переменного тока составляет от 46 V до 276 V между (PE)N и L и до 400 V между линейными проводниками при максимальном номинальном значении.
- Измерение тока: Номинальные значения тока переменного тока составляют 1 A и 5 A; измеряемый диапазон — от 10 % до 120 %, с расширением диапазона тока внешними трансформаторами тока.
- Связь Modbus TCP: Интерфейс Ethernet поддерживает MODBUS TCP со скоростью передачи 10 Mbit/s и 100 Mbit/s.

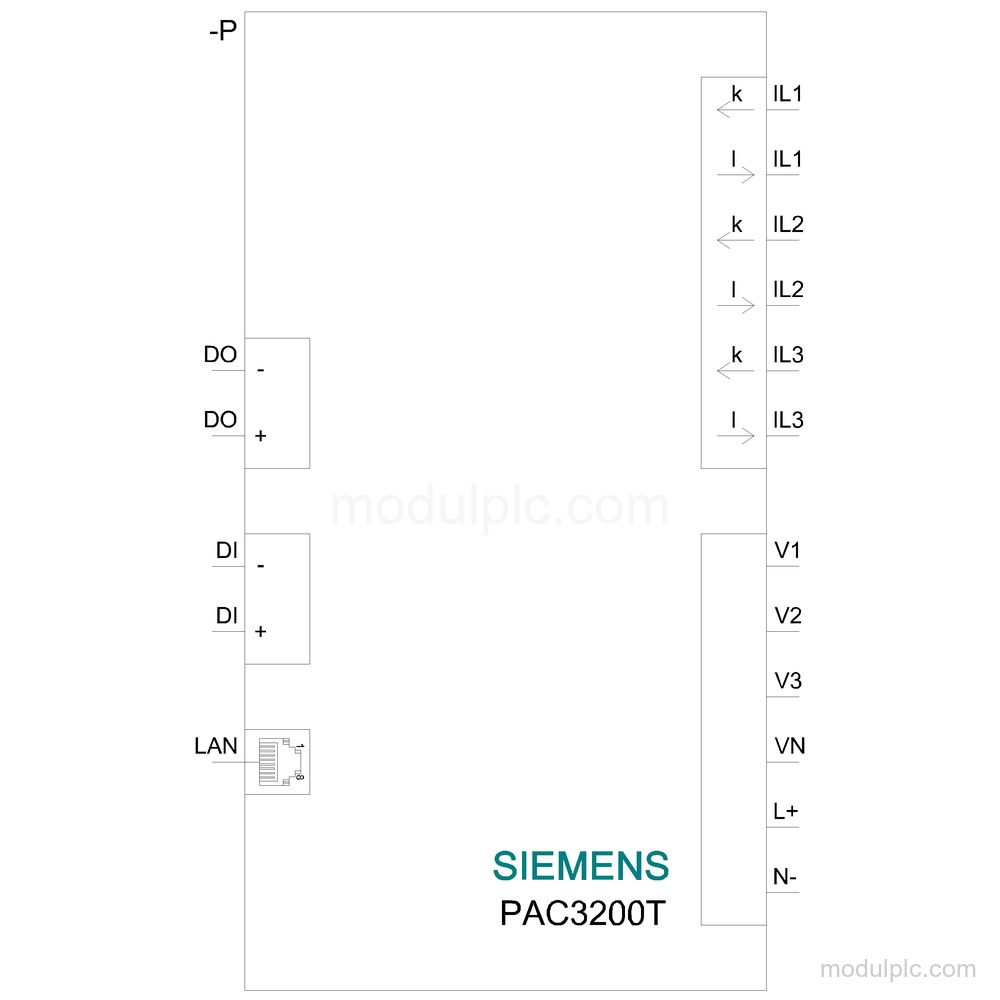

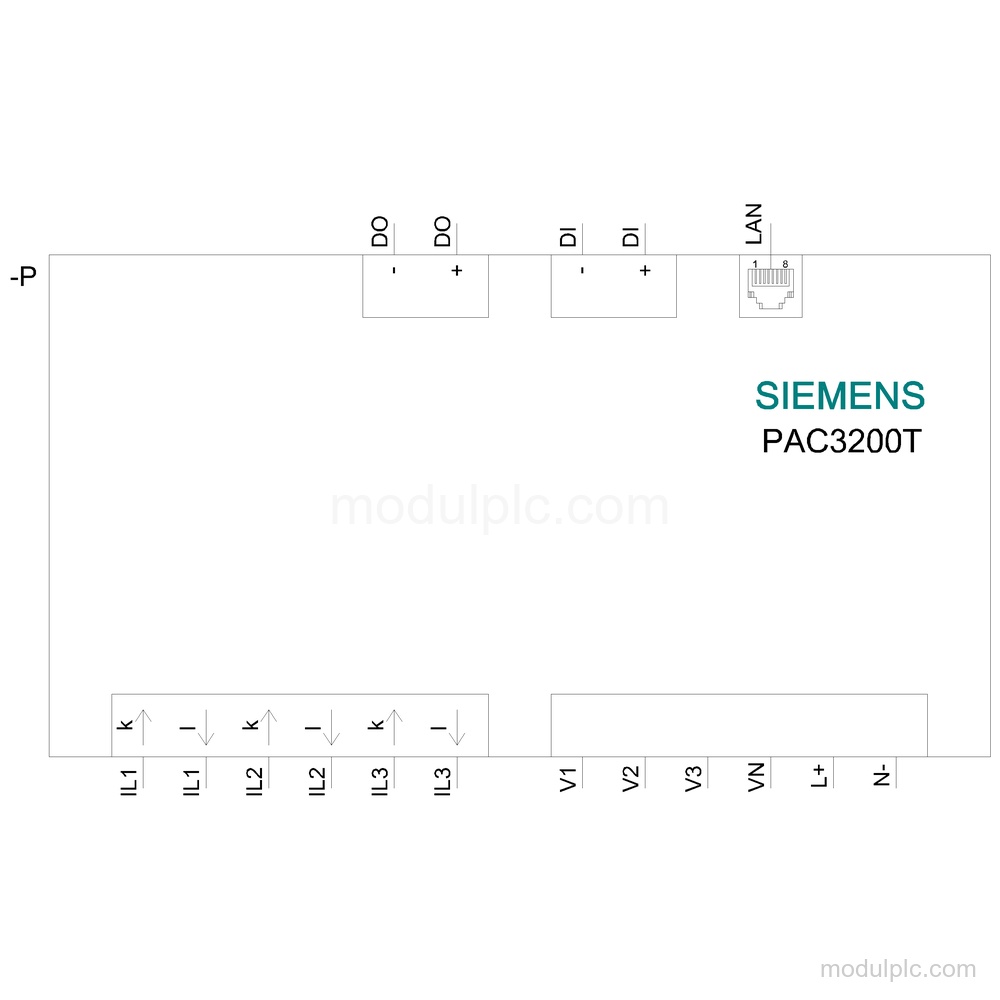

- Цифровые I/O и подключения: Устройство имеет 1 цифровой вход и 1 цифровой выход на твердотельном переключателе. Измерительные входы и цифровой выход используют винтовые клеммы.

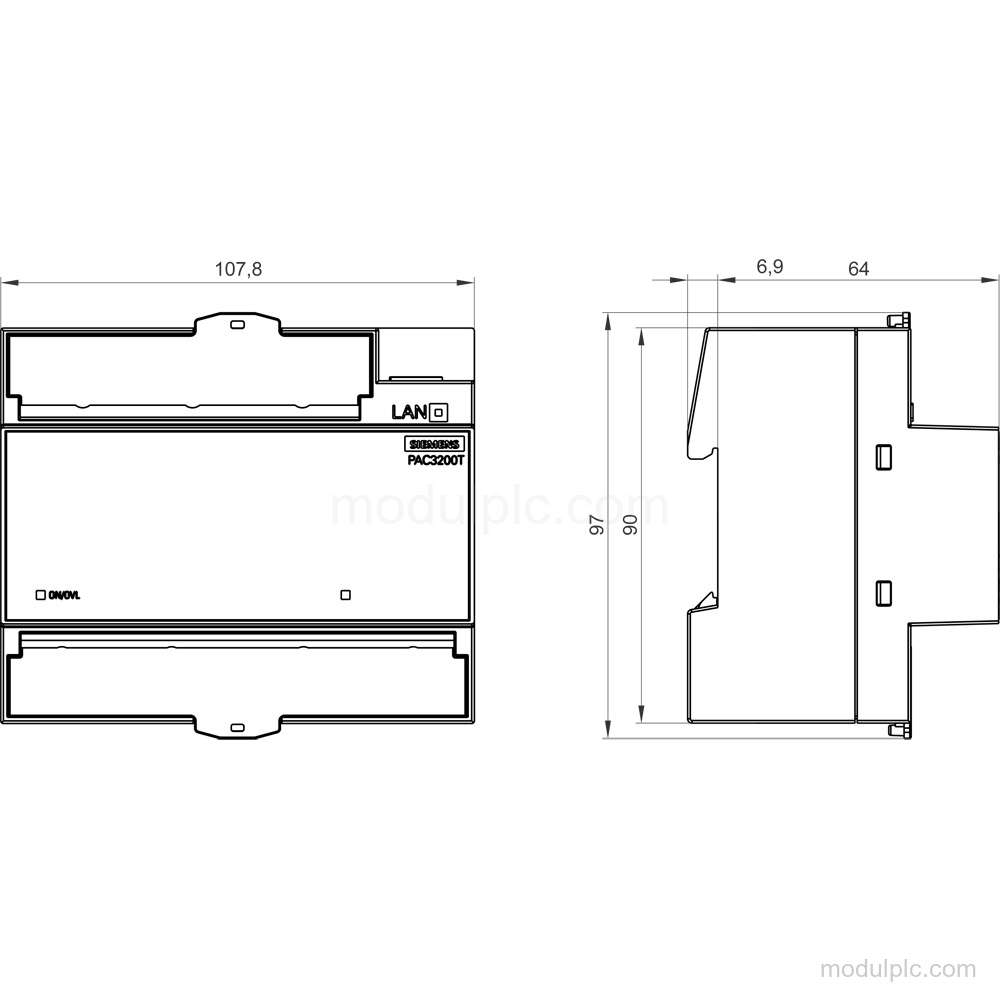

- Монтаж и корпус: Корпус стандартного устройства для монтажной рейки без дисплея устанавливается на DIN-рейку, занимает 6MW и имеет ширину 108 mm, высоту 90 mm и глубину 64 mm.
Часто задаваемые вопросы
1. Что измеряет Siemens 7KM3200-0CA01-1AA0?
Устройство измеряет напряжение, ток, активную и реактивную мощность. Измерение напряжения и тока выполняется методом TRMS.
2. Какое напряжение измеряет 7KM PAC3200T?
Измеряемое напряжение переменного тока составляет от 46 V до 276 V между (PE)N и L и до 400 V между линейными проводниками при максимальном номинальном значении.
3. Какой протокол связи поддерживает устройство?
Интерфейс Ethernet поддерживает MODBUS TCP со скоростью 10 Mbit/s и 100 Mbit/s.
4. Как подключается и устанавливается устройство?
Измерительные входы и цифровой выход используют винтовые клеммы, а устройство устанавливается на DIN-рейку.
