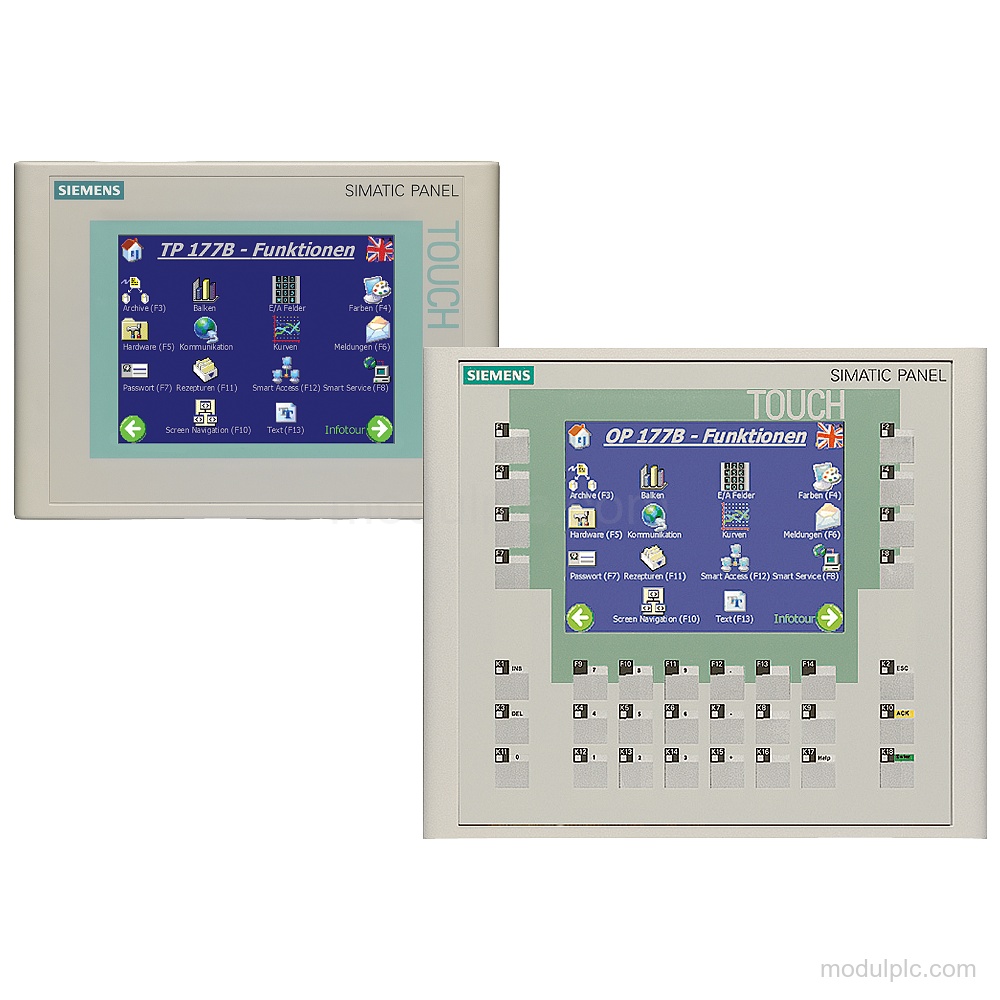

Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип дисплея | Цветной дисплей STN |
| Диагональ экрана | 5.7 in |
| Цвета дисплея | 256 |
| Разрешение | 320 pixel × 240 pixel |
| Сенсорное управление | Аналоговый резистивный сенсорный экран |
| Интерфейс Ethernet | 1x Ethernet (RJ45), максимум 12 Mbit/s |
| Последовательные интерфейсы | 1x RS 422 и 1x RS 485 |
| Протоколы | PROFINET IO, PROFIBUS, EtherNet/IP, TCP/IP, Sm@rtServer и MODBUS |
| Тип напряжения питания | Постоянный ток |
| Номинальный потребляемый ток | 0.24 A |
| Защита спереди/сзади | IP65 спереди; IP20 сзади |
Ключевые особенности
- Дисплей и сенсорный экран: Цветной дисплей STN с диагональю 5.7 in, 256 цветами и разрешением 320 pixel × 240 pixel; аналоговый резистивный сенсорный экран.
- Интерфейсы связи: 1x Ethernet (RJ45) с максимальной скоростью 12 Mbit/s, 1x RS 422, 1x RS 485 и 1 интерфейс USB.
- Поддерживаемые протоколы: Поддерживаются PROFINET IO, PROFIBUS, EtherNet/IP, TCP/IP, Sm@rtServer и MODBUS.
- Питание и потребление: Напряжение питания постоянного тока и номинальный потребляемый ток 0.24 A; интеграл пускового тока I2t составляет 0.5 A2·s.
- Монтаж и защита: Вертикальное монтажное положение; максимально допустимый угол наклона без внешней вентиляции составляет 35°. Степень защиты спереди IP65, сзади IP20.
- Конфигурация и память: Пользовательская конфигурация; конфигурируется с помощью WinCC flexible 2005. Память Flash / RAM предоставляет 2 048 kbyte для пользовательских данных.
Часто задаваемые вопросы
1. Какие протоколы поддерживает 6AV6642-0BA01-1AX1?
Поддерживаются PROFINET IO, PROFIBUS, EtherNet/IP, TCP/IP, Sm@rtServer и MODBUS.
2. Какие интерфейсы предусмотрены?
Предусмотрены 1x Ethernet (RJ45) с максимальной скоростью 12 Mbit/s, 1x RS 422, 1x RS 485 и 1 интерфейс USB.
3. Каковы характеристики дисплея и сенсорного экрана?
Дисплей типа STN имеет размер 5.7 in, 256 цветов и разрешение 320 pixel × 240 pixel. Сенсорное управление аналоговое резистивное.
4. Как выполняются монтаж и защита устройства?
Монтажное положение вертикальное. Максимально допустимый угол наклона без внешней вентиляции составляет 35°. Степень защиты спереди IP65, сзади IP20.
