Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | MTP1500 Unified Comfort PRO Neutral Front |
| Дисплей | Широкоформатный TFT 15.6 in, multi-touch |
| Разрешение | 1 366 × 768 pixel |
| Цвета | 16 777 216 |
| Промышленные интерфейсы Ethernet | 2; 2 порта (коммутатор) + независимый порт |
| Интерфейс RS 422 / 485 | 1 совмещённый интерфейс |
| Интерфейсы USB | 4; USB 3.1 Gen. 1 типа A |
| Протоколы | PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP, MRP |
| Питание | 24 V DC; допустимый диапазон от 19.2 V до 28.8 V |

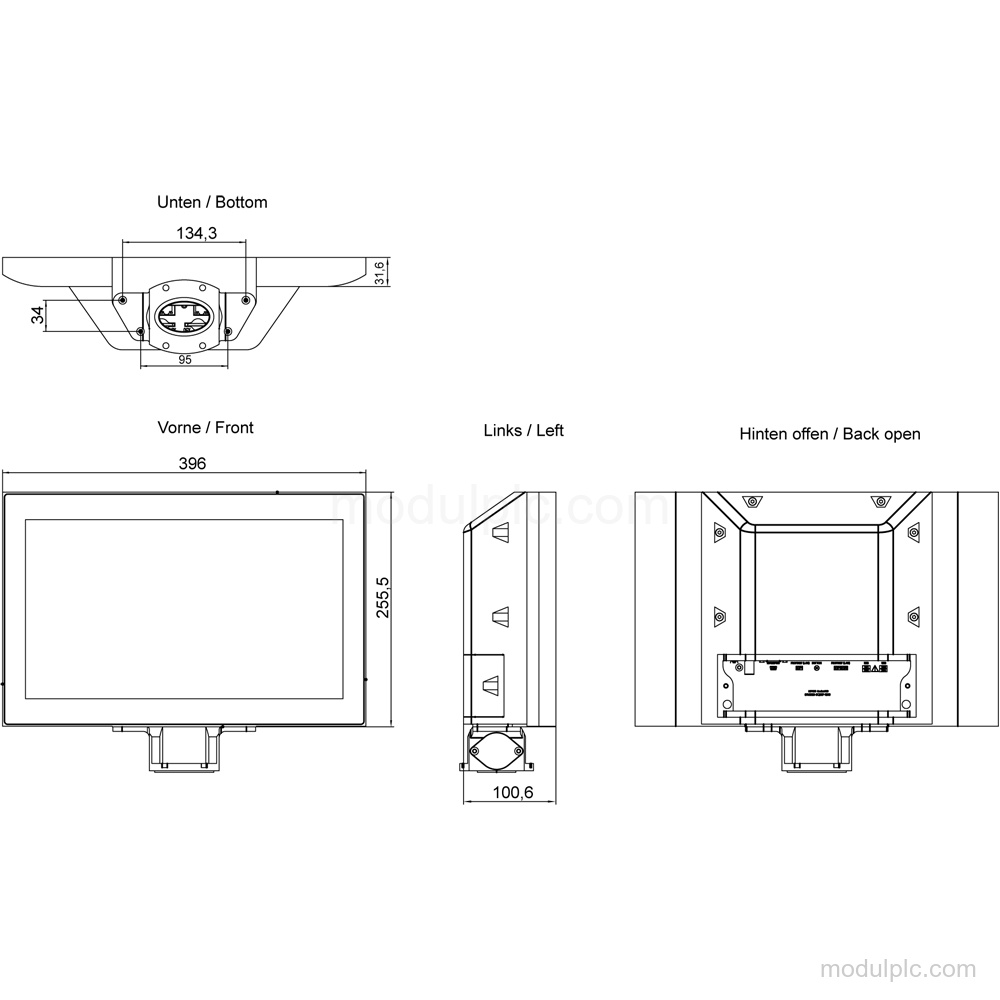

| Установка | На опоре; вертикальный или альбомный формат |
| Степень защиты | IP65 спереди и сзади |
Ключевые особенности
- Широкоформатный дисплей 15.6 in: TFT-дисплей имеет диагональ 15.6 in, разрешение 1 366 × 768 pixel и 16 777 216 цветов.
- Сенсорный экран и экранная клавиатура: Панель поддерживает сенсорное управление и multi-touch, а также имеет числовую и буквенно-цифровую экранные клавиатуры.
- Интерфейсы PROFINET и Ethernet: Панель имеет 2 промышленных интерфейса Ethernet: 2 порта встроенного коммутатора и 1 независимый порт. Поддерживаются PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP и MRP; PROFINET IO не поддерживается.
- Дополнительные интерфейсы: Панель имеет 1 совмещённый интерфейс RS 422 / 485, 4 интерфейса USB 3.1 Gen. 1 типа A и 2 слота для SD-карт.
- Питание 24 V DC: Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V. Номинальный потребляемый ток составляет 0.7 A, максимальный — 1.3 A.
- Установка на опоре и защита IP65: Установка выполняется на опоре в вертикальном или альбомном формате. Установка в портретном формате невозможна, а максимально допустимый угол наклона без внешней вентиляции составляет 35°. Степень защиты спереди и сзади — IP65.
Часто задаваемые вопросы
1. Какие протоколы поддерживает 6AV2128-3QB57-1BX0?
Поддерживаются PROFINET, TCP/IP, DHCP, SNMP, DCP, LLDP и MRP. PROFINET IO и CAN не поддерживаются.
2. Сколько интерфейсов Ethernet и последовательных интерфейсов имеет панель?
Панель имеет 2 промышленных интерфейса Ethernet с 2 портами коммутатора и 1 независимым портом, а также 1 совмещённый интерфейс RS 422 / 485.
3. Какое напряжение питания требуется этой панели HMI?
Номинальное питание составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V.
4. Как устанавливается панель?
Панель устанавливается на опоре в вертикальном или альбомном формате. Портретная установка невозможна; максимально допустимый угол наклона без внешней вентиляции составляет 35°.
