Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | KP1200 Comfort |
| Дисплей | Широкоформатный TFT 12.1 in |
| Функциональные клавиши | 34 |
| Industrial Ethernet | 1; 2 порта (коммутатор) |
| Протоколы | PROFINET, PROFIBUS, EtherNet/IP, MPI |
| Питание | 24 V DC; допустимый диапазон от 19.2 V до 28.8 V |
| Память конфигурации | 12 MB |
| Монтаж | Вертикальный; альбомный формат возможен |
| Защита спереди | IP65 |
Ключевые особенности
- Дисплей и кнопочное управление: Широкоформатный TFT-дисплей 12.1 in с горизонтальным разрешением изображения 1 280 pixel, вертикальным разрешением изображения 800 pixel, 16 777 216 цветами и 34 функциональными клавишами.

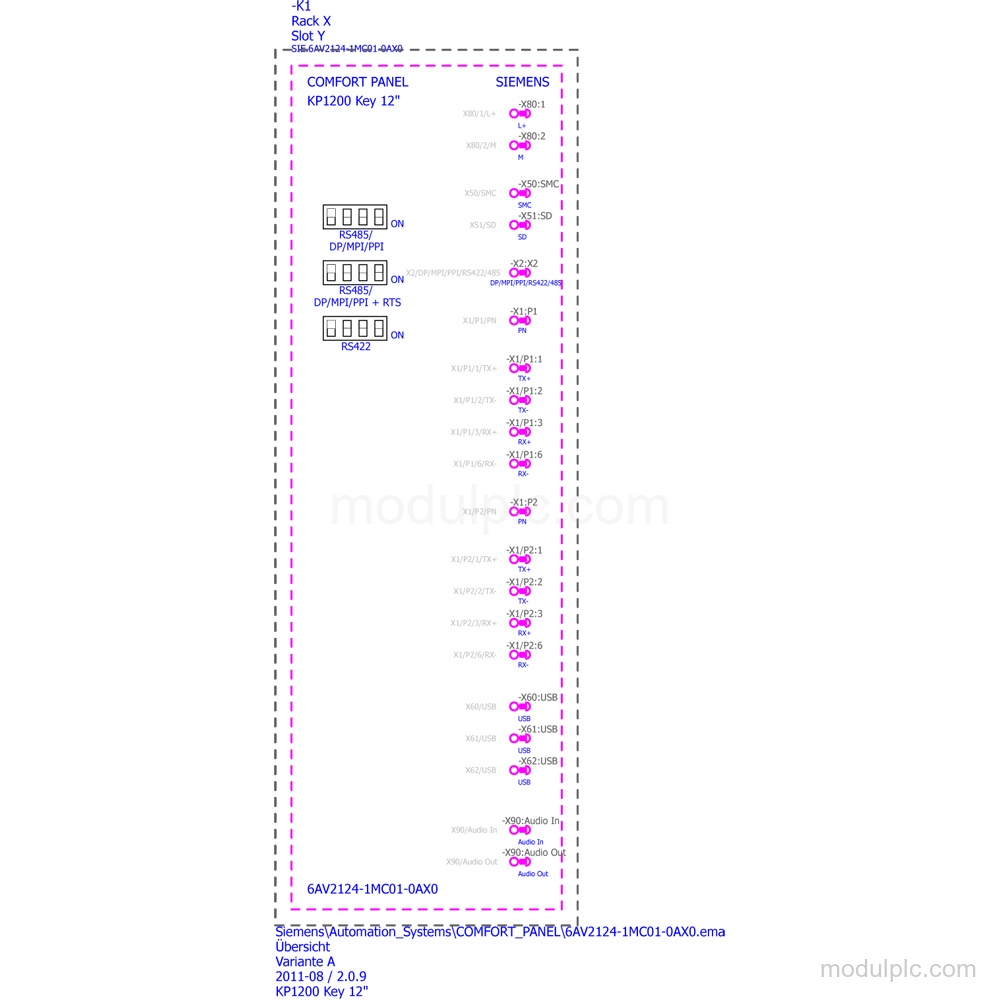

- Промышленные интерфейсы: 1 интерфейс Industrial Ethernet с 2 портами, 1 интерфейс RS 422, 1 интерфейс RS 485, объединённый с RS 422 / 485, 2 интерфейса USB 2.0 и 2 слота для SD-карт.
- Протоколы: Поддерживаются PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP, HTTP, HTTPS, HTML, XML, CSS, Active X и JavaScript.
- Питание и мощность: Питание постоянного тока с номинальным значением 24 V, допустимым диапазоном от 19.2 V до 28.8 V, потребляемым током 0.85 A и типичной потребляемой активной мощностью 20 W.
- Монтаж и защита: Вертикальное монтажное положение; монтаж в альбомном формате возможен, в книжном формате — нет. Максимально допустимый угол наклона без внешней вентиляции: 35°. Степень защиты: IP65 спереди и IP20 сзади.
- Конфигурация и жизненный цикл: Память конфигурации 12 MB, Windows CE 6.0, конфигурирование из WinCC Comfort V11 и статус жизненного цикла продукта: Объявление о поэтапном снятии продукта с производства.
Часто задаваемые вопросы
1. Какие дисплей и клавиатура у 6AV2124-1MC01-0AX0?
Панель имеет широкоформатный TFT-дисплей 12.1 in с 16 777 216 цветами и 34 функциональными клавишами. Сенсорное управление отсутствует.
2. Какие интерфейсы и протоколы поддерживаются?
Панель имеет 1 интерфейс Industrial Ethernet с 2 портами коммутатора, 1 интерфейс RS 422, 1 объединённый интерфейс RS 422 / 485, 2 интерфейса USB 2.0 и 2 слота для SD-карт. Поддерживаются, в частности, PROFINET, PROFIBUS, EtherNet/IP и MPI.
3. Какое напряжение питания требуется панели?
Питание постоянного тока, номинальное значение 24 V, допустимый диапазон — от 19.2 V до 28.8 V.
4. Как выполняются монтаж и защита панели?
Монтажное положение вертикальное, монтаж в альбомном формате возможен. Максимально допустимый угол наклона без внешней вентиляции составляет 35°. Степень защиты — IP65 спереди и IP20 сзади.
