Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип CPU | CPU 1515F-2 PN |
| Рабочая память программы | 750 kbyte |
| Рабочая память данных | 3 Mbyte |
| Интерфейсы PROFINET | 2 |
| Встроенный коммутатор PROFINET | Первый интерфейс (X1), 2-портовый коммутатор |
| Время битовой операции, тип. | 30 ns |
| Номинальное напряжение питания | 24 V DC |
| Допустимое напряжение питания | от 19.2 V до 28.8 V DC |
| SIMATIC Memory Card | Требуется; 1 слот |
| Рабочая температура | от -25 °C до 60 °C при горизонтальном монтаже; от -25 °C до 40 °C при вертикальном монтаже, без конденсации |
Области применения
- Безопасное управление: Поддерживает безопасное программирование в LAD и FBD, включая failsafe.
- Связь PROFINET: Поддерживает функции PROFINET IO Controller и PROFINET IO device.
- Связь по открытым сетям: Поддерживает связь TCP/IP, ISO-on-TCP, UDP, OPC UA и MODBUS TCP.
- Управление движением: Поддерживает технологические объекты Motion Control и предоставляет 2 400 доступных ресурсов Motion Control.
Ключевые особенности
- Безопасный CPU: CPU 1515F-2 PN со статусом функционального состояния HW FS01 и версией прошивки V2.9.
- Рабочая память: Интегрированная рабочая память: 750 kbyte для программы и 3 Mbyte для данных.

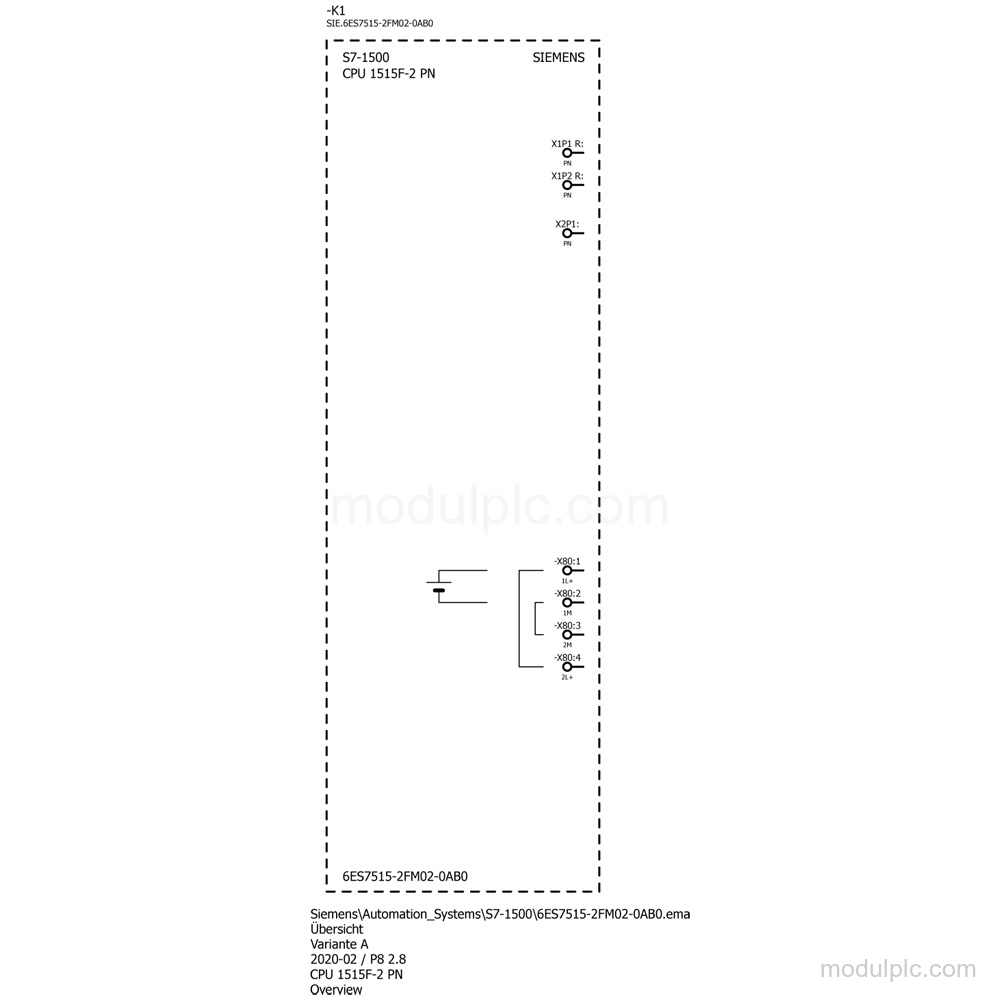

- Интерфейсы PROFINET: 2 интерфейса PROFINET; первый интерфейс имеет встроенный 2-портовый коммутатор, второй интерфейс имеет 1 порт RJ 45.
- Быстродействие обработки: Типичное время обработки CPU для битовых операций: 30 ns.
- Питание и ток: Номинальное напряжение питания: 24 V DC; допустимый диапазон: от 19.2 V до 28.8 V DC. Номинальный потребляемый ток: 0.8 A; максимальный: 1.1 A.

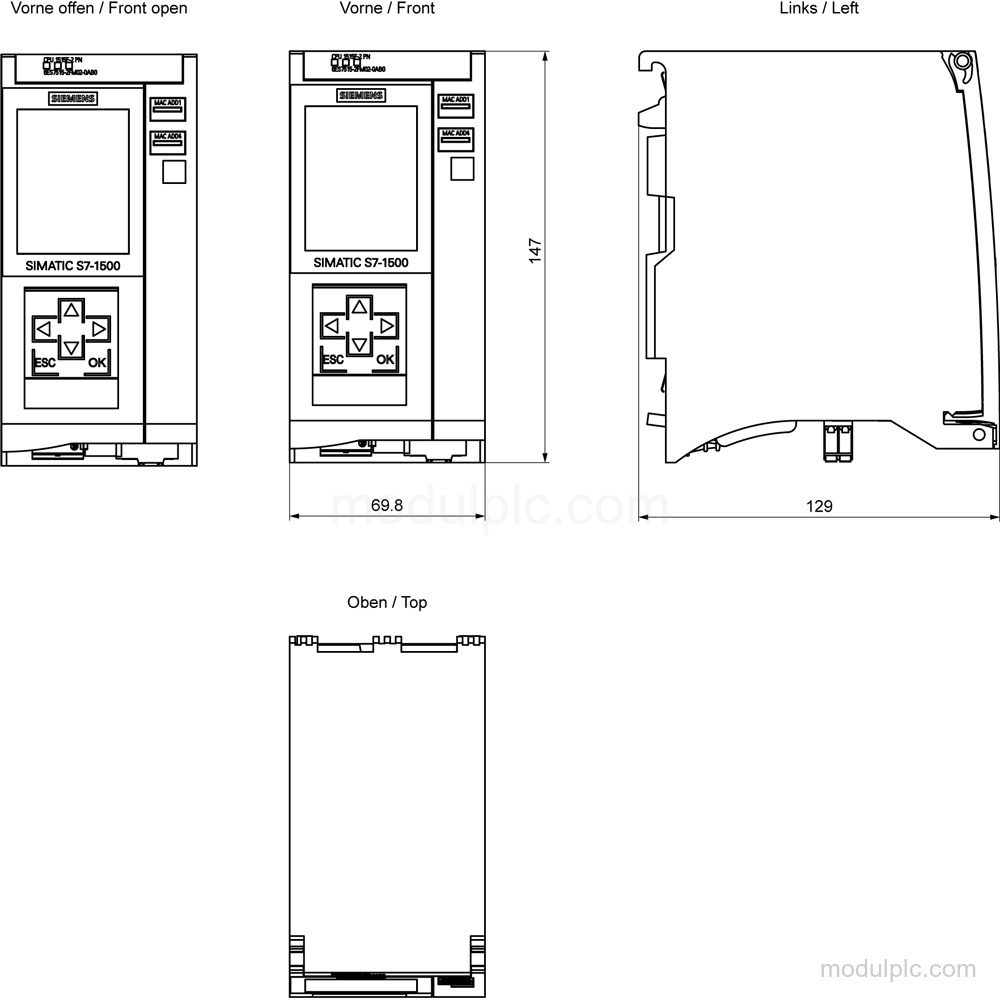

- Монтаж и защита: Размеры: 70 mm × 147 mm × 129 mm; масса около 830 g. Рабочая температура составляет от -25 °C до 60 °C при горизонтальном монтаже и от -25 °C до 40 °C при вертикальном монтаже, без конденсации.
Часто задаваемые вопросы
1. Каково назначение Siemens 6ES7515-2FM02-0AB0?

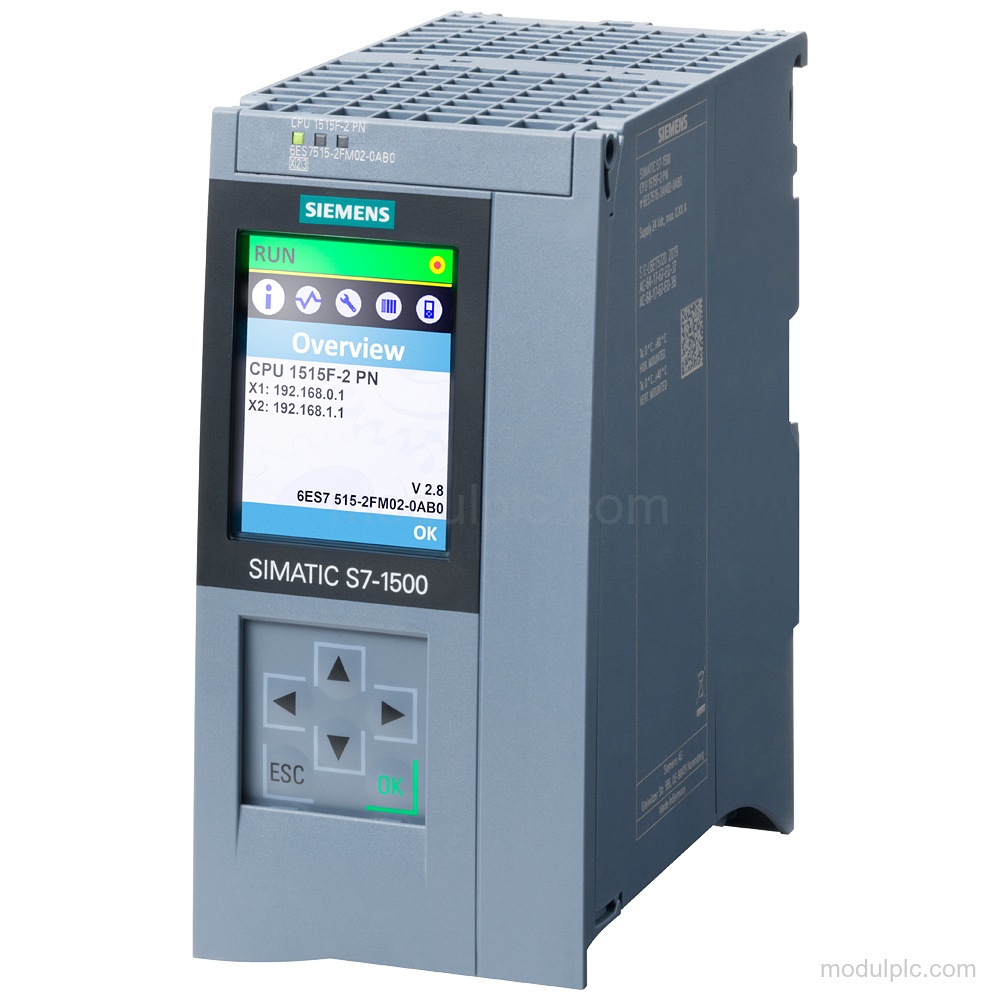

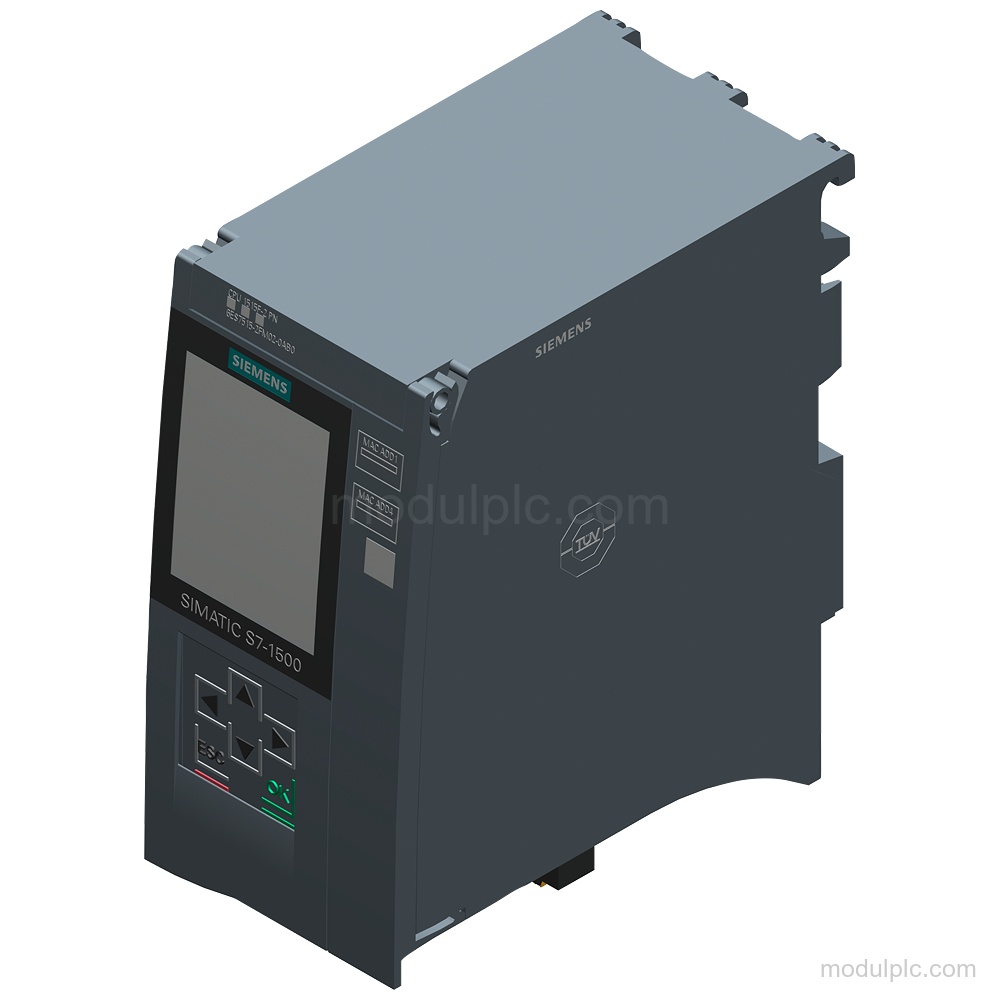

Это центральный процессор SIMATIC S7-1500F CPU 1515F-2 PN с поддержкой безопасного программирования.
2. Сколько интерфейсов PROFINET он имеет?
Он имеет 2 интерфейса PROFINET. Первый интерфейс — PROFINET IRT с 2-портовым коммутатором, второй интерфейс — PROFINET RT.
3. Какое напряжение питания требуется этому CPU?
Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V DC.
4. Входит ли карта памяти в конфигурацию?
Конфигурация поставляется без SIMATIC Memory Card; SIMATIC Memory Card требуется.
