Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип модуля | Изолированный аналоговый модуль ввода SIMATIC S7-300 |
| Аналоговые входные каналы | 8 |
| Поддерживаемые диапазоны напряжения | 1 V до 5 V; -1 V до +1 V; -10 V до +10 V; -5 V до +5 V; -500 mV до +500 mV; -80 mV до +80 mV |
| Поддерживаемые диапазоны тока | 0 до 20 mA; -20 mA до +20 mA; 4 mA до 20 mA |
| Разрешение | 14 bit; Unipolar: 14 bit; bipolar: 13 bit + sign |
| Номинальное напряжение нагрузки L+ | 24 V DC |
| Передний разъём | 20-pin |
| Диагностика | Да; диагностический аварийный сигнал и аварийный сигнал предельного значения параметрируются |
| Изохронный режим | Да |
| Жизненный цикл продукта | Продукт снят с производства |
Области применения
- Сбор аналоговых сигналов: Модуль поддерживает измерение аналоговых напряжения и тока, включая подключение 2-проводных и 4-проводных преобразователей для измерения тока.
Ключевые особенности
- 8 изолированных аналоговых входов: Модуль имеет 8 аналоговых входов для сигналов напряжения и тока. Каналы не изолированы друг от друга, но изолированы от шины объединительной платы и источника питания электроники.
- Поддерживаемые диапазоны сигналов: Диапазоны напряжения включают 1 V до 5 V, -1 V до +1 V, -10 V до +10 V, -5 V до +5 V, -500 mV до +500 mV и -80 mV до +80 mV. Диапазоны тока включают 0 до 20 mA, -20 mA до +20 mA и 4 mA до 20 mA.
- Разрешение 14 bit: Разрешение с выходом за диапазон составляет 14 bit; однополярное разрешение — 14 bit, а биполярное — 13 bit + знак.
- Диагностика и аварийные сигналы: Модуль имеет диагностику, доступную для чтения диагностическую информацию, параметрируемый диагностический аварийный сигнал и параметрируемый аварийный сигнал предельного значения для каналов 0 и 2. Индикация групповой ошибки SF выполняется красным светодиодом.
- Питание 24 V и подключение 20-pin: Номинальное напряжение нагрузки L+ составляет 24 V DC, предусмотрена защита от переполюсовки. Требуется передний разъём 20-pin.

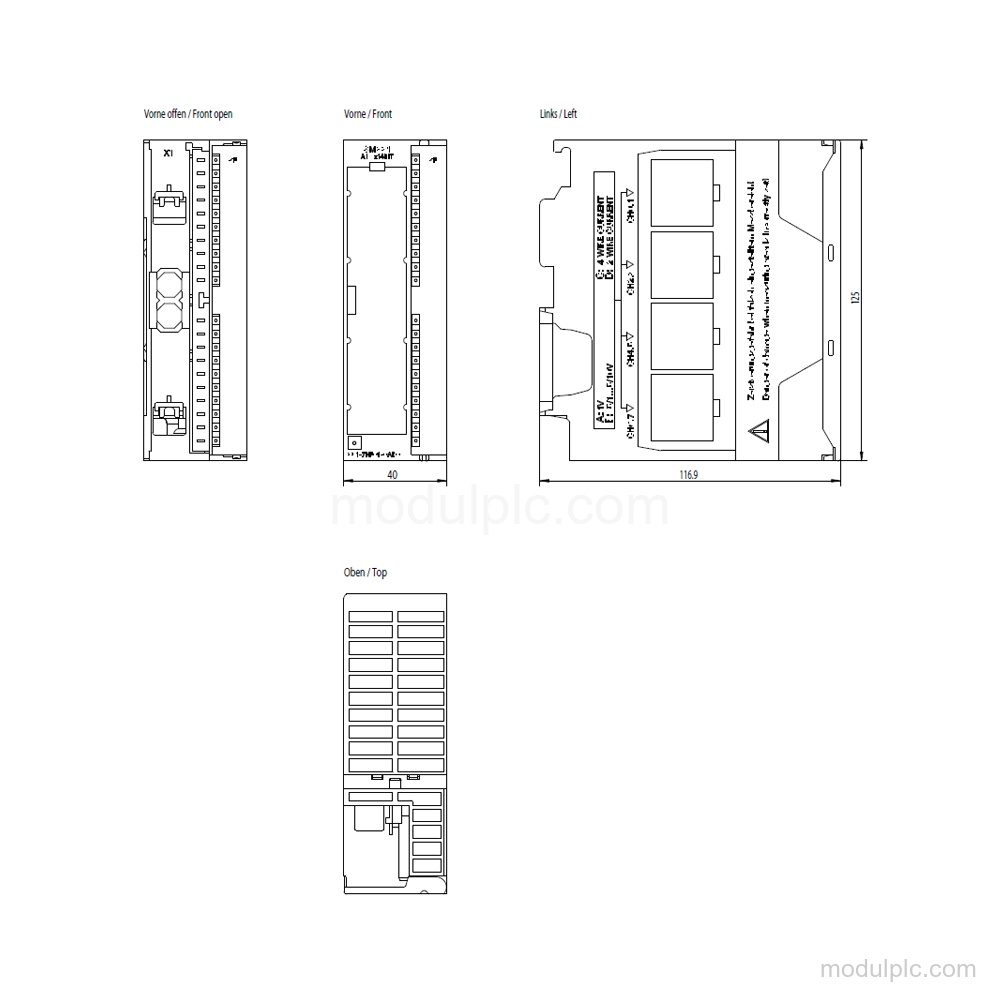

- Изохронный режим и размеры: Изохронный режим поддерживается. Размеры модуля: ширина 40 mm, высота 125 mm, глубина 117 mm; приблизительная масса — 230 g.
Часто задаваемые вопросы
1. Сколько аналоговых входов у 6ES7331-7HF01-0AB0?
Модуль имеет 8 аналоговых входов.
2. Какие диапазоны напряжения и тока поддерживает модуль?
Поддерживаются диапазоны напряжения 1 V до 5 V, -1 V до +1 V, -10 V до +10 V, -5 V до +5 V, -500 mV до +500 mV и -80 mV до +80 mV. Диапазоны тока: 0 до 20 mA, -20 mA до +20 mA и 4 mA до 20 mA.
3. Какое разрешение обеспечивает этот аналоговый модуль ввода?
Разрешение с выходом за диапазон составляет 14 bit; однополярное разрешение — 14 bit, а биполярное — 13 bit + знак.
4. Есть ли у модуля диагностика и аварийные сигналы?
Да. Он имеет доступную для чтения диагностическую информацию, параметрируемый диагностический аварийный сигнал, параметрируемый аварийный сигнал предельного значения для каналов 0 и 2 и красную светодиодную индикацию групповой ошибки SF.
5. Какие разъём и питание требуются модулю?
Требуется передний разъём 20-pin; номинальное напряжение нагрузки L+ составляет 24 V DC.
