Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Дискретные выходы | 32 |
| Номинальное напряжение нагрузки | 120 V; 120/230 V AC |
| Допустимый диапазон напряжения нагрузки AC | от 79 V до 264 V |
| Номинальный выходной ток для сигнала "1" | 1 A |
| Диагностика | Перегоревший предохранитель или отсутствие напряжения нагрузки |
| Гальваническое разделение | Между каналами группами по 8; между каналами и шиной объединительной платы через оптопару |
| Требуемый передний разъём | 20-pin |
Области применения
- Управление дискретными выходами: Управляет цифровыми нагрузками AC через 32 изолированных дискретных выхода.
- Резервное управление нагрузкой: Поддерживает резервное управление нагрузкой с использованием выходов одной группы.
Ключевые особенности
- 32 изолированных дискретных выхода: Имеет 32 дискретных выхода с гальваническим разделением между каналами группами по 8 и между каналами и шиной объединительной платы через оптопару.
- Напряжение нагрузки AC: Номинальное напряжение нагрузки составляет 120 V; 120/230 V AC, допустимый диапазон AC — от 79 V до 264 V, диапазон частоты — от 47 Hz до 63 Hz.
- Выходной ток 1 A: Номинальный выходной ток для сигнала "1" составляет 1 A. Допустимый диапазон — от 10 mA до 1 A при 0 до 40 °C и при 40 до 60 °C.
- Диагностика выходов: Диагностика обнаруживает перегоревший предохранитель или отсутствие напряжения нагрузки. Предусмотрены красный светодиод групповой ошибки SF и зелёные индикаторы состояния дискретного выхода для каждого канала.
- Переключение и время задержки: Максимальная частота переключения составляет 10 Hz для резистивной нагрузки, 0.5 Hz для индуктивной нагрузки и 1 Hz для ламповой нагрузки. Задержка выхода — до 1 цикла AC для переходов "0" в "1" и "1" в "0" с резистивной нагрузкой.

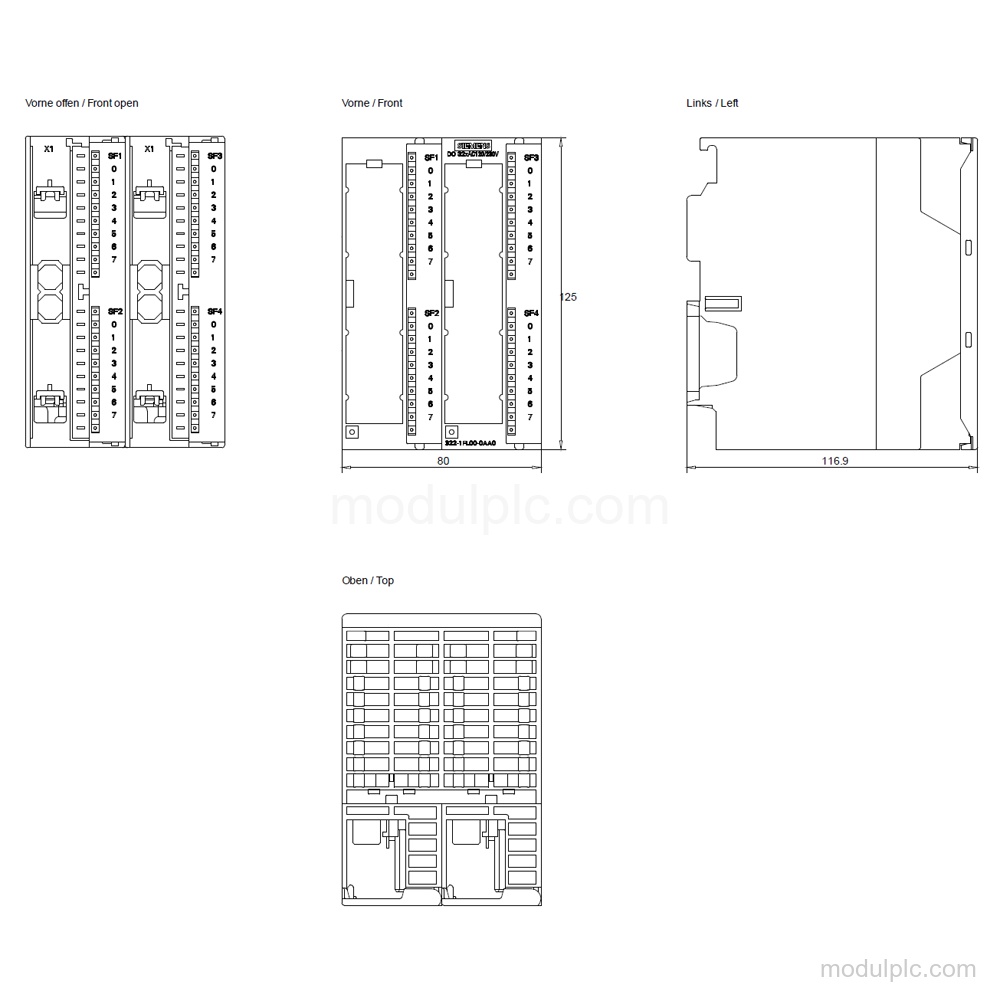

- Установка double-width: Для модуля требуется передний разъём 20-pin; размеры составляют 80 mm по ширине, 125 mm по высоте и 117 mm по глубине.
Часто задаваемые вопросы
1. Сколько дискретных выходов у 6ES7322-1FL00-0AA0?
Модуль имеет 32 дискретных выхода.
2. Какое напряжение нагрузки поддерживает этот модуль дискретного вывода?
Номинальное напряжение нагрузки составляет 120 V; 120/230 V AC, допустимый диапазон — от 79 V до 264 V, а диапазон частоты — от 47 Hz до 63 Hz.
3. Каков номинальный выходной ток?
Номинальный выходной ток для сигнала "1" составляет 1 A. При 0 до 40 °C и при 40 до 60 °C допустимый диапазон составляет от 10 mA до 1 A.
4. Какие функции диагностики и индикаторы предусмотрены?
Диагностика обнаруживает перегоревший предохранитель или отсутствие напряжения нагрузки. Модуль имеет красный светодиод групповой ошибки SF и зелёные индикаторы состояния дискретного выхода для каждого канала.
5. Какие разъём и размеры нужно проверить перед запросом?
Требуемый передний разъём — 20-pin. Размеры: 80 mm по ширине, 125 mm по высоте и 117 mm по глубине.
