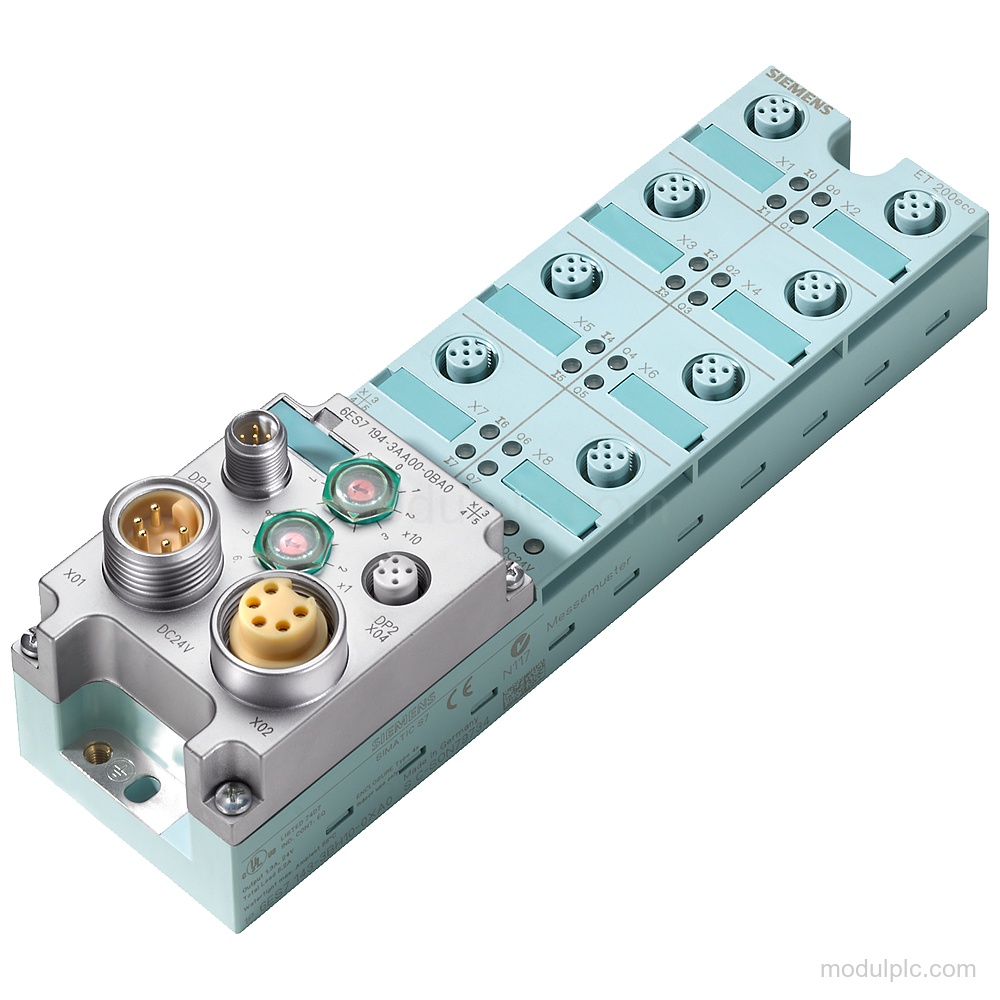

Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Каналы дискретных входов | 8 |
| Номинальное входное напряжение | 24 V DC |
| Входной сигнал 0 | от -3 V до +5 V |
| Входной сигнал 1 | от 13 V до 30 V |
| Протокол связи | PROFIBUS DP |
| Максимальная скорость передачи | 12 Mbit/s |
| Подключение | Круглые разъёмы M12 на 4/5 контактов |
| Степень защиты IP | IP65/67 |
| Номинальное напряжение питания | 24 V DC |
Ключевые особенности
- Дискретные входы: 8 дискретных входов с номинальным входным напряжением 24 V DC и характеристикой входа типа 1 по IEC 61131.
- Диапазоны входных сигналов: Сигнал 0: от -3 V до +5 V; сигнал 1: от 13 V до 30 V. Типичный входной ток для сигнала 1 составляет 7 mA.
- Питание энкодеров: 8 выходов обеспечивают питание энкодеров 24 V DC с электронной защитой от короткого замыкания.
- Связь PROFIBUS DP: Поддерживается PROFIBUS DP с максимальной скоростью передачи 12 Mbit/s.
- Диагностика и гальваническое разделение: Диагностическая информация доступна для считывания; предусмотрен красный светодиод групповой ошибки SF. PROFIBUS DP гальванически отделён от всех остальных компонентов цепи.
- Подключение и защита: Модуль имеет круглые разъёмы M12 на 4/5 контактов и степень защиты IP65/67.
Часто задаваемые вопросы
1. Сколько дискретных входов у 6ES7141-3BF00-0XA0?
Модуль имеет 8 дискретных входов.
2. Какие входные сигналы поддерживает модуль?
Номинальное входное напряжение составляет 24 V DC. Сигнал 0 — от -3 V до +5 V, а сигнал 1 — от 13 V до 30 V.
3. Какие протокол связи и скорость передачи поддерживаются?
Поддерживается PROFIBUS DP с максимальной скоростью передачи 12 Mbit/s.
4. Какие разъёмы и степень защиты предусмотрены?
Модуль имеет круглые разъёмы M12 на 4/5 контактов и степень защиты IP65/67.
