Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|

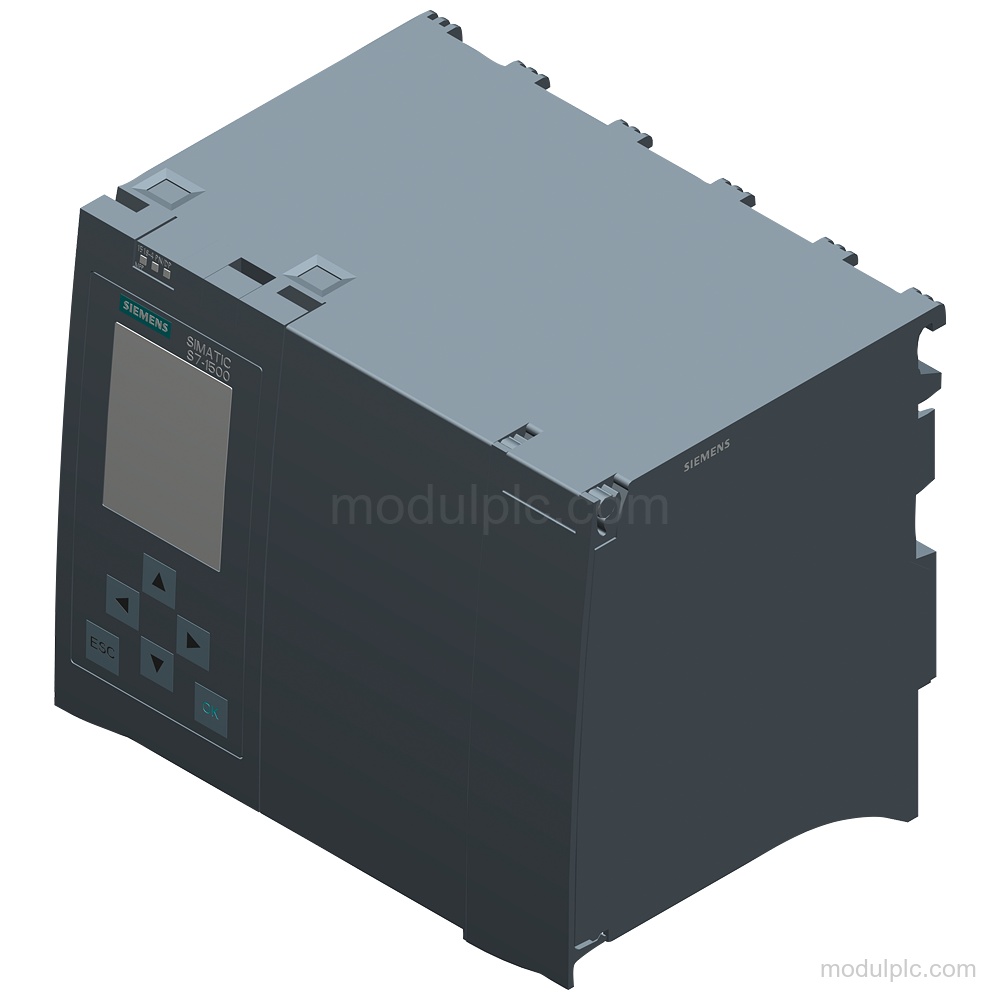

| Тип изделия | CPU 1518F-4 PN/DP MFP |
| Напряжение питания | 24 V DC номинальное; допустимо от 19.2 V до 28.8 V DC |
| Интерфейсы PROFINET | 3 |
| Интерфейсы PROFIBUS | 1 |
| Время битовой операции | обычно 1 ns |
| Рабочая память программы | 9 Mbyte |
| Рабочая память данных | 60 Mbyte |
| Требуется SIMATIC Memory Card | Да; не менее 2 GB |
| Уровень эксплуатационной безопасности | PLe согласно ISO 13849-1 |
| Уровень полноты безопасности | SIL 3 согласно IEC 61508 |
Области применения
- Связь PROFINET I/O: CPU поддерживает связь PROFINET IO Controller и PROFINET IO device, включая PROFINET IRT на первом интерфейсе.
- Связь PROFIBUS: Встроенный мастер PROFIBUS DP поддерживает до 125 устройств DP и до 48 соединений.
Ключевые особенности
- Отказоустойчивый комплект CPU: CPU 1518F-4 PN/DP MFP с лицензиями C/C++ Runtime и OPC UA Runtime.

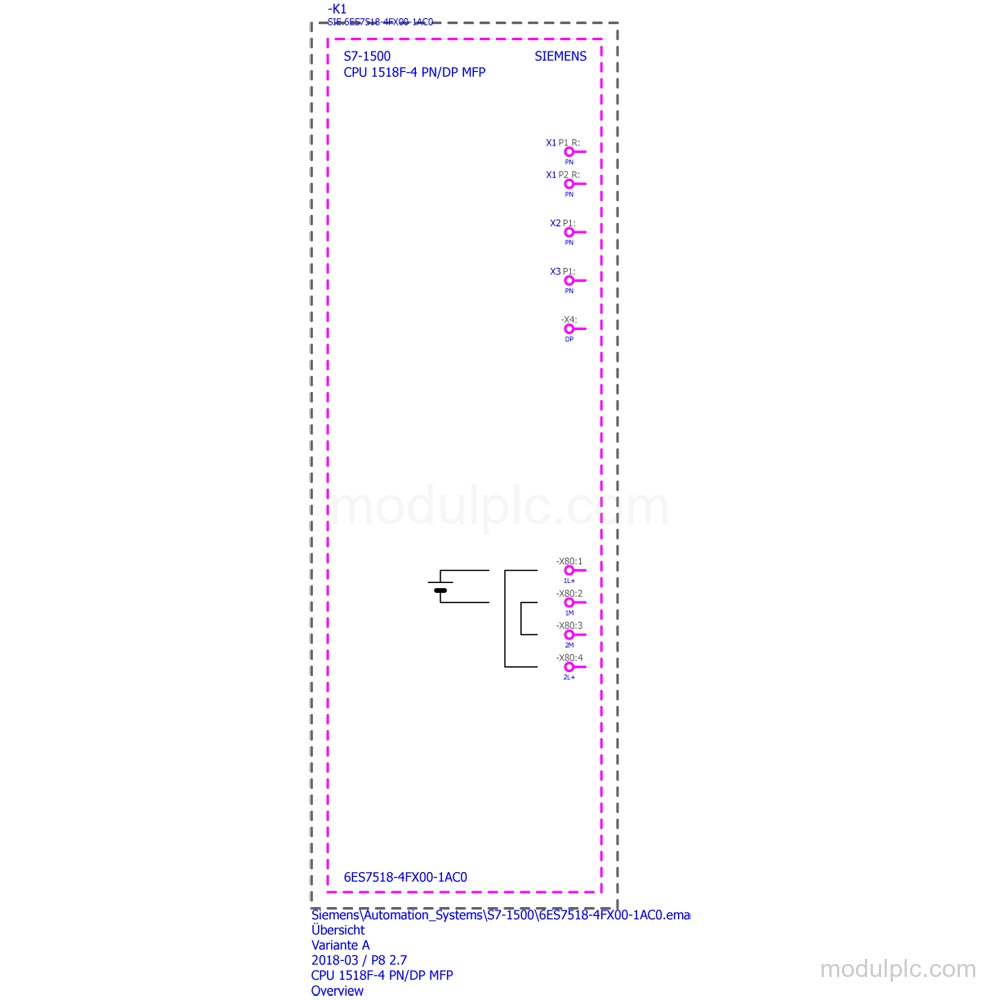

- Интерфейсы PROFINET и PROFIBUS: 3 интерфейса PROFINET и 1 интерфейс PROFIBUS; первый интерфейс имеет PROFINET IRT с 2-портовым коммутатором.
- Производительность обработки: Битовые операции: обычно 1 ns; операции со словами и арифметика с фиксированной точкой: обычно 2 ns; арифметика с плавающей точкой: обычно 6 ns.
- Рабочая память: 9 Mbyte для программы, 60 Mbyte для данных, 50 Mbyte для библиотеки функций CPU и 1 024 Mbyte для приложения C/C++ Runtime.
- Электропитание: Номинальное напряжение питания: 24 V DC; допустимый диапазон: от 19.2 V до 28.8 V DC; предусмотрена защита от переполюсовки.
- Функциональная безопасность: Performance level PLe согласно ISO 13849-1 и SIL 3 согласно IEC 61508 в безопасном режиме.
Часто задаваемые вопросы
1. Сколько интерфейсов PROFINET и PROFIBUS имеет 6ES7518-4FX00-1AC0?
Он имеет 3 интерфейса PROFINET и 1 интерфейс PROFIBUS. Первый интерфейс PROFINET обеспечивает PROFINET IRT с 2-портовым коммутатором.
2. Какое напряжение питания требуется CPU?
Номинальное напряжение питания составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V DC.
3. Какой объём рабочей памяти доступен?
CPU имеет 9 Mbyte для программы и 60 Mbyte для данных. Также предусмотрено 50 Mbyte для библиотеки функций CPU и 1 024 Mbyte для приложения C/C++ Runtime.
4. Входит ли SIMATIC Memory Card в комплект CPU?
SIMATIC Memory Card требуется; карта должна иметь объём не менее 2 GB.
5. Какие размеры и массу нужно проверить перед запросом?

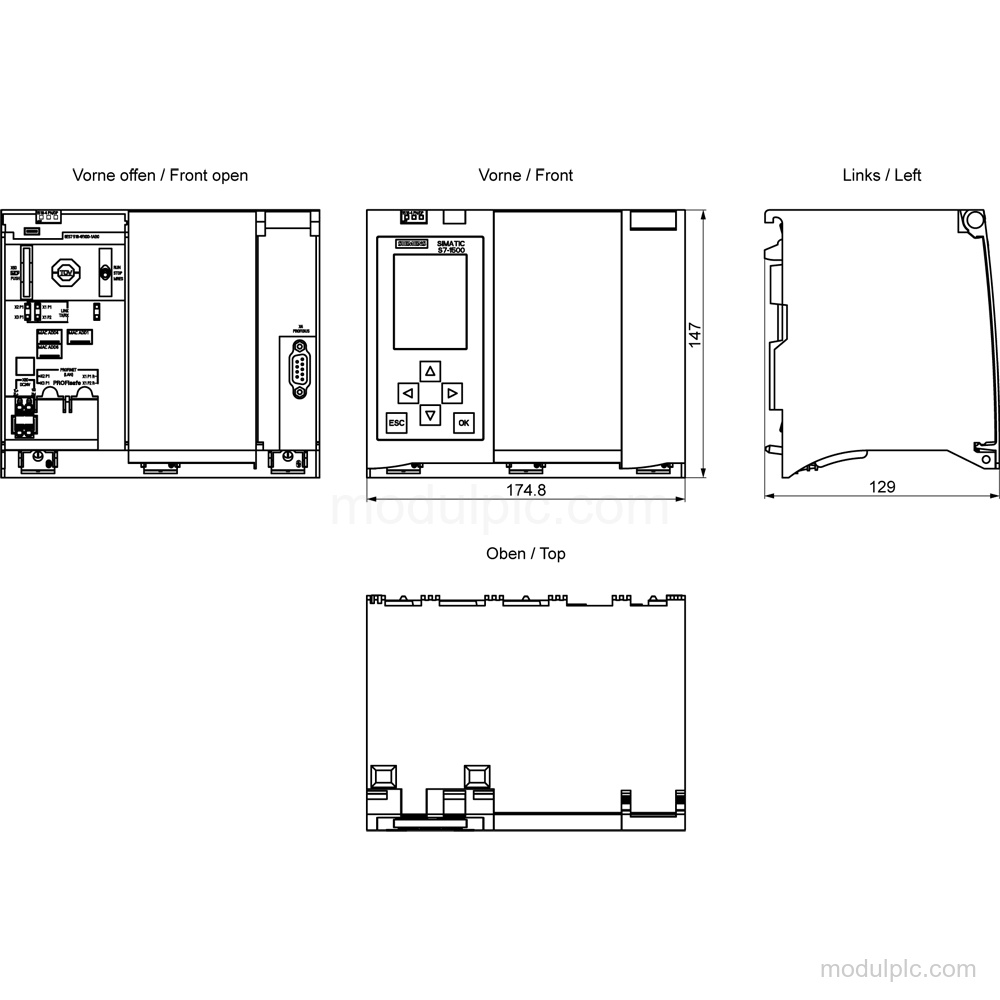

Размеры CPU: ширина 175 mm, высота 147 mm и глубина 129 mm. Масса составляет около 2 093 g.
