Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|

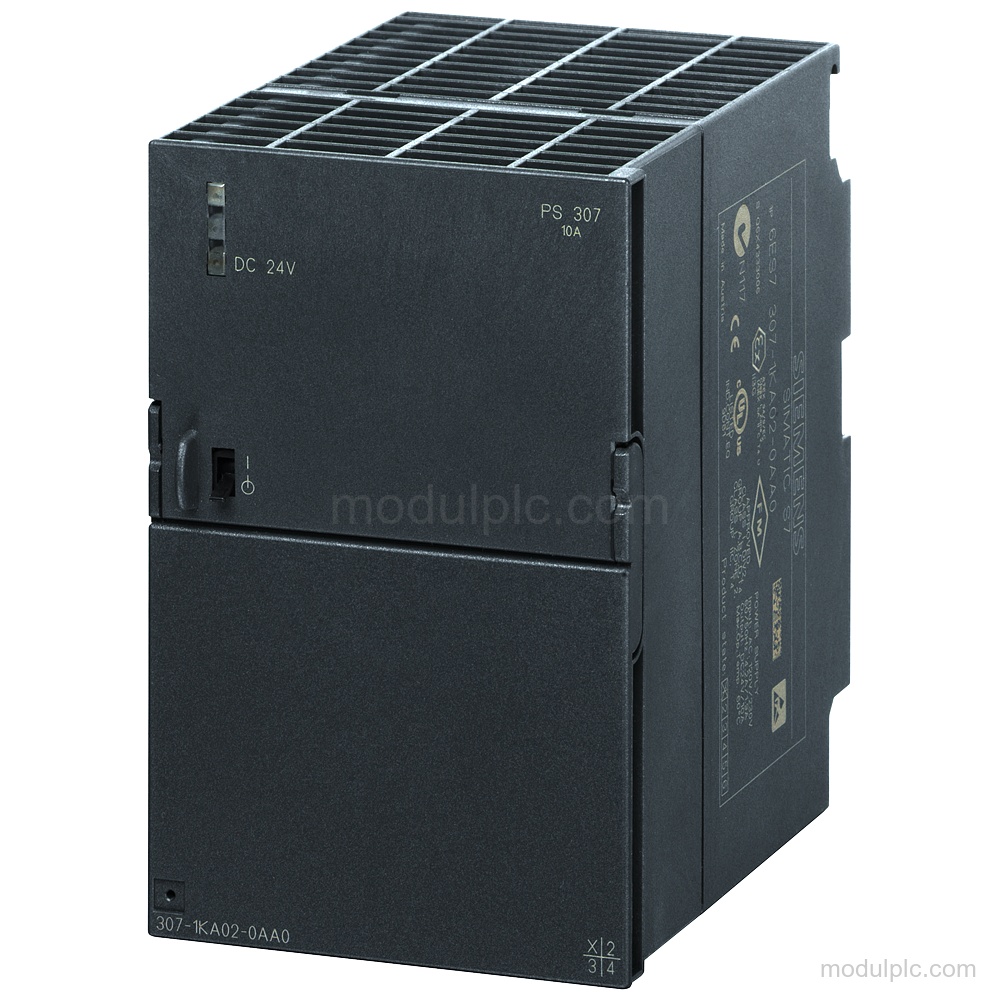

| Тип продукта | Стабилизированный источник питания SIPLUS S7-300 PS 307 |
| На базе | 6ES7307-1KA02-0AA0 |
| Вход AC | 120 V AC: от 85 до 132 V AC; 230 V AC: от 170 до 264 V AC |
| Частота питающей сети | от 47 Hz до 63 Hz |
| Выходное напряжение DC | 24 V; допустимый диапазон от 23.27 V до 24.72 V |
| Номинальный выходной ток | 10 A; 7 A при > 60 °C |
| Входная мощность | Активная мощность 267 W, тип. |
| КПД | 90 % приблизительно, при номинальных Ua и Ia |
| Защита выхода | Электронная защита от короткого замыкания и отключение при перенапряжении < 28.8 V с автоматическим перезапуском |
| Индикация состояния | Зелёный светодиод состояния выхода 24 V OK |
| Конформное покрытие | -25…+70 °C |
| Жизненный цикл продукта | Продукт снят с производства |
Области применения
- Стабилизированное питание: Обеспечивает стабилизированное питание 24 V DC от входа 120/230 V AC для указанной конфигурации источника питания.
Ключевые особенности
- Вход AC: Номинальные значения входа: 120 V AC с допустимым диапазоном от 85 до 132 V AC или 230 V AC с допустимым диапазоном от 170 до 264 V AC.
- Выход DC: Номинальное выходное напряжение — 24 V DC, допустимый диапазон — от 23.27 V до 24.72 V.
- Выходной ток: Номинальный выходной ток — 10 A; 7 A при > 60 °C. Выходы можно соединять параллельно.
- Частота питающей сети: Допустимый диапазон частоты питающей сети — от 47 Hz до 63 Hz.
- Защита и индикация: Источник питания имеет электронную защиту от короткого замыкания с автоматическим перезапуском, защиту от перенапряжения с отключением при < 28.8 V и зелёный светодиод состояния 24 V OK.
- Конформное покрытие: Запасная часть имеет конформное покрытие и диапазон температур -25…+70 °C.
Часто задаваемые вопросы
1. Какие входные и выходные значения имеет 6AG1307-1KA02-7AA0?
Он имеет вход 120/230 V AC и номинальный выход 24 V DC/10 A. Допустимые диапазоны входа составляют от 85 до 132 V AC и от 170 до 264 V AC.
2. Каков предел выходного тока?
Номинальный выходной ток составляет 10 A; при > 60 °C он составляет 7 A. Максимальный непрерывный ток короткого замыкания — 12 A.
3. Как защищён выход?
Предусмотрены электронная защита от короткого замыкания и защита от перенапряжения. При перенапряжении < 28.8 V происходит отключение с автоматическим перезапуском.
4. Что показывает готовность выхода 24 V?
Зелёный светодиод состояния показывает 24 V OK.
