Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | TP700 Comfort Outdoor |
| Дисплей | 7 in TFT, 800 pixel × 480 pixel, 16 777 216 цветов |
| Сенсорное управление | Аналогово-резистивный сенсорный экран |
| Интерфейсы Industrial Ethernet | 2 |
| Интерфейсы USB | 2; USB 2.0 |
| Питание | 24 V DC; допустимый диапазон от 19.2 V до 28.8 V |
| Номинальный потребляемый ток | 0.7 A |
| Типичная потребляемая активная мощность | 17 W |
| Защита спереди | IP66 |
| Защита сзади | IP20 |
| Монтажный вырез | 198 mm × 142 mm |
Области применения
- Обработка сообщений и аварий: Панель поддерживает индикацию сообщений, систему аварий с буфером и квитированием, 4 000 битовых сообщений и 200 аналоговых сообщений.
- Отображение и ввод технологических значений: Панель поддерживает отображение технологических значений и ввод заданных технологических значений.
- Управление рецептами: Панель поддерживает управление рецептами: 300 рецептов, 500 записей данных на рецепт и 1 000 элементов на запись данных.
Ключевые особенности
- Широкоформатный TFT-сенсорный экран 7": Экран имеет разрешение 800 pixel × 480 pixel, 16 777 216 цветов, светодиодную подсветку и аналогово-резистивное сенсорное управление.

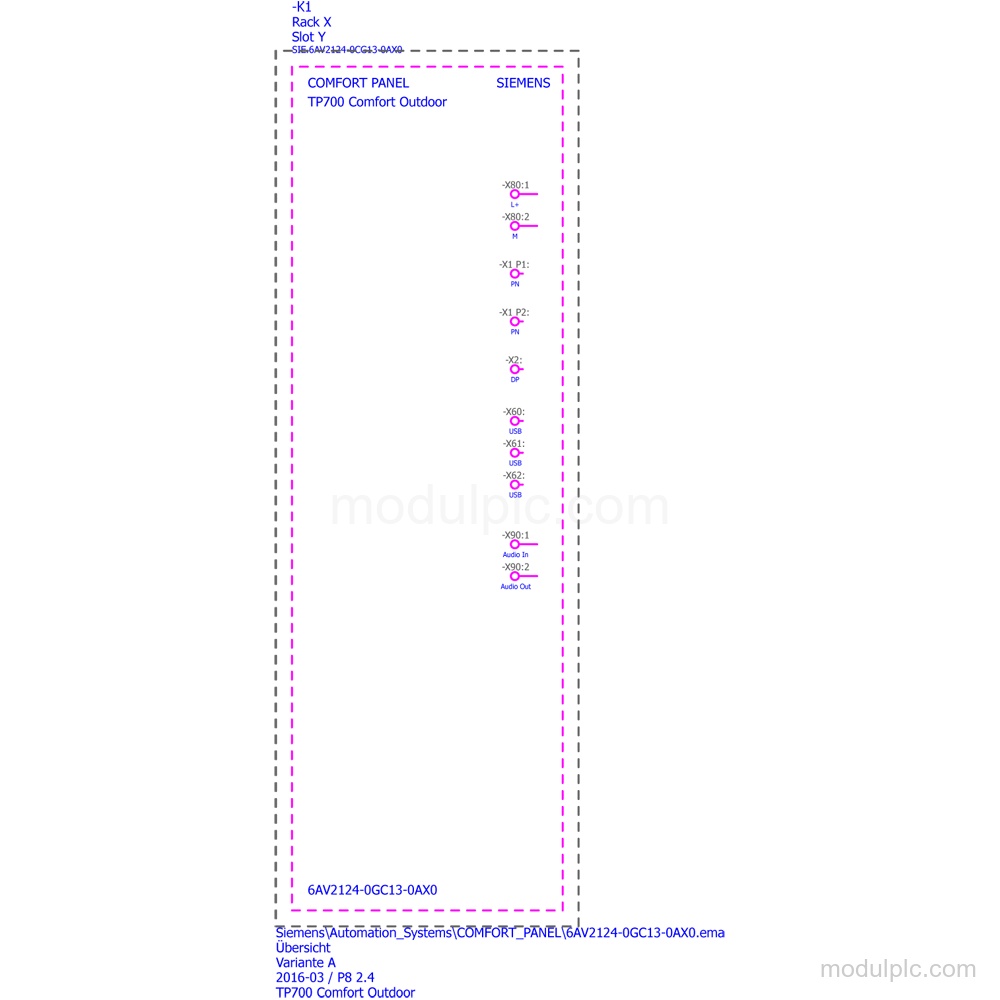

- Промышленные коммуникационные интерфейсы: Панель имеет 2 интерфейса Industrial Ethernet, 1 комбинированный интерфейс RS 422/485, 2 интерфейса USB 2.0 и 2 слота для SD-карт.
- Поддерживаемые протоколы: Поддерживаются PROFINET, PROFINET IO, IRT при использовании WinCC V13 SP1 HSP или выше, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP и MODBUS.
- Питание 24 V DC: Номинальное питание составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V, номинальный потребляемый ток — 0.7 A, типичная потребляемая активная мощность — 17 W.
- Наружное исполнение и защита: Панель имеет конформное покрытие, алюминиевую лицевую часть с порошковым покрытием и защитой от УФ-излучения, степень защиты IP66 спереди и IP20 сзади.
- Монтаж и ограничения эксплуатации: Возможен вертикальный монтаж, а также монтаж в книжной и альбомной ориентации. Максимально допустимый угол наклона без внешней вентиляции составляет 35°; пределы эксплуатации зависят от положения монтажа и наклона.
Часто задаваемые вопросы
1. Какие дисплей и сенсорная технология используются в 6AG1124-0GC13-2AX0?
Панель имеет TFT-дисплей 7 in с разрешением 800 pixel × 480 pixel, 16 777 216 цветами и аналогово-резистивным сенсорным экраном.
2. Какие коммуникационные интерфейсы предусмотрены?
Предусмотрены 2 интерфейса Industrial Ethernet, 1 комбинированный интерфейс RS 422/485, 2 интерфейса USB 2.0, 2 слота для SD-карт и MPI/PROFIBUS DP.
3. Какие протоколы поддерживает панель?
Поддерживаются PROFINET, PROFINET IO, PROFIBUS, EtherNet/IP, MPI, TCP/IP, DHCP, SNMP, DCP, LLDP и MODBUS. Для IRT и MRP требуется WinCC V13 SP1 HSP или выше.
4. Какие параметры питания и монтажа нужно проверить?
Питание составляет 24 V DC, допустимый диапазон — от 19.2 V до 28.8 V. Монтажный вырез — 198 mm × 142 mm, глубина монтажа — 64.6 mm.
