Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|

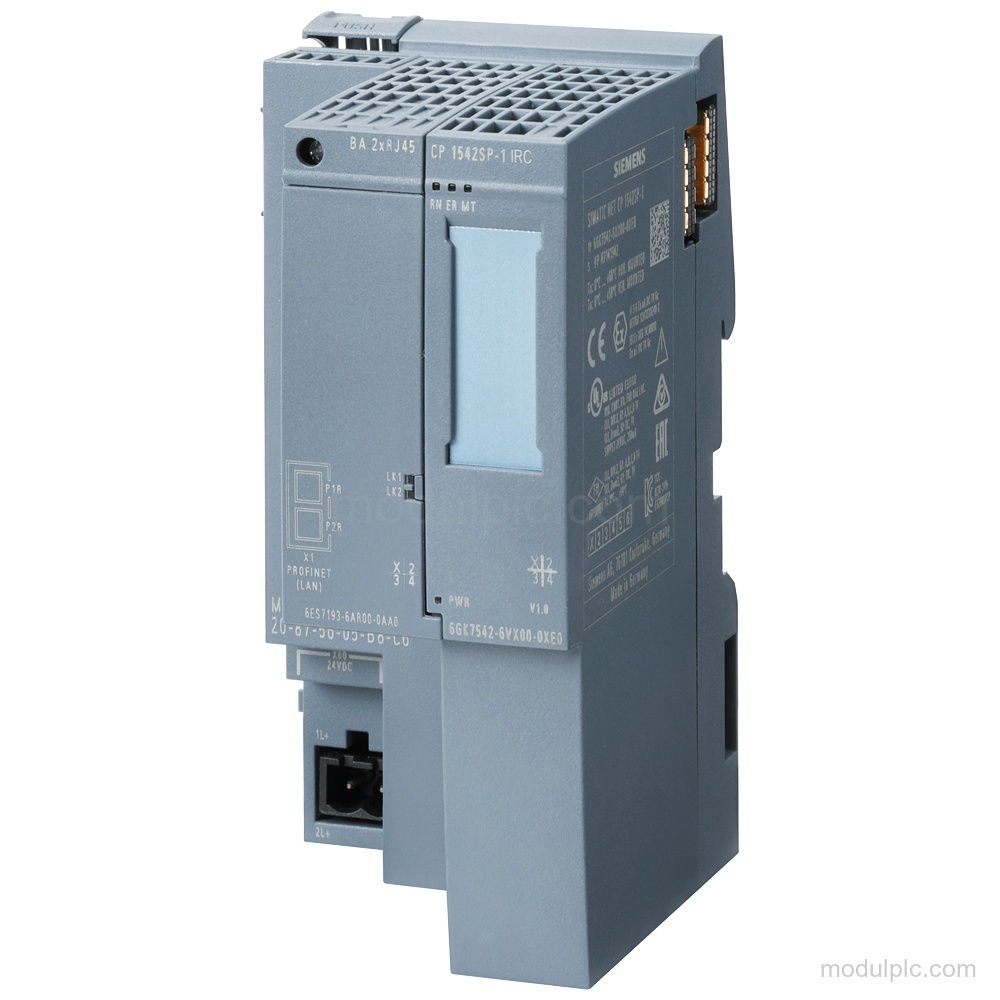

| Тип изделия | CP 1542SP-1 IRC TX RAIL |
| Интерфейсы Industrial Ethernet | 1 |
| Скорость передачи | 10 … 100 Mbit/s |
| Электрические соединения | 2, через шинный адаптер ET 200SP (RJ45, FC, SCRJ), встроенный коммутатор |
| Питание | DC, 24 V; 19.2 … 28.8 V |
| Рассеиваемая мощность | 6 W |
| Монтаж | Крепление на DIN-рейку 35 mm |
| Степень защиты | IP20 |
| Соединения для открытой связи | 32 с помощью T-блоков |
| Протоколы диспетчерского центра | DNP3, IEC 60870-5, SINAUT ST7 |
Области применения
- Связь с диспетчерским центром: Подключает SIMATIC S7-ET 200SP к диспетчерскому центру по IEC 60870-5, DNP3, SINAUT ST7 или через Telecontrol Server Basic.
- Открытая связь Industrial Ethernet: Обеспечивает открытую связь по TCP/IP, ISO-on-TCP и UDP, включая IP-вещание/многоадресную рассылку.
Ключевые особенности
- Интерфейс Industrial Ethernet: 1 интерфейс со скоростью передачи 10 … 100 Mbit/s и 2 электрическими соединениями через шинный адаптер ET 200SP (RJ45, FC, SCRJ), встроенный коммутатор.
- Протоколы телеуправления: Поддерживает подключения по протоколам DNP3, IEC 60870-5 и SINAUT ST7 к диспетчерскому центру, а также подключение к Telecontrol Server Basic и диспетчерскому центру с поддержкой ST7.
- Открытая связь: Поддерживает связь TCP/IP, ISO-on-TCP и UDP, до 32 соединений с помощью T-блоков и до 65536 byte пользовательских данных на соединение ISO on TCP.
- Питание и рассеиваемая мощность: Питание DC: 24 V, диапазон напряжения питания 19.2 … 28.8 V, рассеиваемая мощность 6 W.
- Диагностика и безопасность: Веб-диагностика через CPU ET 200SP, VPN-соединение SINEMA RC, блокировка связи через физические порты, поддержка SNMP v1, SNMP v3, DCP, LLDP и NTP.
- Монтаж и защита: Крепление на DIN-рейку 35 mm; размеры: ширина 60 mm, высота 117 mm, глубина 74 mm. Степень защиты: IP20. Конформное покрытие: класс A.
Часто задаваемые вопросы
1. Каково назначение Siemens 6AG2542-6VX00-4XE0?
Он подключает SIMATIC S7-ET 200SP к Industrial Ethernet, SINAUT ST7, Telecontrol Server Basic, IEC 60870-5 или подключениям по протоколу DNP3 к диспетчерскому центру.
2. Сколько интерфейсов Industrial Ethernet и электрических соединений имеет модуль?
Он имеет 1 интерфейс Industrial Ethernet и 2 электрических соединения через шинный адаптер ET 200SP (RJ45, FC, SCRJ), встроенный коммутатор.
3. Какое напряжение питания требуется модулю?
Питание составляет DC 24 V, диапазон напряжения питания — 19.2 … 28.8 V.
4. Как устанавливается модуль?
Он поддерживает крепление на DIN-рейку 35 mm.
