Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|

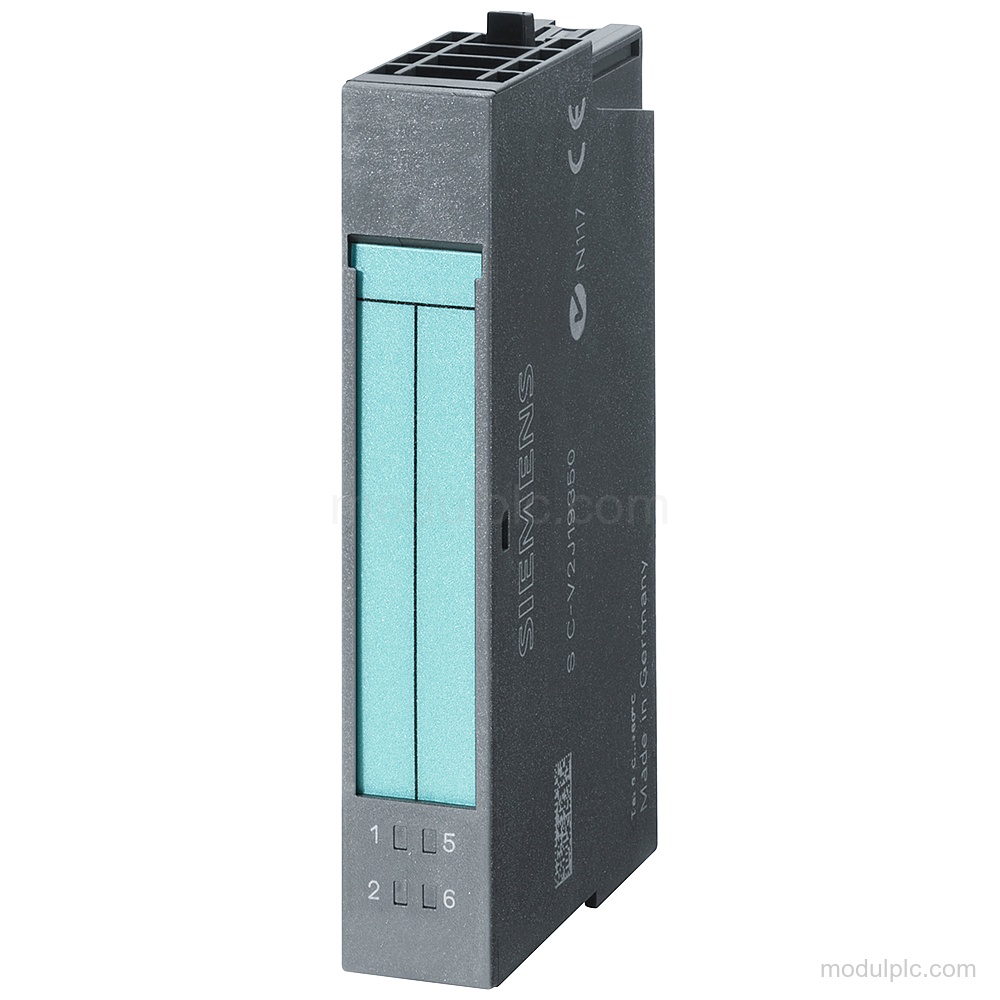

| Тип модуля | Модуль дискретного вывода SIPLUS ET 200 |
| Тип дискретного выхода | Транзисторный |
| Количество дискретных выходов | 4 |
| Номинальное напряжение нагрузки | 24 V DC; от силового модуля |
| Номинальный выходной ток для сигнала "1" | 2 A |
| Допустимый диапазон выходного тока для сигнала "1" | от 7 mA до 2.4 A |
| Защита от короткого замыкания | Да |
| Задержка выхода с резистивной нагрузкой | макс. 50 μs от "0" до "1"; макс. 120 μs от "1" до "0" |
| Гальваническое разделение | между каналами: нет; между каналами и шиной объединительной платы: да |
| Жизненный цикл продукта | Продукт снят с производства |
Области применения
- Управление дискретным входом: Дискретные выходы могут управлять дискретным входом.
Ключевые особенности
- Дискретные выходы: 4 транзисторных дискретных выхода с защитой от короткого замыкания.
- Напряжение нагрузки: Номинальное напряжение нагрузки: 24 V DC от силового модуля; предусмотрена защита от переполюсовки.
- Выходной ток: Номинальный выходной ток для сигнала "1": 2 A; допустимый диапазон: от 7 mA до 2.4 A.
- Время срабатывания выхода: Задержка выхода с резистивной нагрузкой: макс. 50 μs от "0" до "1" и макс. 120 μs от "1" до "0".
- Гальваническое разделение: Между дискретными выходами гальванического разделения нет; между выходами и шиной объединительной платы оно есть.
- Размеры и масса: Размеры: ширина 15 mm, высота 81 mm и глубина 52 mm. Масса: около 40 g.
Часто задаваемые вопросы
1. Сколько дискретных выходов у 6AG1132-4BD32-2AA0?
Он имеет 4 транзисторных дискретных выхода.
2. Каковы напряжение нагрузки и выходной ток этого модуля?
Номинальное напряжение нагрузки составляет 24 V DC от силового модуля. Номинальный выходной ток для сигнала "1" составляет 2 A, допустимый диапазон — от 7 mA до 2.4 A.
3. Есть ли у модуля защита от короткого замыкания?
Да, дискретные выходы имеют защиту от короткого замыкания.
4. Имеют ли дискретные выходы гальваническое разделение?
Между каналами гальванического разделения нет. Между каналами и шиной объединительной платы гальваническое разделение есть.
