Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип модуля | CP 1243-1 |
| Интерфейсы Ethernet | 1 |
| Подключение Ethernet | Порт RJ45 |
| Скорость передачи Ethernet | 10 … 100 Mbit/s |
| Поддерживаемые протоколы телеуправления | DNP3, IEC 60870-5, TeleControl Basic |
| Питание от шинной платы | 5 V DC |
| Типичный потребляемый ток | 0.25 A |
| VPN-соединения | 8 |
| Буферизация событий | 64,000 событий |
| Степень защиты | IP20 |
Области применения
- Подключение к центру управления: Подключает SIMATIC S7-1200 к центрам управления с использованием DNP3, IEC 60870, TeleControl Basic, TeleControl Server Basic, WinCC и PCS7.
- Подключение к облаку: Поддерживает MQTT, управление триггерами, отметки времени и 500 точек данных на устройство для подключения к облаку.
Ключевые особенности

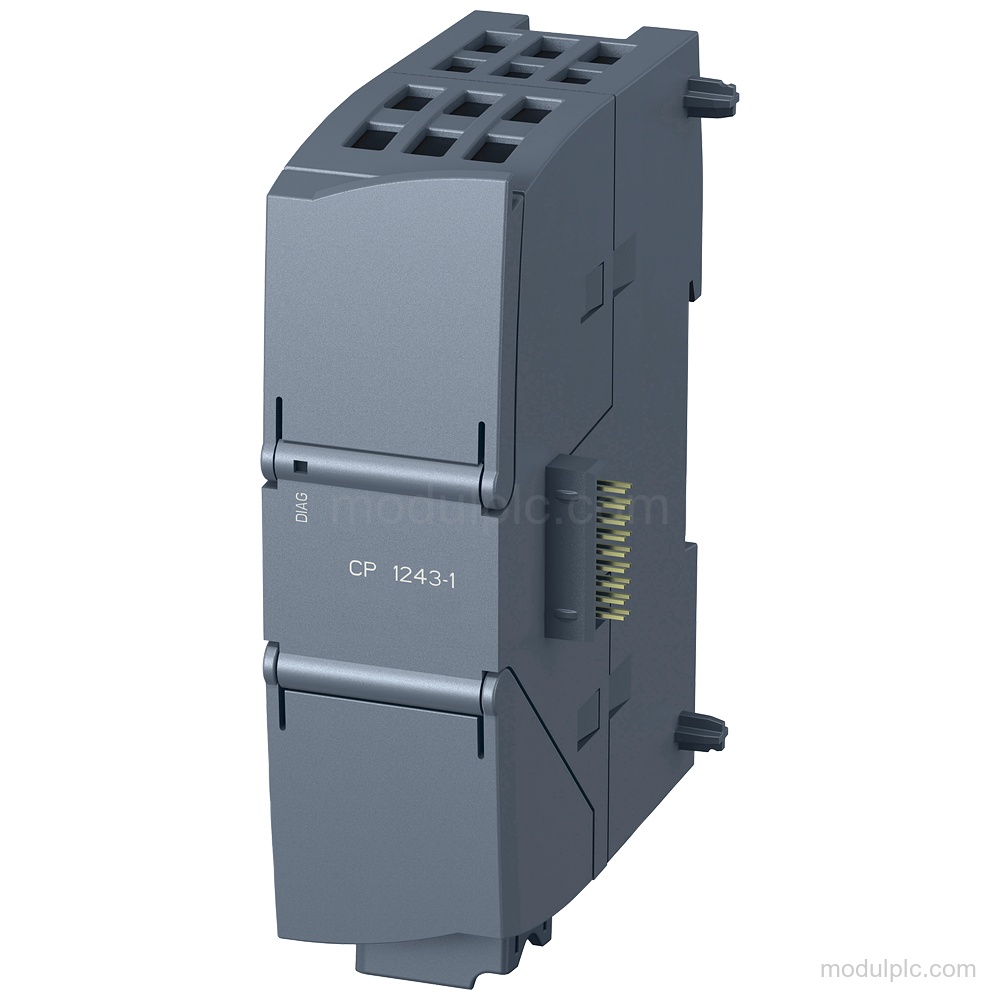

- Коммуникационный процессор: CP 1243-1 для дополнительного интерфейса Ethernet в SIMATIC S7-1200 и подключения к центрам управления по протоколам телеуправления.
- Интерфейс Ethernet: 1 интерфейс Industrial Ethernet с 1 портом RJ45 и скоростью передачи 10 … 100 Mbit/s.
- Протоколы телеуправления: Поддерживает DNP3, IEC 60870-5 и TeleControl Basic; при разрыве соединения доступна буферизация 64,000 событий.
- Функции безопасности: Брандмауэр с проверкой состояния и VPN-соединения с использованием IPsec и SINEMA RC; до 8 VPN-соединений.
- Питание и монтаж: Питание 5 V DC от шинной платы, типичный потребляемый ток 0.25 A, монтаж на DIN-рейку 35 mm и настенный монтаж.
- Конструкция SIPLUS: Конформное покрытие, степень защиты IP20, компактный однопозиционный формат модуля S7-1200, ширина 30 mm, высота 110 mm и глубина 75 mm.
Часто задаваемые вопросы
1. Какова функция Siemens 6AG1243-1BX30-2AX0?
Это коммуникационный процессор CP 1243-1 для дополнительного интерфейса Ethernet в SIMATIC S7-1200 и подключения к центрам управления по протоколам телеуправления.
2. Сколько интерфейсов Ethernet и какой разъем предусмотрен?
Он имеет 1 интерфейс Industrial Ethernet с 1 портом RJ45 и скоростью передачи 10 … 100 Mbit/s.
3. Какие протоколы телеуправления поддерживаются?
Поддерживаются DNP3, IEC 60870-5 и TeleControl Basic.
4. Каковы варианты питания и монтажа?
Используется питание 5 V DC от шинной платы; предусмотрены монтаж на DIN-рейку 35 mm и настенный монтаж.
