Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | POM4220 Flexible |
| Цифровые выходы | 12 |
| Выходное напряжение для нагревательной мощности | 230 V |
| Допустимая мощность на выход, мин. | 100 W; при 230 V AC |
| Допустимая мощность на выход, макс. | 3 680 W; при 230 V AC |
| Мощность, макс. | 29.4 kW; при 230 V AC |
| Коммутируемый ток на фазу, макс. | 64 A |
| Тип интерфейса/шины | системный интерфейс |
| Номинальное напряжение питания | 230 V AC; фаза — нейтральный проводник |
| Тип монтажа | винтовое крепление к стойке |
| Степень защиты IP | IP20 |
Области применения
- Управление нагревательными элементами: Источник указывает управление нагревательными элементами полуволной и ввод задания в процентах.
Ключевые особенности

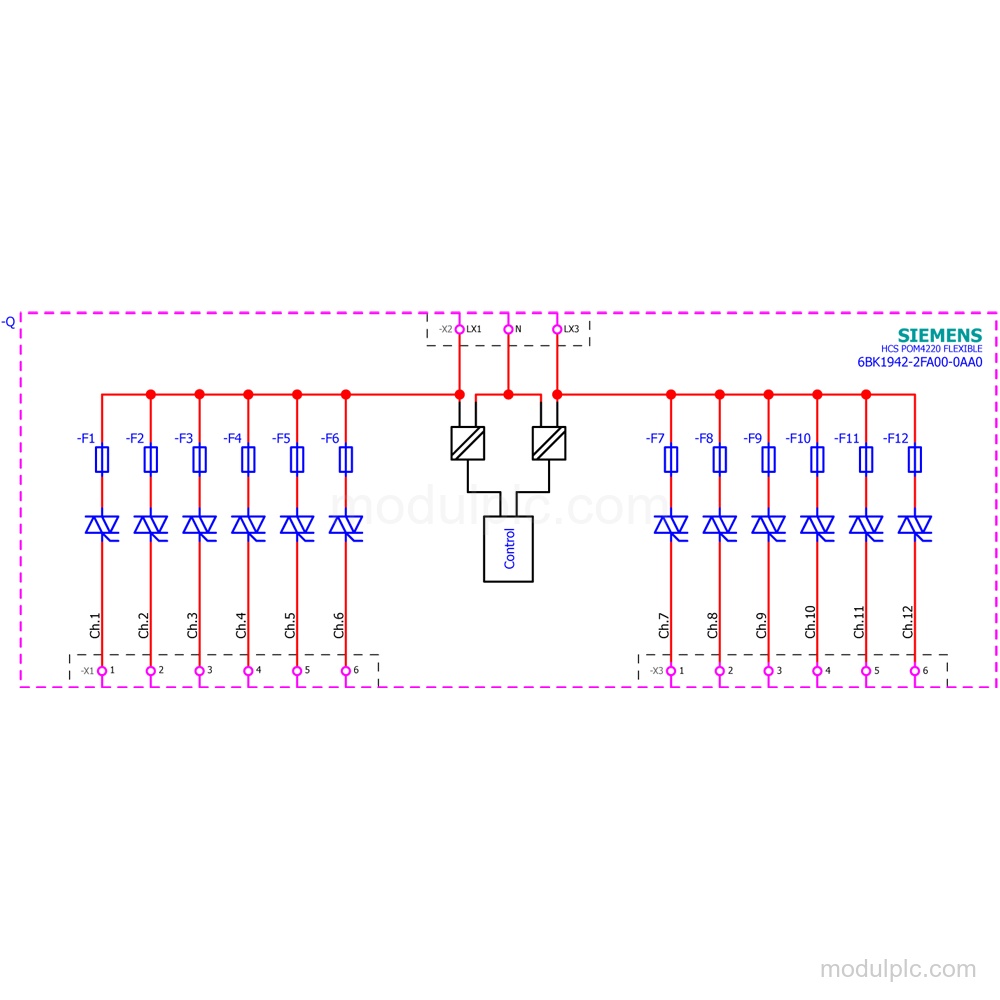

- 12 цифровых выходов: Секция нагревательной мощности имеет 12 цифровых выходов, максимум по 1 нагревательному элементу на выход.
- Мощность нагрева: Каждый выход рассчитан на 100 W до 3 680 W при 230 V AC; для нагревательных элементов с большим пусковым током предел составляет 1 600 W при 230 V AC.
- Подключение питания и нагрузки: Номинальное питание составляет 230 V AC между фазой и нейтральным проводником; для питания используется 3-контактная пружинная клемма push-in, а для выхода нагрева и вентилятора — 6-контактная пружинная клемма push-in.
- Монтаж на стойку: Монтаж выполняется винтами к стойке в вертикальном положении; предусмотрена естественная или принудительная вентиляция.
- Диагностика и индикация состояния: Устройство обеспечивает диагностику напряжения, 15 индикаторов состояния, а также диагностику перегоревшего предохранителя, отказа нагрузки, ошибки Triac, ошибки связи и выхода частоты за допустимый диапазон.
- Защита и изоляция: Степень защиты — IP20; электрическая изоляция выполнена с помощью оптопары и/или защитного импеданса между главной цепью и PELV.
Часто задаваемые вопросы
1. Сколько выходов нагревательной мощности имеет POM4220 Flexible?
Он имеет 12 цифровых выходов, максимум по 1 нагревательному элементу на выход.
2. Какова мощность нагрева на один выход?
Допустимая мощность составляет от 100 W до 3 680 W на выход при 230 V AC. Для нагревательных элементов с большим пусковым током предел составляет 1 600 W при 230 V AC.
3. Как выполняются монтаж и подключение модуля?
Модуль крепится винтами к стойке в вертикальном положении. Для питания используется 3-контактная пружинная клемма push-in, а для выхода нагрева и вентилятора — 6-контактная пружинная клемма push-in.
4. Что входит в эту конфигурацию?
Это запасная часть. Источник не указывает дополнительные компоненты, входящие в комплект.
