Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Функции измерения | Напряжение, ток, активная мощность, реактивная мощность, частота, полная энергия, активная энергия, реактивная энергия, cos phi, гармоники и THD |
| Измерение линейного напряжения | от 20 V до 600 V AC между линейными проводниками; от 11.5 V до 346 V AC между (PE)N и L |
| Диапазоны измерения тока | 1 A и 5 A AC |
| Частота питающей сети | от 45 Hz до 65 Hz с автоматическим определением частоты питающей сети |
| Интерфейс связи | 1 интерфейс Fast Ethernet, RJ45 (8P8C) |
| Протокол связи | MODBUS TCP |
| Скорости передачи Ethernet | 10 Mbit/s и 100 Mbit/s |
| Цифровые входы | 2, винтовые клеммы, внешнее питание напряжением |
| Цифровые выходы | 2 твердотельных выхода с функцией коммутационного или импульсного выхода |
| Питание | от 22 V до 65 V DC, винтовые клеммы |
| Точность | Класс 0.2 согласно IEC61557-12 и/или класс 0.2S согласно IEC62053-22 для активной энергии |
Области применения
- Измерение качества электросистемы: Измеряет напряжение, ток, активную мощность, реактивную мощность, частоту, энергию, гармоники и THD в электросистемах.
- Обработка цифровых сигналов: Использует 2 цифровых входа и 2 цифровых выхода для входных сигналов с внешним питанием, а также функций коммутационного или импульсного выхода.
Ключевые особенности
- Измерение качества электросистемы: Измеряет напряжение, ток, активную мощность, реактивную мощность и частоту; также измеряет полную, активную и реактивную энергию, cos phi, гармоники со 2-й по 64-ю и THD.
- Входы измерения 3-фазных цепей: Измеряет до 500 V между линейными проводниками и 289 V между (PE)N и L при максимальных номинальных значениях; диапазоны измерения тока составляют 1 A и 5 A.
- Интерфейс Modbus TCP: Один интерфейс Fast Ethernet с подключением RJ45 (8P8C) поддерживает MODBUS TCP со скоростью 10 Mbit/s и 100 Mbit/s.
- Цифровые входы и выходы: Имеет 2 цифровых входа и 2 цифровых выхода. Выходы выполнены в твердотельном исполнении и поддерживают функции коммутационного или импульсного выхода.

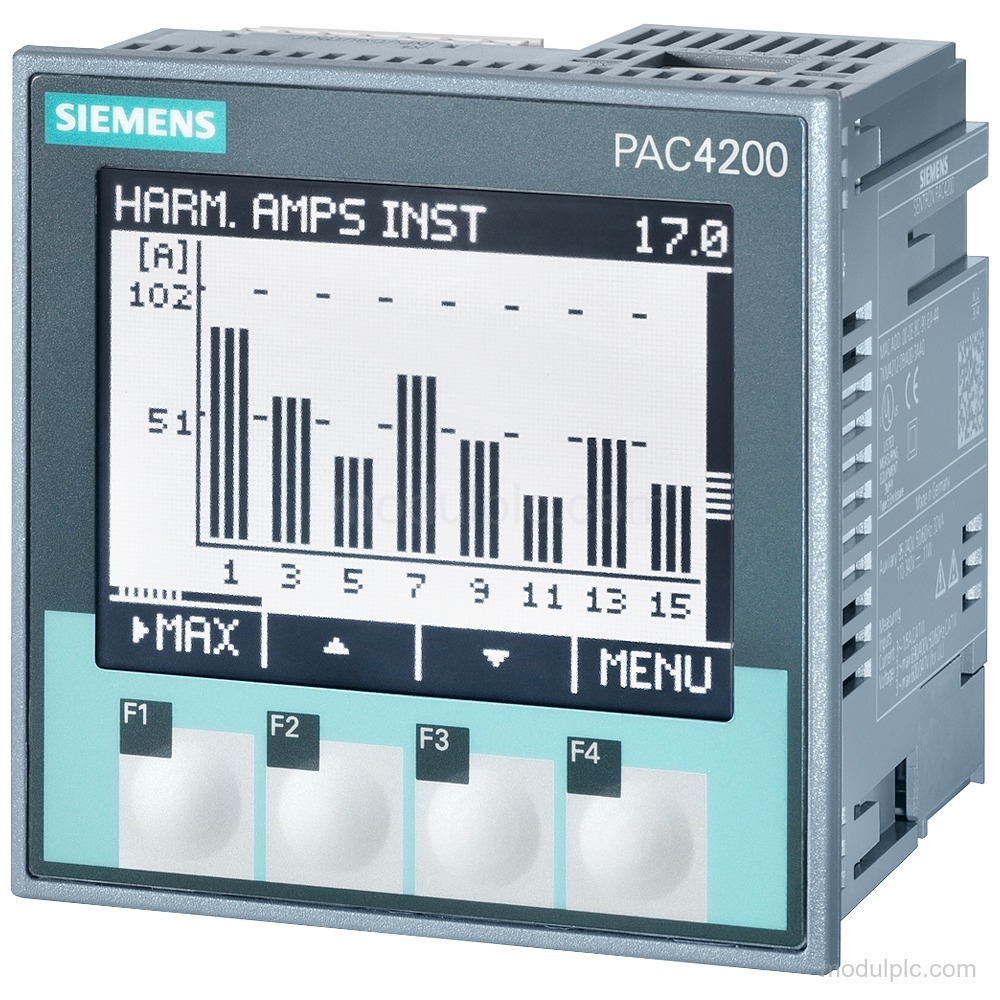

- LCD и регулируемая подсветка: Имеет LCD размером 54 mm × 72 mm с регулируемыми контрастом и яркостью подсветки; дисплей оснащён 4 клавишами.
- Установка и питание: Использует блок питания сверхнизкого напряжения 22–65 V DC с винтовыми клеммами. Прибор имеет защиту IP65 на лицевой панели и устанавливается вертикально в стационарных панелях в закрытых помещениях.
Часто задаваемые вопросы
1. Какие протокол связи и интерфейс поддерживает 7KM4211-1BA00-3AA0?
Он поддерживает MODBUS TCP через 1 интерфейс Fast Ethernet с подключением RJ45 (8P8C). Скорости передачи Ethernet составляют 10 Mbit/s и 100 Mbit/s.
2. Каковы диапазоны измерения напряжения и тока?
Прибор измеряет от 20 V до 600 V AC между линейными проводниками и от 11.5 V до 346 V AC между (PE)N и L. Диапазоны измерения тока составляют 1 A и 5 A AC.
3. Какие питание и подключения использует прибор?
Он использует блок питания сверхнизкого напряжения от 22 V до 65 V DC с винтовыми клеммами. Входы измерения напряжения и тока, а также цифровые входы и выходы также используют винтовые клеммы.
