Описание товара
Технические характеристики
| Параметр | Значение |
|---|---|
| Функции измерения | Напряжение, ток, активная мощность, реактивная мощность и частота |
| Измерение линейного напряжения | До 690 V между линейными проводниками; до 400 V между (PE)N и L при номинальном значении AC |
| Измерение номинального тока | 1 A и 5 A при номинальном значении AC |
| Метод измерения напряжения | RMS |
| Метод измерения тока | TRMS |
| Интерфейс Ethernet | 1 интерфейс Fast Ethernet; 10 000 kbit/s; MODBUS TCP |
| Цифровые I/O | 1 цифровой вход и 1 цифровой выход |
| Электропитание | 95 … 240 V AC или 110 … 340 V DC |
| Дисплей | LCD, 54 mm x 72 mm, 4 клавиши |
| Подключение | Подключение кольцевыми кабельными наконечниками на входах измерения напряжения |
| Монтаж и защита | Вертикальный монтаж; степень защиты передней панели IP65 |
Области применения
- Измерение электрических параметров: Измеряет напряжение, ток, активную мощность, реактивную мощность и частоту в стационарных панелях в закрытых помещениях.
- Импульсный или коммутационный выход: Цифровой выход используется для коммутационных или импульсных функций.
Ключевые особенности
- Функции измерения: Измеряет напряжение, ток, активную мощность, реактивную мощность и частоту.
- Измерение параметров 3-фазной сети: Измеряет до 690 V между линейными проводниками и номинальный ток до 5 A; для измерения напряжения используется RMS, для измерения тока — TRMS.
- Связь по Ethernet: Имеет 1 интерфейс Fast Ethernet с MODBUS TCP и скоростью передачи 10 000 kbit/s.
- Цифровые I/O: Имеет 1 цифровой вход и 1 цифровой выход с функцией коммутационного или импульсного выхода.
- Электропитание: Широкодиапазонный источник питания AC/DC: 95 … 240 V AC или 110 … 340 V DC.

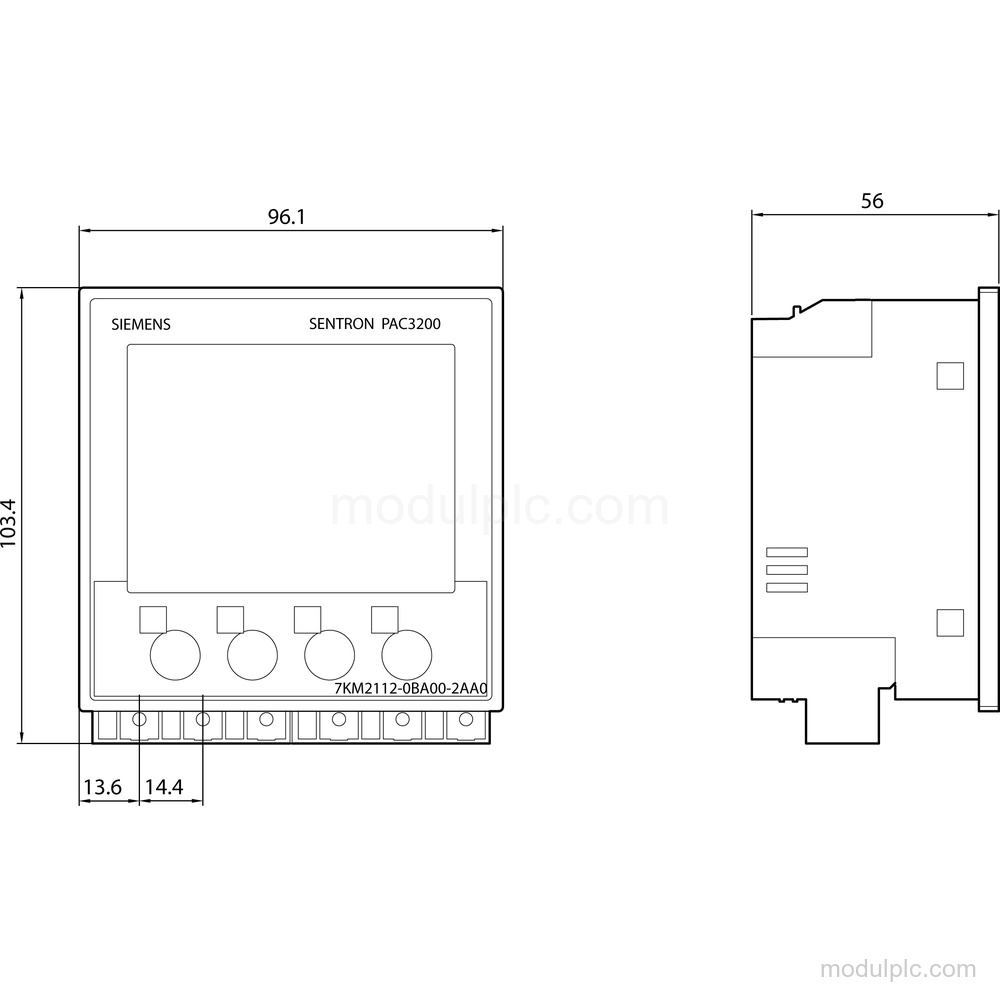

- Монтаж и защита: Вертикальный монтаж, размеры 96 mm x 96 mm x 56 mm, степень защиты передней панели IP65 и подключение кольцевыми кабельными наконечниками на входах измерения напряжения.
Часто задаваемые вопросы
1. Что измеряет Siemens 7KM2112-0BA00-2AA0?
Он измеряет напряжение, ток, активную мощность, реактивную мощность и частоту.
2. Какие интерфейс и протокол связи предусмотрены?
Он имеет 1 интерфейс Fast Ethernet с MODBUS TCP и скоростью передачи 10 000 kbit/s.
3. Какова конфигурация цифровых I/O?
Он имеет 1 цифровой вход и 1 цифровой выход. Цифровой выход поддерживает коммутационную или импульсную функцию.
4. Какое напряжение питания требуется?
Широкодиапазонный источник питания принимает 95 … 240 V AC или 110 … 340 V DC.
5. Как выполняются подключение и монтаж?
Входы измерения напряжения используют подключение кольцевыми кабельными наконечниками, а монтаж выполняется вертикально.
