Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | CM PROFIBUS DP |
| Kapasitas master PROFIBUS DP | Maksimum 125 perangkat DP |
| Laju transmisi PROFIBUS DP | Maksimum 12 Mbit/s |
| Tegangan catu daya | 24 V DC; rentang yang diizinkan 19.2 V hingga 28.8 V |
| Konektor antarmuka | Soket D-sub 9-pin |
| Memori transfer | Input: 244 byte; output: 244 byte |
| Diagnostik | LED DIAG hijau/merah |
Aplikasi
- Komunikasi perangkat PROFIBUS DP: Menyediakan komunikasi master dan perangkat PROFIBUS DP, termasuk aktivasi dan penonaktifan perangkat DP.
- Routing komunikasi SIMATIC: Mendukung routing S7 dan routing rekaman data; layanan ini memerlukan antarmuka aktif.
- Pertukaran data langsung: Mendukung pertukaran data langsung untuk komunikasi slave-ke-slave hanya sebagai publisher pasif.
Fitur Utama
- Master dan perangkat PROFIBUS DP: Mendukung protokol master PROFIBUS DP dan perangkat PROFIBUS DP, dengan maksimum 125 perangkat DP dalam operasi master.
- Antarmuka RS 485: Memiliki antarmuka RS 485 dengan laju transmisi maksimum 12 Mbit/s dan panjang kabel maksimum 100 m.
- Catu daya 24 V DC: Tegangan catu daya nominal 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V serta perlindungan polaritas terbalik.

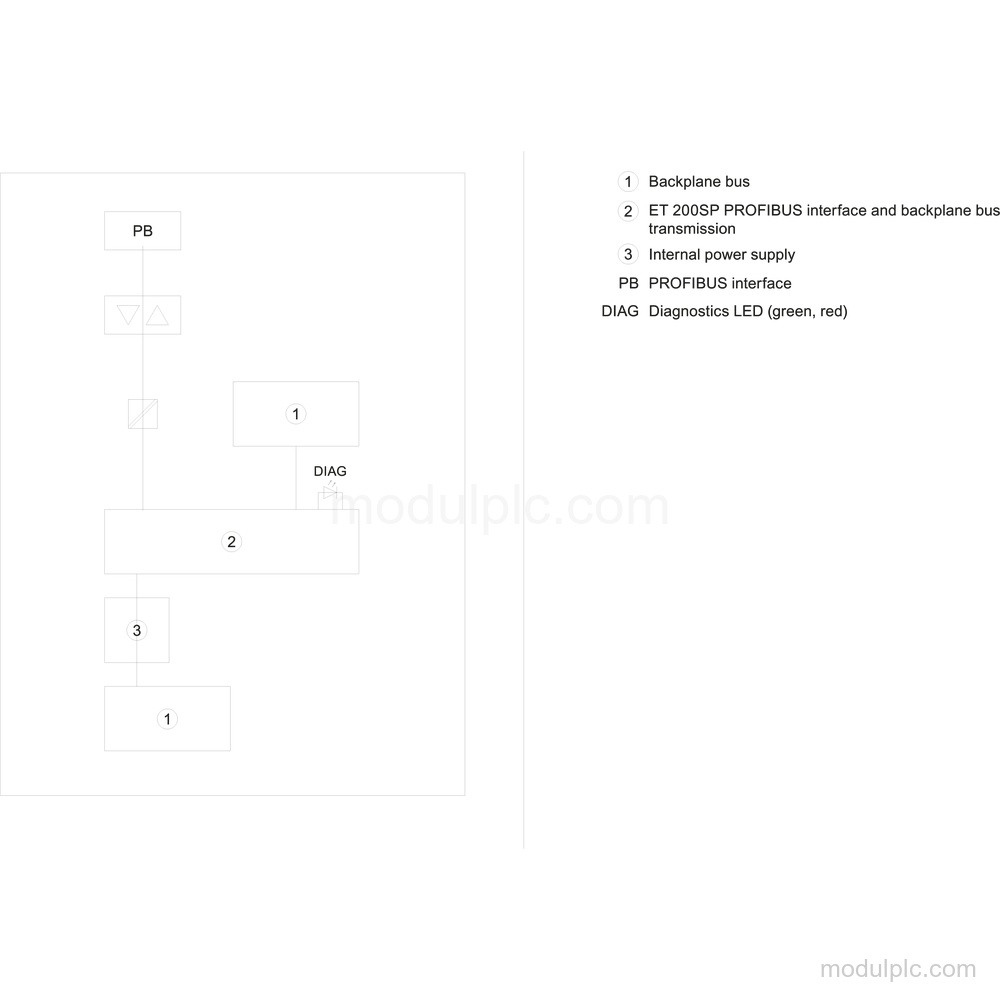

- Diagnostik dan isolasi: Memiliki LED DIAG hijau/merah untuk diagnostik modul dan pemisahan potensial antara bus bidang belakang dan antarmuka.
- Memori transfer: Menyediakan 244 byte untuk input dan 244 byte untuk output.

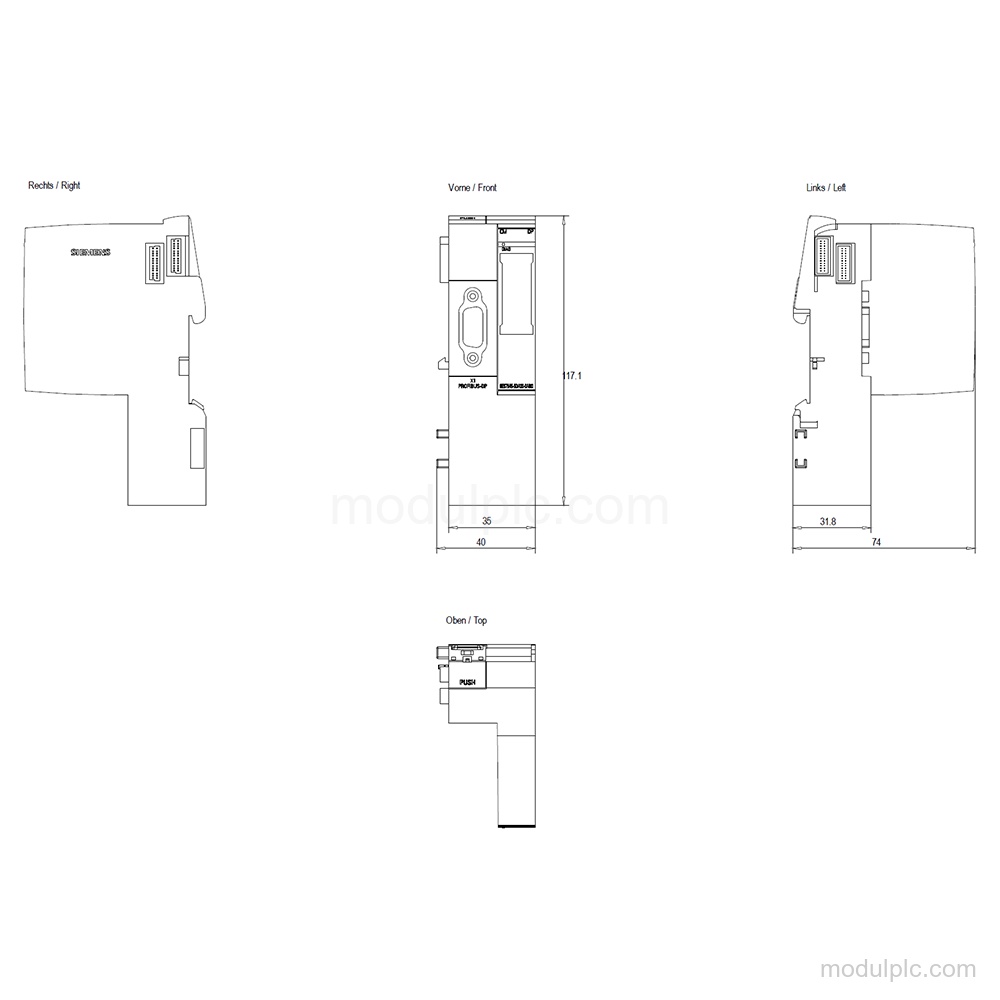

- Dimensi pemasangan: Dimensi selebar 35 mm, setinggi 117 mm, dan sedalam 75 mm; berat sekitar 80 g.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7545-5DA00-0AB0?
Ini adalah modul CM PROFIBUS DP dengan fungsi master dan perangkat PROFIBUS DP untuk CPU ET 200SP.
2. Berapa banyak perangkat DP yang dapat didukung master PROFIBUS DP?
Master PROFIBUS DP mendukung maksimum 125 perangkat DP.
3. Antarmuka dan konektor apa yang dimiliki modul ini?
Modul ini memiliki antarmuka RS 485 dengan soket D-sub 9-pin.
4. Berapa tegangan catu daya yang diperlukan modul ini?
Tegangan catu daya nominalnya 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V.
5. Apa yang perlu diverifikasi sebelum meminta penawaran?
Verifikasi fungsi PROFIBUS DP, laju transmisi, panjang kabel, konektor, rentang catu daya, dan orientasi pemasangan yang diperlukan.
