Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | PotDis BU tipe P2, versi terang |
| Potensial P1 | 1 |
| Potensial P2 | 17 |
| Tipe terminal | Terminal Push-In |
| Tegangan maksimum | 48 V untuk bus P1 dan P2 serta terminal proses |
| Kapasitas hantar arus maksimum | 10 A untuk bus P1 dan P2 serta terminal proses |
| Pemisahan potensial | Antara bus backplane dan tegangan suplai |
| Suhu operasi horizontal | -30 °C hingga 60 °C |
| Suhu operasi vertikal | -30 °C hingga 50 °C |
Aplikasi
- Distribusi potensial: Mendistribusikan potensial P1 dan P2 melalui terminal proses serta melanjutkan grup potensial dari base unit sebelah kiri.
Fitur Utama

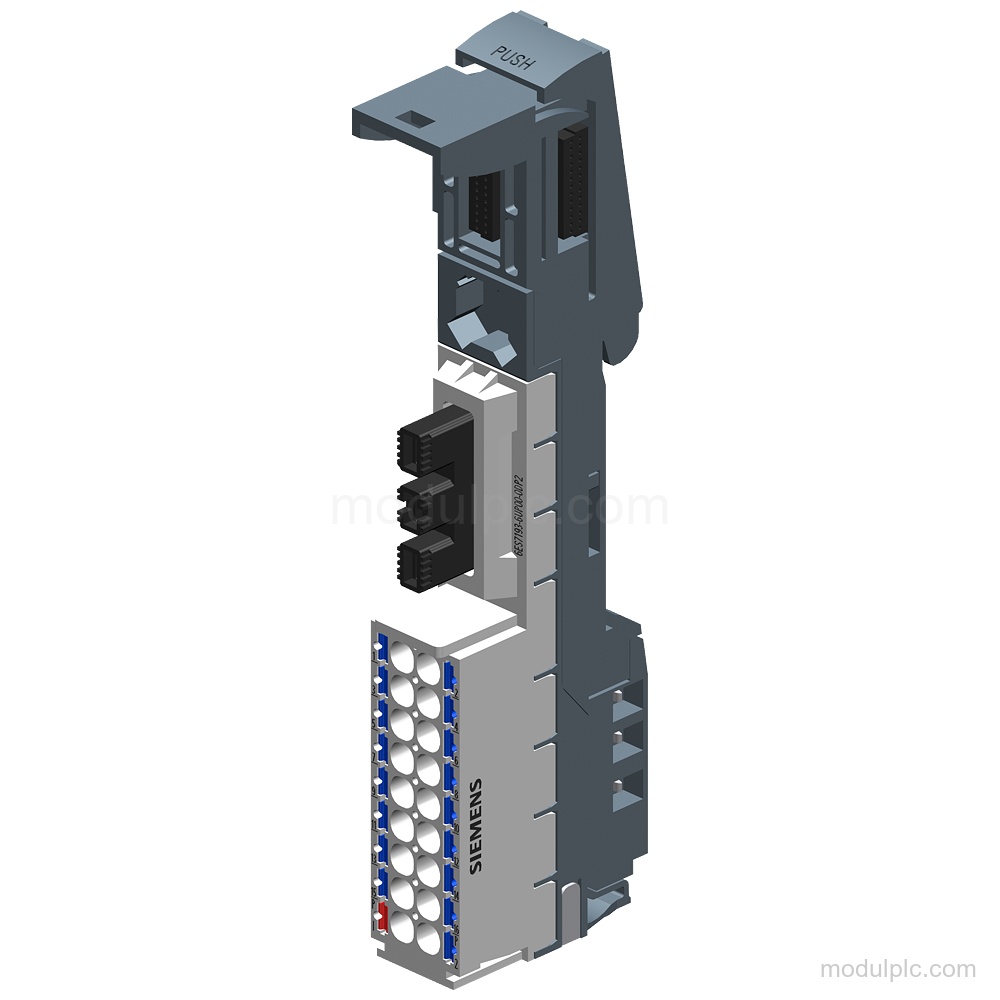

- Modul distributor potensial: PotDis BU tipe P2, versi terang, dengan 1 potensial P1 dan 17 potensial P2.

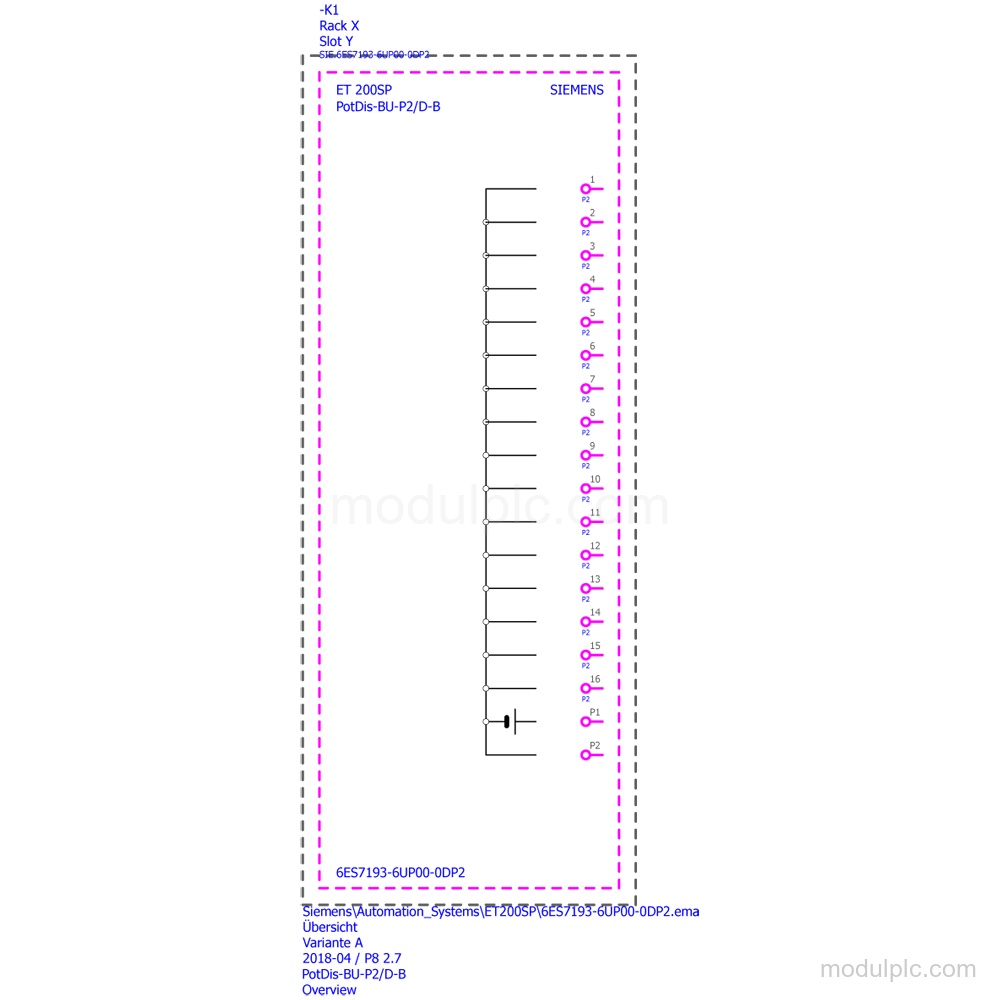

- Terminal Push-In: 18 terminal terhubung ke bus P1 dan P2: 17 terminal ke P2 dan 1 terminal ke P1.
- Tegangan dan arus nominal: Bus P1 dan P2 serta terminal proses: maksimum 48 V dan kapasitas hantar arus maksimum 10 A.
- Pemisahan potensial: Pemisahan potensial tersedia antara bus backplane dan tegangan suplai; isolasi diuji dengan 3 250 V DC.

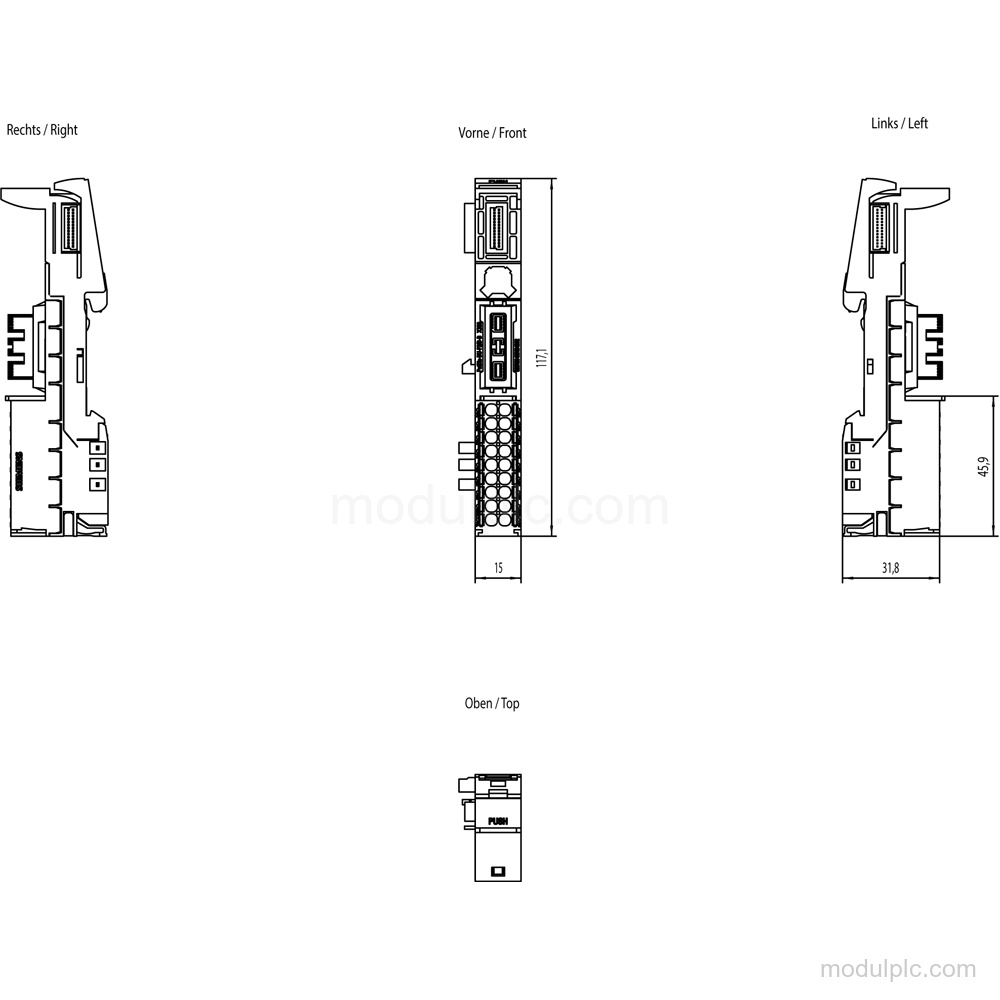

- Dimensi pemasangan: Dimensi adalah lebar 15 mm, tinggi 117 mm, dan kedalaman 35 mm; berat sekitar 40 g.
- Suhu operasi: Untuk pemasangan horizontal, suhu sekitar selama operasi adalah -30 °C hingga 60 °C; untuk pemasangan vertikal, -30 °C hingga 50 °C.
Pertanyaan yang Sering Diajukan
1. Berapa banyak potensial P1 dan P2 yang disediakan 6ES7193-6UP00-0DP2?
Modul ini menyediakan 1 potensial P1 dan 17 potensial P2.
2. Terminal apa yang digunakan modul ini?
Modul ini menggunakan terminal Push-In. Terdapat 18 terminal yang terhubung ke bus P1 dan P2: 17 ke P2 dan 1 ke P1.
3. Berapa nilai tegangan dan arus untuk bus P1 dan P2?
Bus P1 dan P2 memiliki tegangan maksimum 48 V dan kapasitas hantar arus maksimum 10 A.
4. Berapa dimensi modul ini?
Modul ini memiliki lebar 15 mm, tinggi 117 mm, dan kedalaman 35 mm, dengan berat sekitar 40 g.
