Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | PotDis BU tipe P2, versi gelap |
| Koneksi potensial P1 | 1 |
| Koneksi potensial P2 | 17 |
| Tegangan maksimum untuk bus P1 dan P2 | 48 V DC |
| Tegangan maksimum untuk terminal proses | 48 V DC |
| Kapasitas hantar arus maksimum untuk bus P1 dan P2 | 10 A |
| Kapasitas hantar arus maksimum untuk terminal proses | 10 A |
| Tipe terminal | Terminal Push-In |
| Penampang konduktor | 0.14 mm2 hingga 2.5 mm2 |
| Pemisahan potensial | Antara bus backplane dan tegangan suplai: Ya |
| Uji isolasi | 3 250 V DC |
Fitur Utama

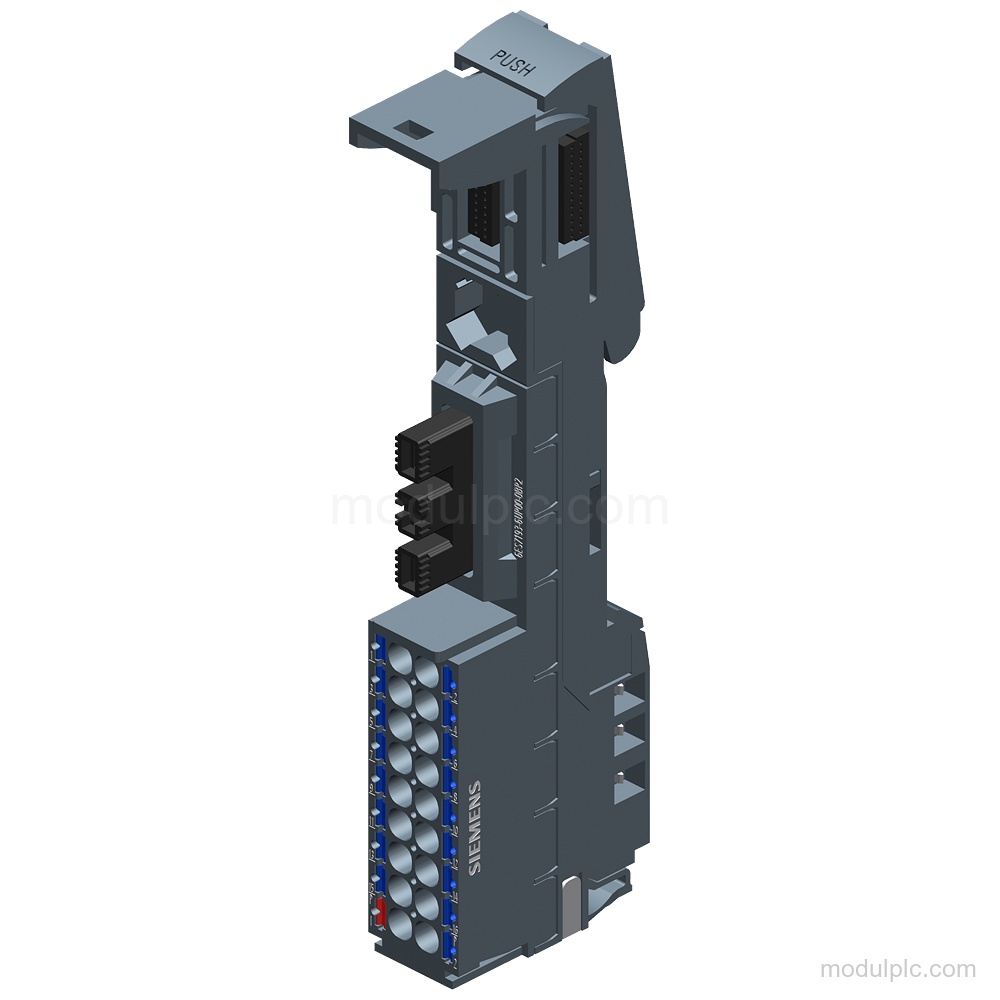

- Tipe distributor potensial: PotDis BU tipe P2, versi gelap, untuk SIMATIC ET 200SP.

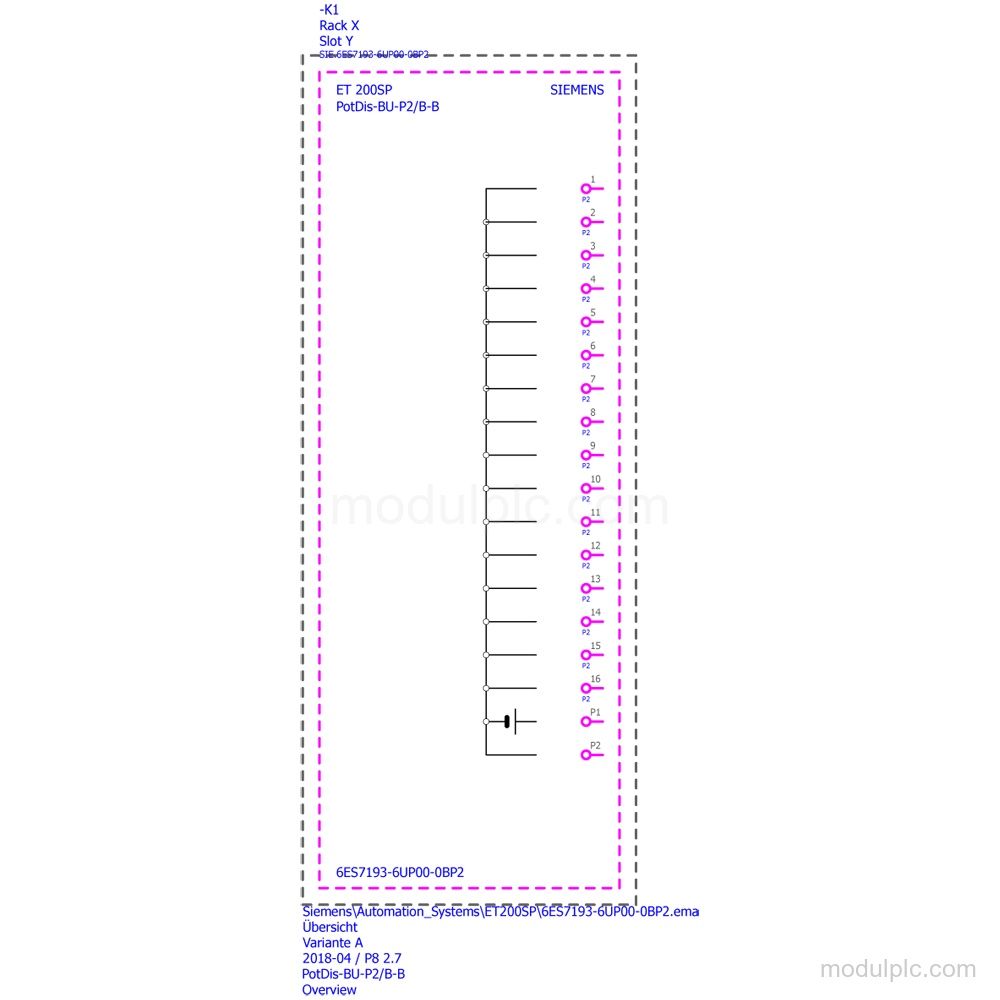

- Koneksi potensial: 1 potensial P1 dan 17 potensial P2; 18 terminal terhubung ke bus P1 dan P2.
- Penjembatanan rel: Rel P1, P2, dan AUX dijembatani ke base unit di kiri; tidak terbentuk grup potensial baru.
- Tegangan dan arus: Bus P1 dan P2 serta terminal proses: maksimum 48 V DC dan kapasitas hantar arus maksimum 10 A.

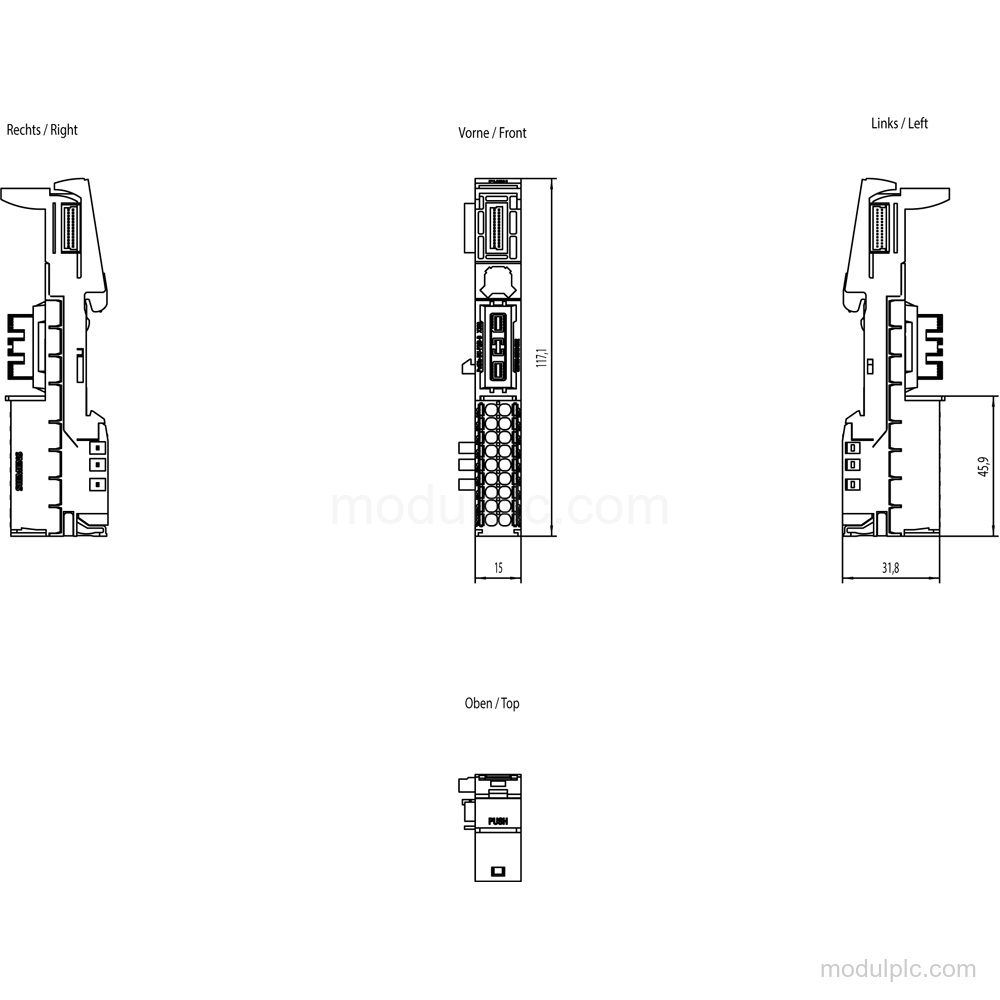

- Terminal dan dimensi: Terminal Push-In menerima konduktor dari 0.14 mm2 hingga 2.5 mm2. Dimensi 15 mm L x 117 mm T x 35 mm D.
- Isolasi listrik: Terdapat pemisahan potensial antara bus backplane dan tegangan suplai; isolasi diuji dengan 3 250 V DC.
Pertanyaan yang Sering Diajukan
1. Apa tipe distributor potensial 6ES7193-6UP00-0BP2?
Ini adalah PotDis BU tipe P2, versi gelap, untuk SIMATIC ET 200SP.
2. Berapa koneksi potensial P1 dan P2 yang tersedia?
Modul ini memiliki 1 potensial P1 dan 17 potensial P2, dengan 18 terminal yang terhubung ke bus P1 dan P2.
3. Terminal dan ukuran konduktor apa yang digunakan?
Modul ini memiliki terminal Push-In untuk konduktor dari 0.14 mm2 hingga 2.5 mm2.
4. Berapa batas tegangan dan arusnya?
Bus P1 dan P2 serta terminal proses mendukung maksimum 48 V DC; masing-masing memiliki kapasitas hantar arus maksimum 10 A.
