Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | PotDis-TB-BR-W |
| Keluarga modul | SIMATIC ET 200SP |
| Terminal proses | 16 |
| Tipe terminal | Terminal Push-in |
| Tegangan terminal proses, DC | 48 V; maksimum |
| Tegangan terminal proses, AC | 240 V; maksimum |
| Kapasitas hantar arus | 10 A; maksimum hingga 60 °C |
| Pemisahan potensial | Antara terminal proses dan tegangan suplai |
Fitur Utama
- Modul distribusi potensial: Penetapan tipe produk: PotDis-TB-BR-W.
- Terminal proses: 16 terminal proses ke modul I/O; 2 terminal memiliki koneksi ke bus P1 dan P2.
- Koneksi Push-in: Terminal Push-in menerima penampang konduktor dari 0.14 mm2 hingga 2.5 mm2, dengan batas ferrule ujung kabel yang dinyatakan.
- Nilai kelistrikan: Terminal proses: maksimum 48 V DC dan maksimum 240 V AC; kapasitas hantar arus: maksimum 10 A hingga 60 °C.
- Pemisahan potensial: Pemisahan potensial tersedia antara terminal proses dan tegangan suplai.

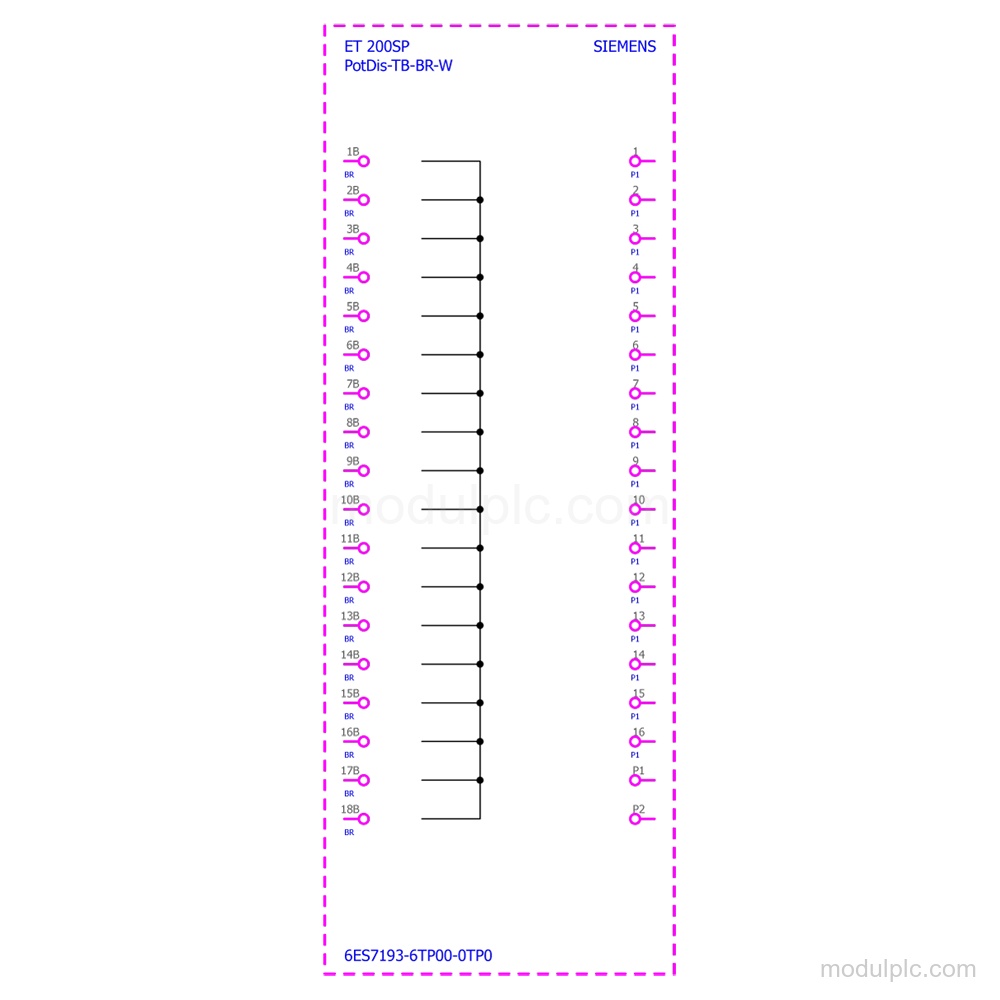

- Pengecualian koneksi terminal: 18 terminal Push-in yang dijembatani secara internal tanpa koneksi ke P1, P2, atau AUX.
Pertanyaan yang Sering Diajukan
1. Apa tipe modul Siemens 6ES7193-6TP00-0TP0?
Ini adalah Modul distribusi potensial SIMATIC ET 200SP dengan penetapan tipe produk PotDis-TB-BR-W.
2. Berapa banyak terminal proses yang dimiliki modul ini?
Modul ini memiliki 16 terminal proses ke modul I/O dan 2 terminal dengan koneksi ke bus P1 dan P2.
3. Metode koneksi dan ukuran konduktor apa yang didukung?
Modul ini menggunakan terminal Push-in. Penampang konduktor adalah 0.14 mm2 hingga 2.5 mm2, dengan 0.2 mm2 tanpa ferrule ujung kabel dan 1.5 mm2 dengan ferrule ujung kabel.
4. Apakah konfigurasi ini terhubung ke bus P1, P2, atau AUX?
Konfigurasi ini tanpa koneksi ke P1, P2, atau AUX; 18 terminal Push-in yang dijembatani secara internal tidak memiliki koneksi ke bus tersebut.
