Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | BU type A0 |
| Tipe terminal | Terminal Push-in |
| Terminal proses | 16 |
| Terminal AUX | 10 |
| Terminal bus P1 dan P2 | 2 |
| Kapasitas hantar arus bus P1 dan P2, maksimum | 10 A |
| Kapasitas hantar arus bus AUX, maksimum | 10 A |
| Kapasitas hantar arus terminal proses, maksimum | 2 A |
| Tegangan catu nominal | 24 V DC |
Fitur Utama
- Tipe BaseUnit: BU type A0 untuk SIMATIC ET 200SP.

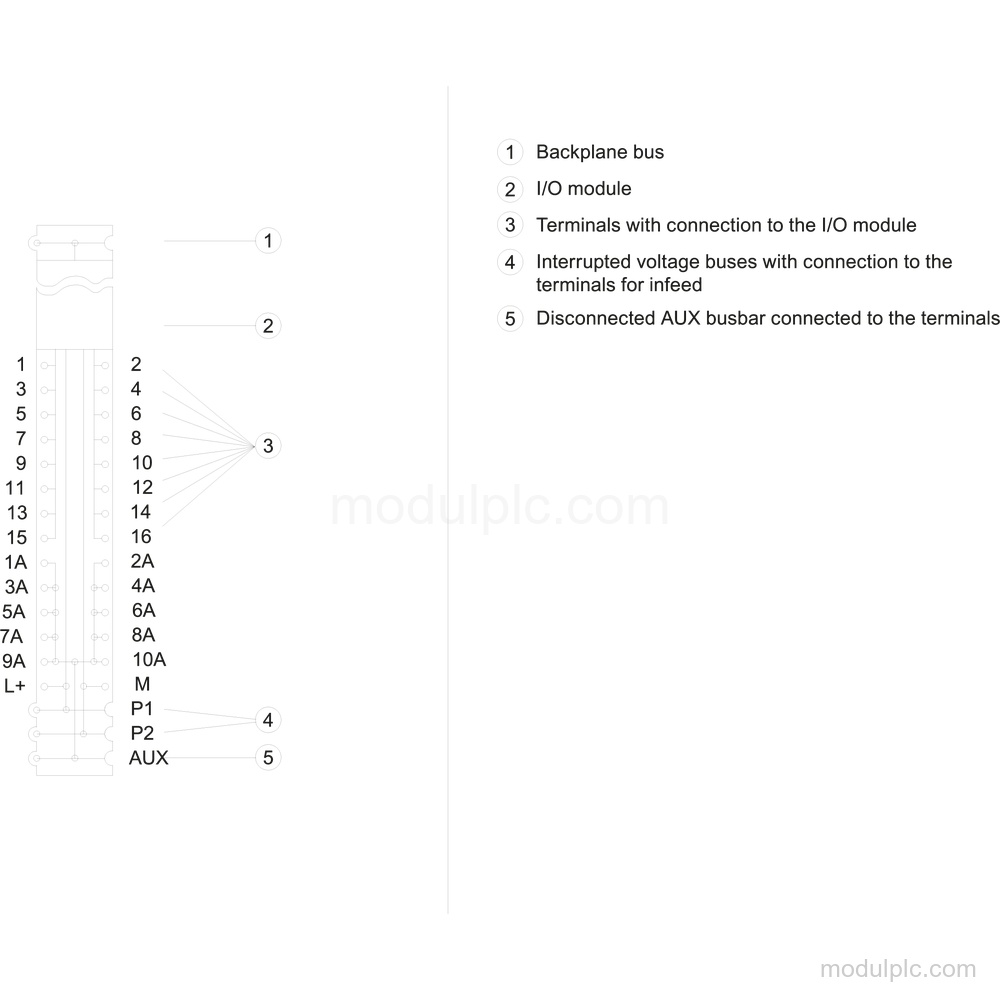

- Konfigurasi terminal: Terminal Push-in dengan 16 terminal proses, 10 terminal AUX, dan 2 terminal yang terhubung ke bus P1 dan P2.
- Kapasitas hantar arus: Maksimum 10 A untuk bus P1 dan P2 serta bus AUX; maksimum 2 A untuk terminal proses.
- Tegangan catu: Tegangan catu nominal: 24 V DC. Proteksi eksternal: pemutus sirkuit mini 24 V DC/10 A dengan karakteristik trip tipe B atau C.

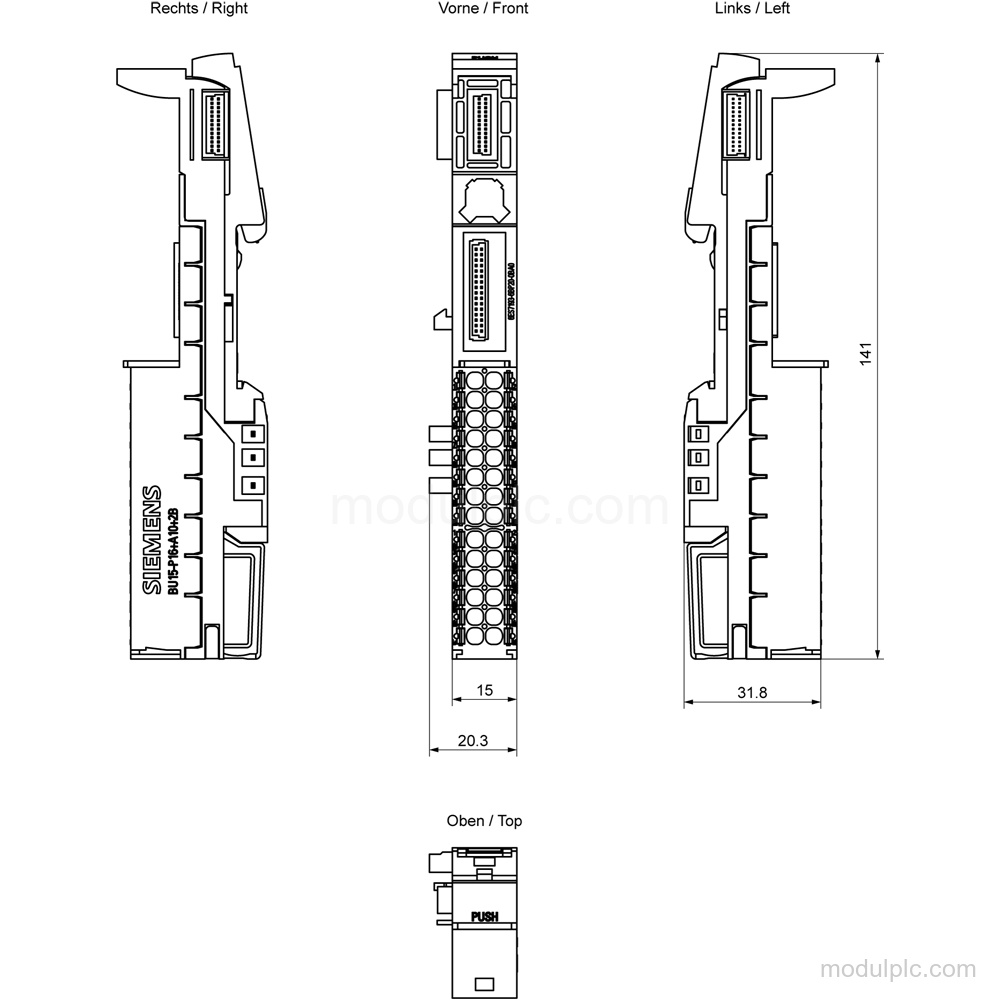

- Dimensi pemasangan: Lebar: 15 mm; tinggi: 141 mm; kedalaman: 35 mm.
- Grup potensial dan isolasi: Grup potensial diteruskan dari sisi kiri, tanpa grup potensial baru. Isolasi diuji dengan 707 V DC (uji tipe).
Pertanyaan yang Sering Diajukan
1. Berapa jumlah terminal proses dan terminal AUX pada Siemens 6ES7193-6BP20-0BA0?
Unit ini memiliki 16 terminal proses dan 10 terminal AUX, ditambah 2 terminal dengan koneksi ke bus P1 dan P2.
2. Tipe terminal apa yang digunakan BaseUnit ini?
Unit ini menggunakan terminal Push-in. Koneksi shield yang terintegrasi dalam sistem bersifat opsional.
3. Berapa arus yang dapat dihantarkan bus dan terminal proses?
Kapasitas hantar arus maksimum adalah 10 A untuk bus P1 dan P2, 10 A untuk bus AUX, dan 2 A untuk terminal proses.
4. Berapa tegangan catu dan proteksi eksternal yang ditentukan?
Tegangan catu nominal adalah 24 V DC. Proteksi eksternal berupa pemutus sirkuit mini 24 V DC/10 A dengan karakteristik trip tipe B atau C.
