Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe modul | BU tipe A0 |
| Terminal proses | 16 |
| Catu daya nominal | 24 V DC |
| Kapasitas arus bus P1 dan P2, maksimum | 10 A |
| Kapasitas arus terminal proses, maksimum | 2 A |
| Tipe terminal | Terminal push-in |
| Suhu lingkungan pemasangan horizontal | -30 °C hingga 60 °C |
| Suhu lingkungan pemasangan vertikal | -30 °C hingga 50 °C |
Fitur Utama
- Tipe BaseUnit dan terminal: BU15-P16+A0+2D, BU tipe A0, dengan terminal push-in dan tanpa terminal bantu.

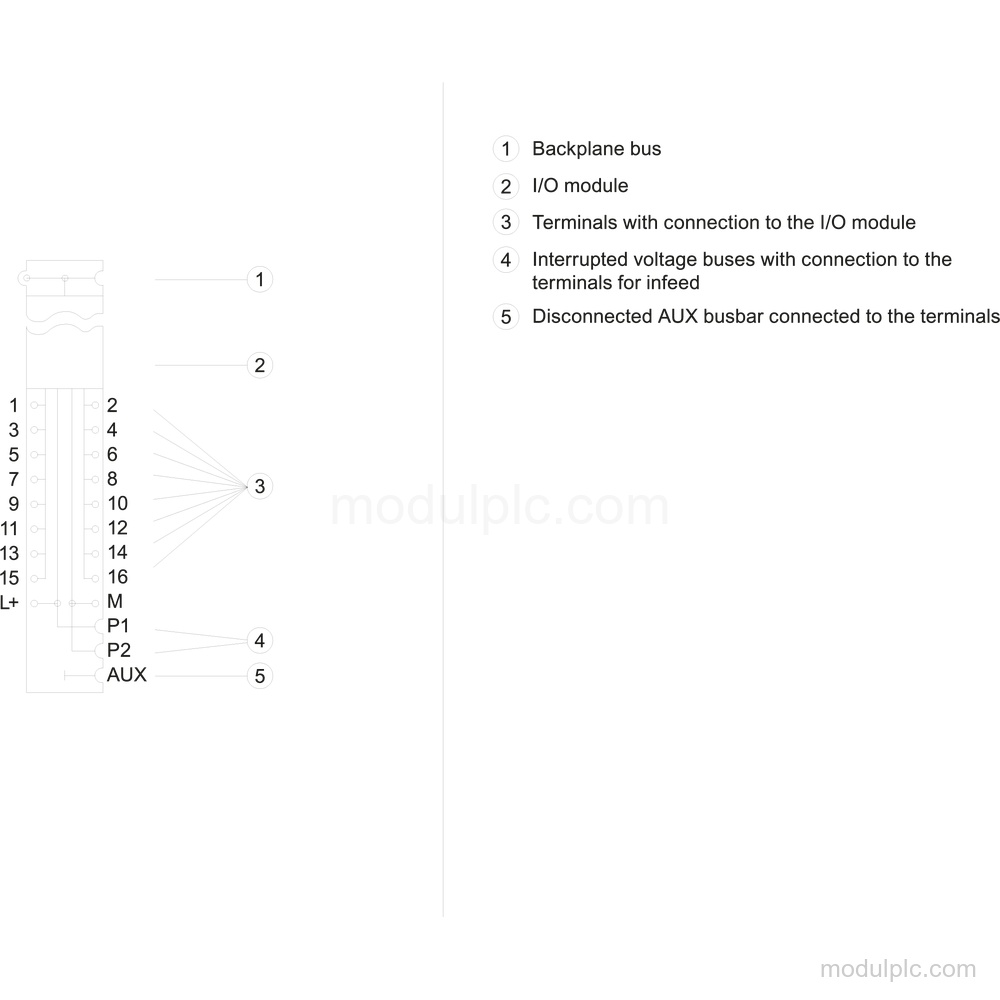

- Terminal proses: 16 terminal proses terhubung ke modul I/O; kapasitas hantar arus maksimum terminal proses adalah 2 A.
- Catu daya dan kapasitas bus: Catu daya nominal adalah 24 V DC. Kapasitas hantar arus maksimum untuk bus P1 dan P2 adalah 10 A.
- Grup potensial dan isolasi: Membentuk grup potensial baru dengan pemisahan potensial antarkelompok potensial; isolasi diuji dengan 707 V DC (uji tipe).
- Batas pemasangan: Untuk pemasangan horizontal, rentang suhu lingkungan adalah -30 °C hingga 60 °C; untuk pemasangan vertikal, -30 °C hingga 50 °C.

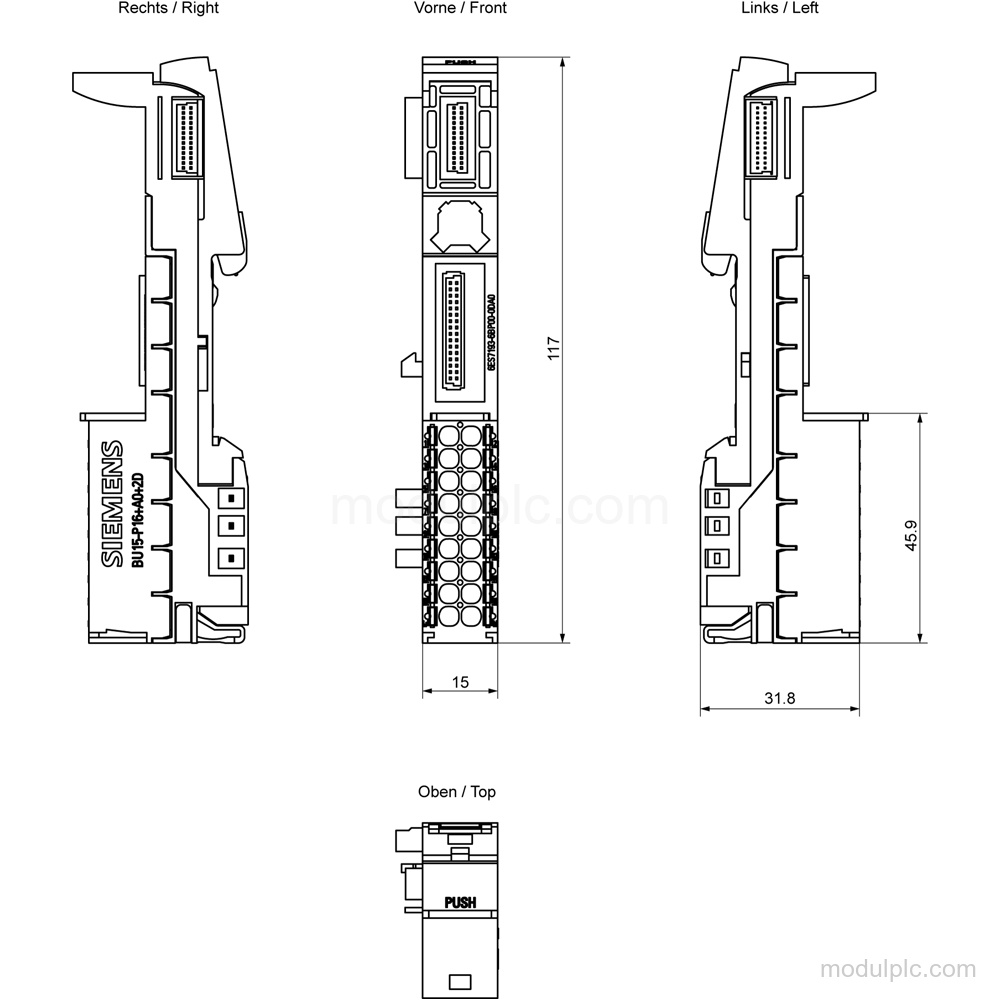

- Dimensi dan berat: Dimensinya lebar 15 mm, tinggi 117 mm, dan kedalaman 35 mm; beratnya sekitar 40 g.
Pertanyaan yang Sering Diajukan
1. Apa tipe BaseUnit Siemens 6ES7193-6BP00-0DA0?
Produk ini adalah BaseUnit SIMATIC ET 200SP BU15-P16+A0+2D dengan BU tipe A0.
2. Berapa jumlah terminal proses pada BaseUnit ini?
Produk ini memiliki 16 terminal proses ke modul I/O.
3. Berapa nilai catu daya dan arus busnya?
Catu daya nominalnya 24 V DC, dan kapasitas hantar arus maksimum bus P1 dan P2 adalah 10 A.
4. Terminal dan koneksi bantu apa yang termasuk?
Produk ini memiliki terminal push-in dan tanpa terminal bantu; jumlah terminal ke bus AUX adalah 0.
5. Suhu pemasangan apa yang perlu diverifikasi?
Rentang suhu lingkungan adalah -30 °C hingga 60 °C untuk pemasangan horizontal dan -30 °C hingga 50 °C untuk pemasangan vertikal.
