Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | BA 2x LC-LD |
| Antarmuka PROFINET | 1 antarmuka; 2 port dalam konfigurasi switch |
| Port LC | 2; panjang gelombang 1 270 … 1 380 nm, sesuai dengan 100BASE-LX |
| Kabel serat optik | Single-mode 9/125 μm; hingga 20 km |
| Suhu operasi horizontal | -30 °C hingga 60 °C |
| Suhu operasi vertikal | -30 °C hingga 50 °C |
| Ketinggian pemasangan maksimum | 5 000 m; pembatasan di atas 2 000 m, lihat manual sistem ET 200SP |
Aplikasi
- Koneksi serat optik PROFINET IO: Menghubungkan PROFINET IO melalui 2 port LC-LD menggunakan kabel serat optik single-mode.
Fitur Utama
- Antarmuka PROFINET: Memiliki 1 antarmuka PROFINET dengan 2 port dalam konfigurasi switch untuk kabel serat optik single-mode 2x LC-LD.
- Panjang gelombang port LC: Kedua port LC memiliki panjang gelombang 1 270 … 1 380 nm, sesuai dengan 100BASE-LX.
- Jarak serat single-mode: Mendukung kabel serat optik single-mode 9/125 μm hingga 20 km; jaraknya 10 km untuk konfigurasi topologi atau IRT.
- Nilai transmisi optik: Daya transmisi minimum adalah -15 dB dan sensitivitas penerima minimum adalah -28 dB.
- Suhu operasi: Untuk pemasangan horizontal, suhu lingkungan selama operasi adalah -30 °C hingga 60 °C; untuk pemasangan vertikal, -30 °C hingga 50 °C.

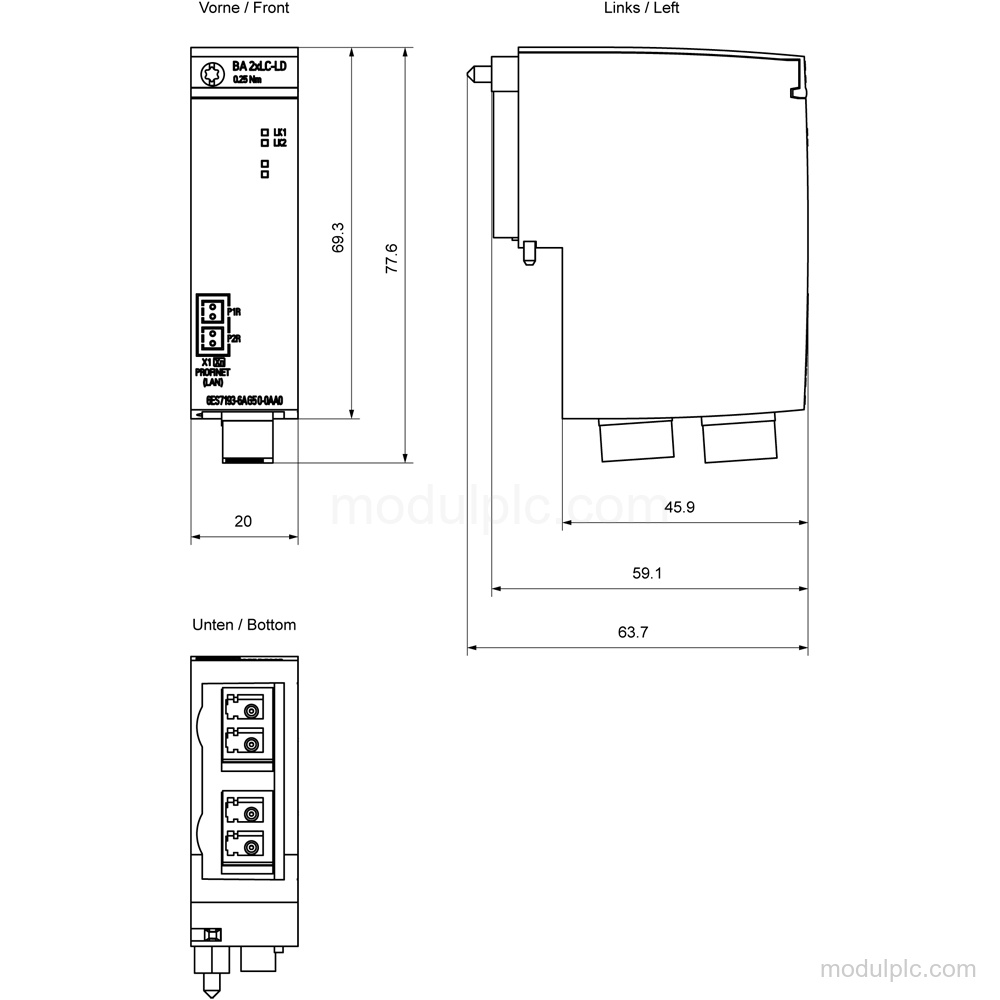

- Dimensi dan berat: Dimensinya adalah lebar 20 mm, tinggi 69.5 mm, dan kedalaman 59 mm; beratnya sekitar 40 g.
Pertanyaan yang Sering Diajukan
1. Apa tipe produk 6ES7193-6AG50-0AA0?
Tipe produknya adalah BA 2x LC-LD.
2. Berapa jumlah port PROFINET dan LC yang tersedia?
Memiliki 1 antarmuka PROFINET dengan 2 port switch dan 2 port LC.
3. Kabel serat optik dan jarak berapa yang didukung?
Mendukung kabel serat optik single-mode 9/125 μm hingga 20 km, atau 10 km untuk konfigurasi topologi atau IRT.
4. Berapa batas suhu operasinya?
Untuk pemasangan horizontal, suhu operasi adalah -30 °C hingga 60 °C. Untuk pemasangan vertikal, -30 °C hingga 50 °C.
