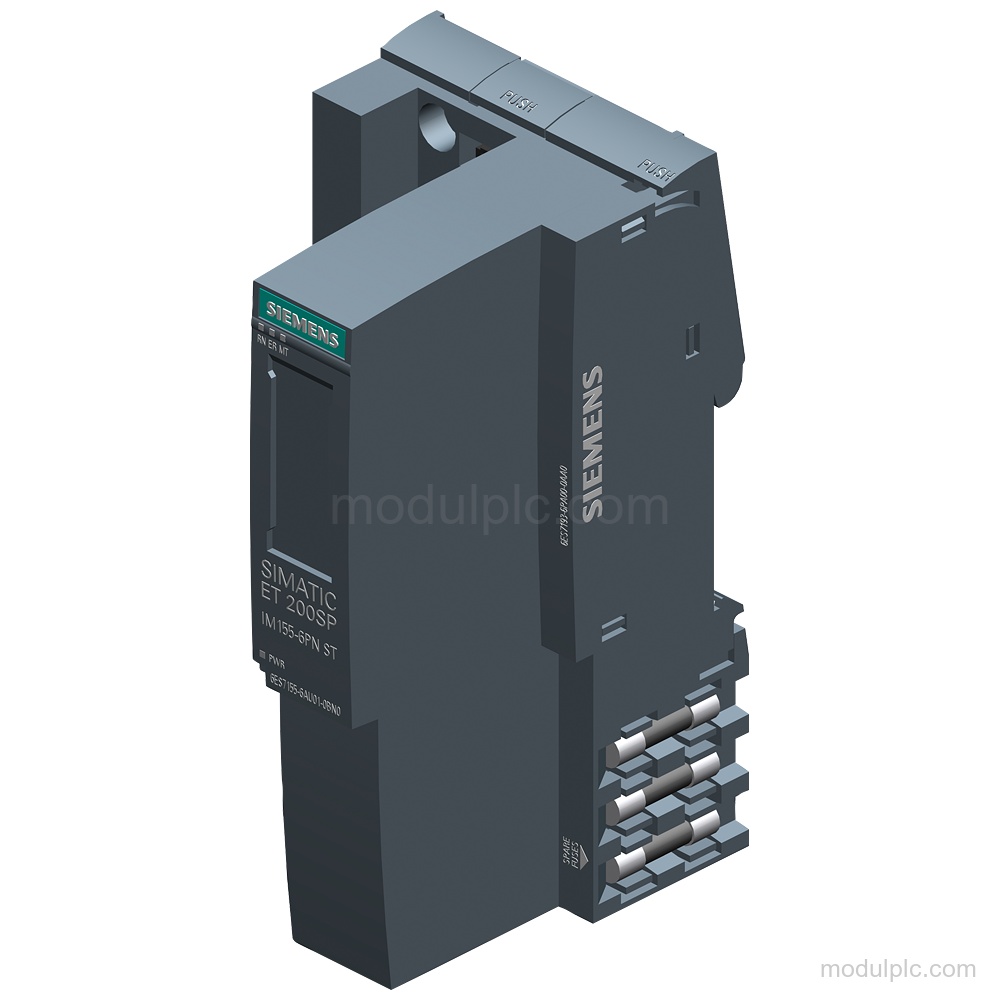

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis modul | IM 155-6 PN ST |
| Antarmuka PROFINET | 1 antarmuka; 2 port melalui BusAdapter |
| Modul ET 200SP yang didukung | Hingga 32 |
| Modul ET 200AL yang didukung | Hingga 16 |
| Catu daya nominal | 24 V DC |
| Rentang catu daya yang diizinkan | 19.2 V hingga 28.8 V DC |
| Transmisi PROFINET | 100 Mbit/s dupleks penuh (100BASE-TX) |
| Hot swapping | Hot swapping tunggal |
| Versi firmware | V4.2 |
Aplikasi
- Komunikasi perangkat PROFINET I/O: Beroperasi sebagai perangkat PROFINET IO.
- Komunikasi Open IE: Mendukung komunikasi Open IE melalui TCP/IP.
Fitur Utama
- Antarmuka PROFINET: Memiliki 1 antarmuka PROFINET dengan 2 port melalui BusAdapter dan switch terintegrasi.
- Kapasitas modul: Mendukung hingga 32 modul ET 200SP, 16 modul ET 200AL, dan 256 submodul per stasiun.
- Protokol komunikasi: Mendukung perangkat PROFINET IO, komunikasi Open IE, PROFIsafe, TCP/IP, SNMP, dan LLDP.
- Catu daya dan perlindungan: Catu daya nominalnya 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V, perlindungan polaritas terbalik, dan perlindungan hubung singkat.
- Diagnostik dan indikator: Menyediakan indikasi status, alarm, fungsi diagnostik, serta LED RUN, ERROR, MAINT, PWR, dan LINK TX/RX.
- Hot swapping: Mendukung hot swapping tunggal saat beroperasi dan mencakup modul server 6ES7193-6PA00-0AA0.
Pertanyaan yang Sering Diajukan
1. Berapa banyak port PROFINET yang dimiliki 6ES7155-6AU01-0BN0?
Modul ini memiliki 1 antarmuka PROFINET dengan 2 port melalui BusAdapter.
2. Berapa tegangan catu daya modul antarmuka ini?
Catu daya nominalnya 24 V DC, dengan rentang yang diizinkan dari 19.2 V hingga 28.8 V DC.
3. Berapa banyak modul yang dapat dioperasikan oleh modul antarmuka ini?
Modul ini mendukung hingga 32 modul ET 200SP dan 16 modul ET 200AL.
4. BusAdapter apa saja yang didukung?
BusAdapter yang didukung adalah BA 2x RJ45, BA 2x FC, dan BA 2x M12.
