Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | CM 1x CAN ST |
| Mode jaringan | CAN Standard CAN 2.0A/B; CANopen Manager / Slave menurut CiA |
| Spesifikasi CAN | CiA 301 & CiA 302 |
| Laju transmisi CAN | 10 kbit/s hingga 1 000 kbit/s |
| Jumlah port | 1 |
| Tegangan catu | 24 V DC nominal; 19.2 V hingga 28.8 V DC diizinkan |

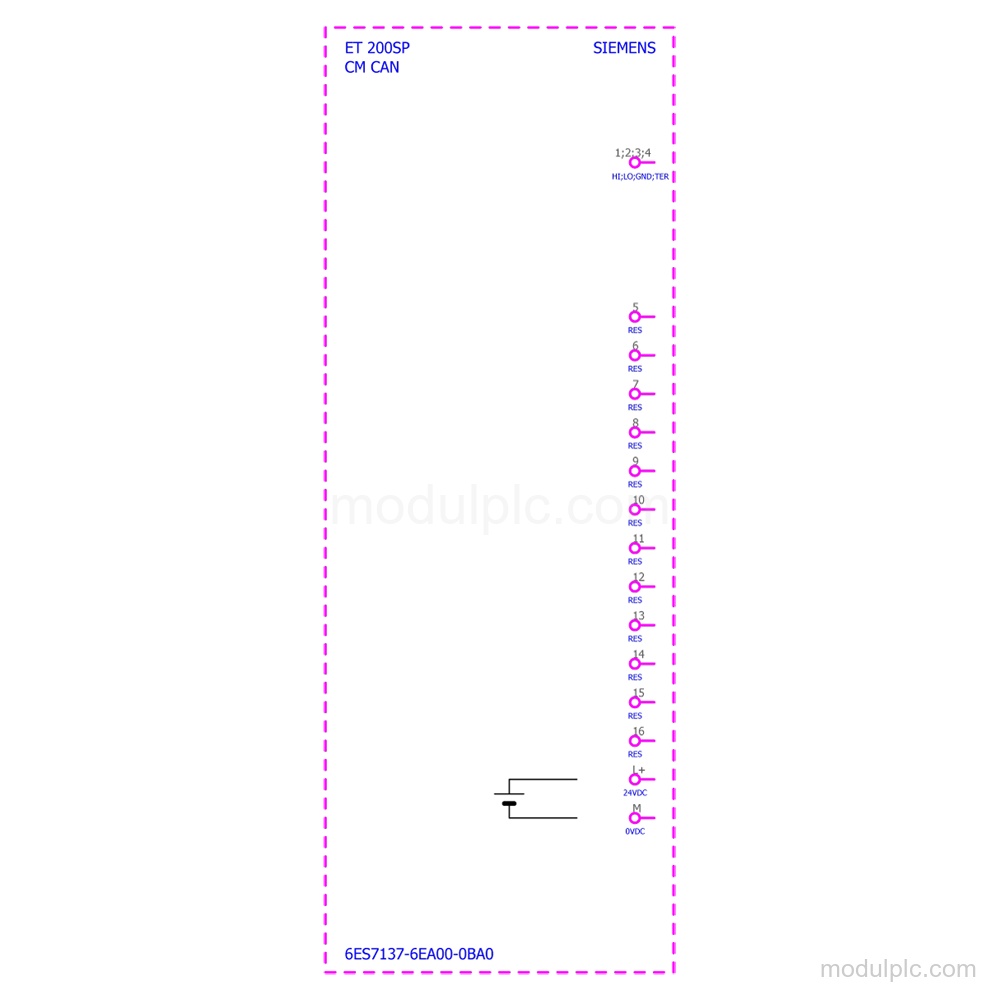

| Koneksi antarmuka | Terminal Push-in |
| Isolasi antarmuka | 500 V AC atau 707 V DC |
| Jumlah maksimum perangkat | 60 |
| Ruang alamat per modul | 256 byte |
| Versi firmware | V1.2.x |
| BaseUnit yang dapat digunakan | BU type A0 |
Aplikasi
- Gateway jaringan CAN: Terhubung ke jaringan CAN atau CANopen menggunakan CAN 2.0A/B dan operasi CANopen Manager atau Slave.
Fitur Utama
- Fungsi gateway CAN: Mendukung CAN 2.0A/B dan operasi CANopen Manager atau Slave sesuai CiA 301 dan CiA 302.
- Antarmuka CAN: Memiliki 1 antarmuka CAN terisolasi sesuai CiA 303-1, dengan isolasi 500 V AC atau 707 V DC.
- Laju transmisi: Laju transmisi CAN dari 10 kbit/s hingga 1 000 kbit/s.
- Catu dan konsumsi: Tegangan catu nominal 24 V DC; rentang catu yang diizinkan 19.2 V hingga 28.8 V DC. Konsumsi arus tipikal 20 mA dan konsumsi arus maksimum 25 mA.
- Koneksi dan diagnostik: Menggunakan terminal Push-in serta menyediakan LED RUN, ERROR, dan PWR hijau, alarm, dan fungsi diagnostik.
- Konfigurasi dan layanan: Dapat dikonfigurasi atau diintegrasikan dengan STEP 7 V15.1 atau lebih tinggi; versi firmware V1.2.x dan pembaruan firmware tersedia.
Pertanyaan yang Sering Diajukan
1. Apa fungsi Siemens 6ES7137-6EA00-0BA0?
Modul ini adalah CM CAN Gateway ET 200SP untuk jaringan CAN atau CANopen, yang mendukung CAN 2.0A/B dan operasi CANopen Manager atau Slave.
2. Berapa jumlah port CAN pada modul ini?
Modul ini memiliki 1 port CAN.
3. Berapa laju transmisi CAN yang didukung?
Laju transmisinya adalah 10 kbit/s hingga 1 000 kbit/s.
4. Bagaimana koneksi dan catu modul ini?
Modul menggunakan terminal Push-in dan memiliki tegangan catu nominal 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V DC.
5. Diagnostik apa yang tersedia?
Modul memiliki alarm, fungsi diagnostik, LED RUN dan ERROR, serta LED PWR hijau untuk pemantauan tegangan catu.
