Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Tipe produk | F-DI 8x24VDC HF |
| Input digital | 8 |
| Tegangan input, sinyal "0" | -30 hingga +5 V |
| Tegangan input, sinyal "1" | +15 hingga +30 V |
| Tegangan input nominal | 24 V DC |
| Tegangan catu daya nominal | 24 V DC |
| Tegangan catu daya yang diizinkan | 20.4 V hingga 28.8 V DC |
| Versi GSD PROFINET | V2.31 |
| BaseUnit yang dapat digunakan | BU type A0 |
| Uji isolasi | 707 V DC (uji tipe) |
Aplikasi
- Akuisisi sinyal digital: Modul ini menyediakan 8 input digital yang dapat diparameterkan untuk mengakuisisi sinyal dengan rentang tegangan sinyal "0" dan sinyal "1" yang ditentukan.
Fitur Utama

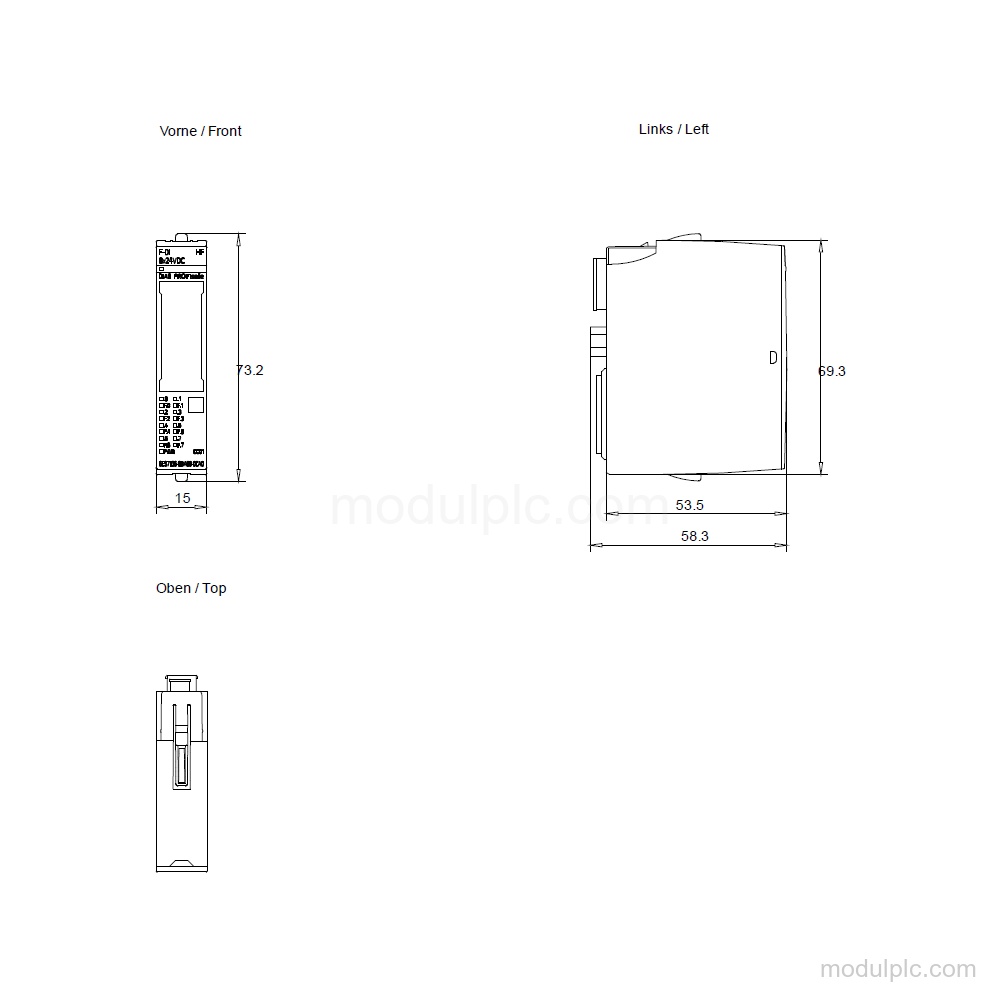

- Tipe modul dan sistem: Modul elektronik SIMATIC DP untuk ET 200SP; penetapan tipe produk F-DI 8x24VDC HF; lebar 15 mm.
- Input digital: 8 input digital yang dapat diparameterkan dengan input sourcing/sinking dan P-reading.
- Rentang sinyal input: Sinyal "0": -30 hingga +5 V; sinyal "1": +15 hingga +30 V; tegangan input nominal: 24 V DC.
- Tegangan catu daya: Tegangan catu daya nominal: 24 V DC; rentang yang diizinkan: 20.4 V hingga 28.8 V DC; perlindungan polaritas terbalik: Ya.
- Komunikasi dan rekayasa: PROFINET dari versi GSD/revisi GSD V2.31; dapat dikonfigurasi/diintegrasikan dengan STEP 7 TIA Portal mulai V12.

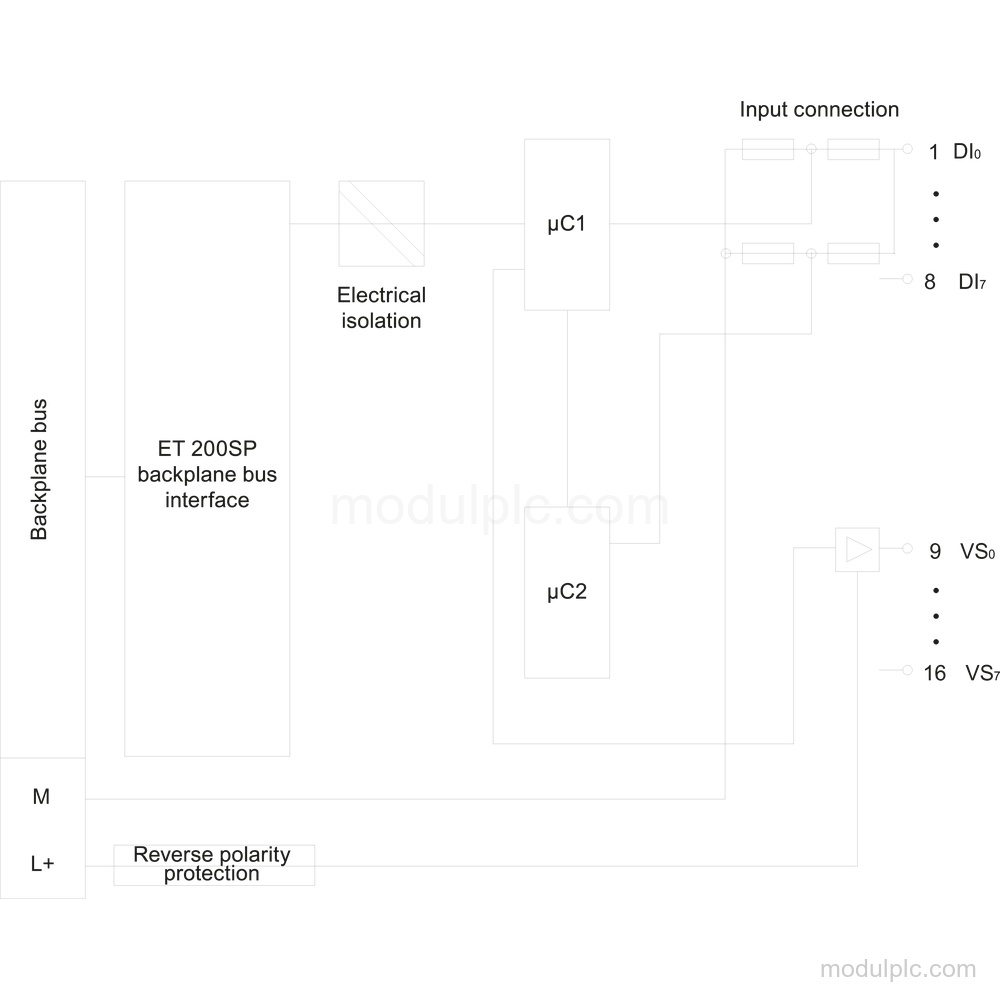

- Diagnostik dan isolasi: Alarm diagnostik: Ya; tersedia LED RUN, ERROR, PWR, status kanal, diagnostik kanal, dan diagnostik modul. Isolasi diuji dengan 707 V DC (uji tipe).
Pertanyaan yang Sering Diajukan
1. Berapa jumlah input digital Siemens 6ES7136-6BA00-0CA0?
Modul ini memiliki 8 input digital yang dapat diparameterkan.
2. Rentang sinyal input apa yang didukung modul ini?
Sinyal "0" adalah -30 hingga +5 V, dan sinyal "1" adalah +15 hingga +30 V. Tegangan input nominalnya adalah 24 V DC.
3. Berapa tegangan catu daya Siemens 6ES7136-6BA00-0CA0?
Tegangan catu daya nominalnya adalah 24 V DC, dengan rentang yang diizinkan 20.4 V hingga 28.8 V DC dan perlindungan polaritas terbalik.
