Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | AQ 2xI ST |
| Output analog | 2 |
| Rentang output | 0 hingga 20 mA; -20 mA hingga +20 mA; 4 mA hingga 20 mA |
| Resolusi maksimum | 16 bit termasuk tanda |
| Waktu siklus, semua kanal, min. | 1 ms |
| Impedansi beban output arus, maks. | 500 Ω |
| Beban induktif, maks. | 1 mH |
| Tegangan suplai nominal | 24 V DC |
| Rentang suplai yang diizinkan | 19.2 V hingga 28.8 V DC |
| Versi firmware | V1.0.2 |
| BaseUnit yang dapat digunakan | BU type A0, A1 |
| Kode warna | CC00 |
Aplikasi

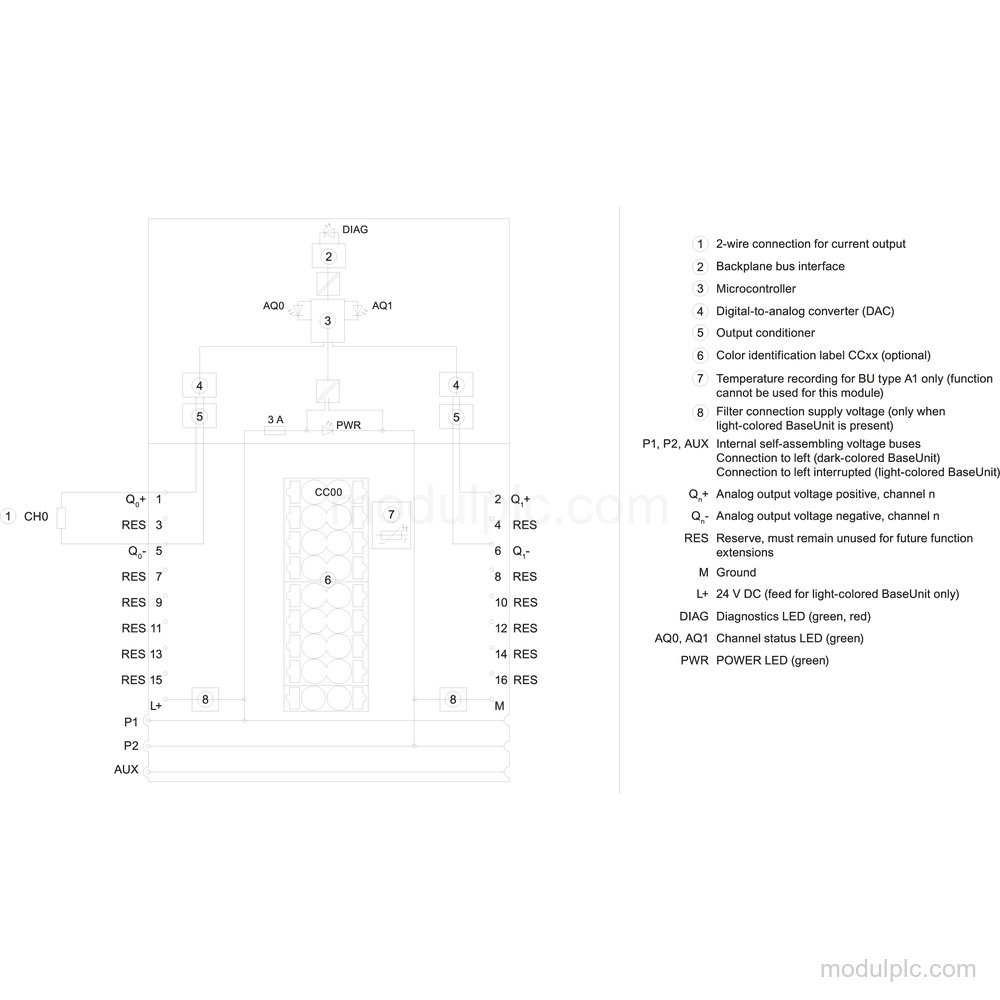

- Koneksi aktuator output arus: Menghubungkan aktuator output arus menggunakan koneksi dua kabel.
Fitur Utama
- Kanal output analog: Memiliki 2 output arus analog dengan waktu siklus minimum 1 ms untuk semua kanal.
- Rentang arus yang didukung: Mendukung rentang output 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
- Resolusi: Resolusi maksimum 16 bit termasuk tanda; rentang 0 hingga 20 mA mendukung 15 bit dan rentang 4 mA hingga 20 mA mendukung 14 bit.
- Koneksi aktuator dan beban: Mendukung koneksi dua kabel untuk aktuator output arus, dengan impedansi beban maksimum 500 Ω dan beban induktif maksimum 1 mH.
- Diagnostik dan indikator: Menyediakan diagnostik pemantauan tegangan suplai, putus kabel, kesalahan grup, dan выход за верхнюю/нижнюю границу диапазона, dengan LED PWR dan status kanal hijau serta LED DIAG hijau/merah.
- Suplai dan isolasi: Suplai nominal 24 V DC, dengan rentang yang diizinkan 19.2 V hingga 28.8 V dan perlindungan polaritas terbalik. Kanal terisolasi dari bus backplane dan suplai daya elektronik.
Pertanyaan yang Sering Diajukan
1. Berapa jumlah output analog Siemens 6ES7135-6GB00-0BA1?
Modul ini memiliki 2 output arus analog.
2. Rentang output arus apa yang didukung?
Rentang yang didukung adalah 0 hingga 20 mA, -20 mA hingga +20 mA, dan 4 mA hingga 20 mA.
3. Berapa resolusi dan waktu siklusnya?
Resolusi maksimum adalah 16 bit termasuk tanda, dan waktu siklus minimum untuk semua kanal adalah 1 ms.
4. Detail suplai dan pemasangan apa yang perlu diverifikasi?
Suplainya 24 V DC dalam rentang 19.2 V hingga 28.8 V DC. Modul ini sesuai untuk BU type A0, A1 dan memiliki elemen pengodean mekanis Type A.
