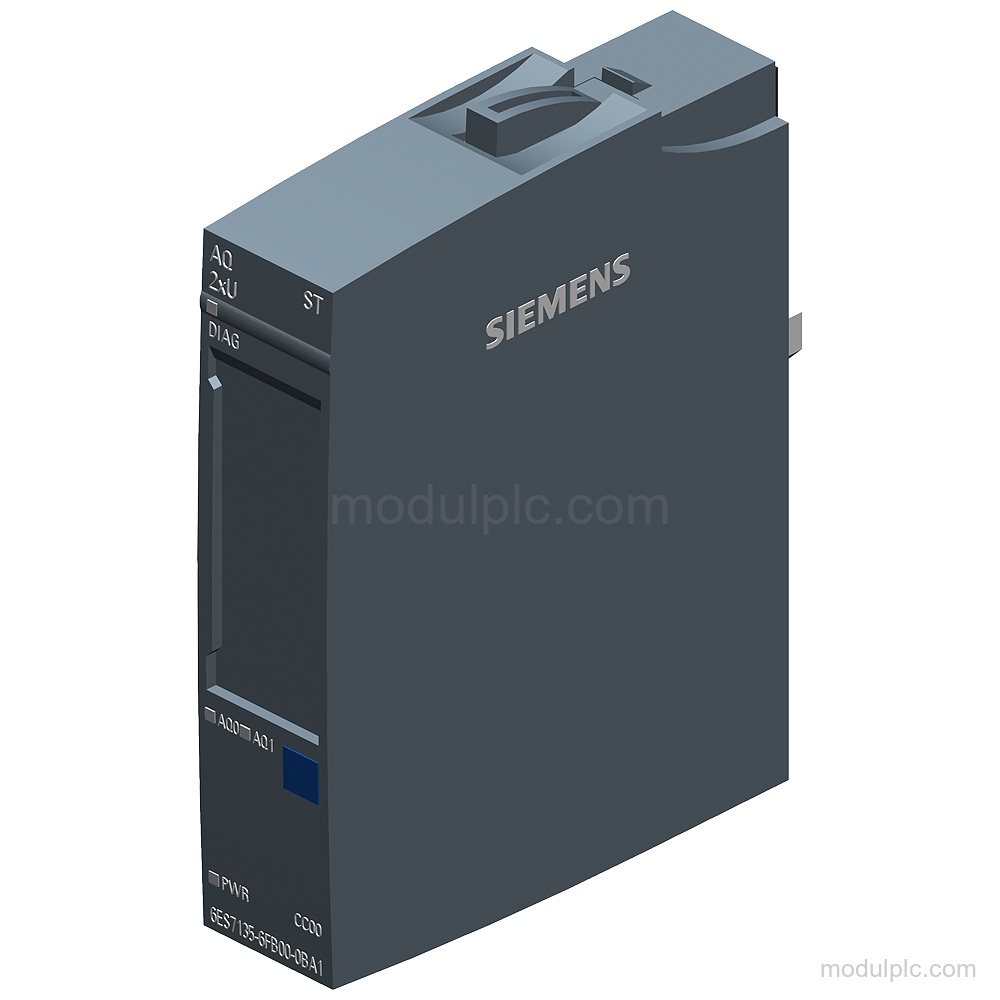

Ikhtisar produk
Ringkasan Teknis
| Parameter | Nilai |
|---|---|
| Jenis produk | AQ 2xU ST |
| Output analog | 2 |
| Rentang tegangan yang didukung | 0 V hingga 10 V; 1 V hingga 5 V; -5 V hingga +5 V; -10 V hingga +10 V |
| Resolusi | Hingga 16 bit |
| Waktu siklus, semua kanal, min. | 1 ms |
| Tegangan catu nominal | 24 V DC |
| Rentang catu yang diizinkan | 19,2 V hingga 28,8 V DC |
| Arus hubung singkat, maks. | 45 mA |
| Impedansi beban, min. | 2 kΩ dengan output tegangan |
| BaseUnit yang sesuai | BU type A0, A1 |
Aplikasi
- Output tegangan ke aktuator: Modul menyediakan output tegangan dua kabel untuk menghubungkan aktuator.
Fitur Utama
- 2 output tegangan: Modul AQ 2xU ST memiliki 2 output tegangan analog dengan arus hubung singkat maksimum 45 mA.
- Rentang tegangan yang didukung: Rentang outputnya adalah 0 V hingga 10 V, 1 V hingga 5 V, -5 V hingga +5 V, dan -10 V hingga +10 V.
- Resolusi dan waktu siklus: Resolusinya hingga 16 bit; waktu siklus untuk semua kanal minimal 1 ms.
- Catu dan perlindungan: Catu nominalnya 24 V DC, dengan rentang yang diizinkan 19,2 V hingga 28,8 V dan perlindungan polaritas terbalik.
- Diagnostik dan LED status: Modul menyediakan pemantauan tegangan catu, diagnostik hubung singkat serta keluar/masuk batas rentang per modul, kesalahan grup, dan LED PWR serta status kanal hijau.

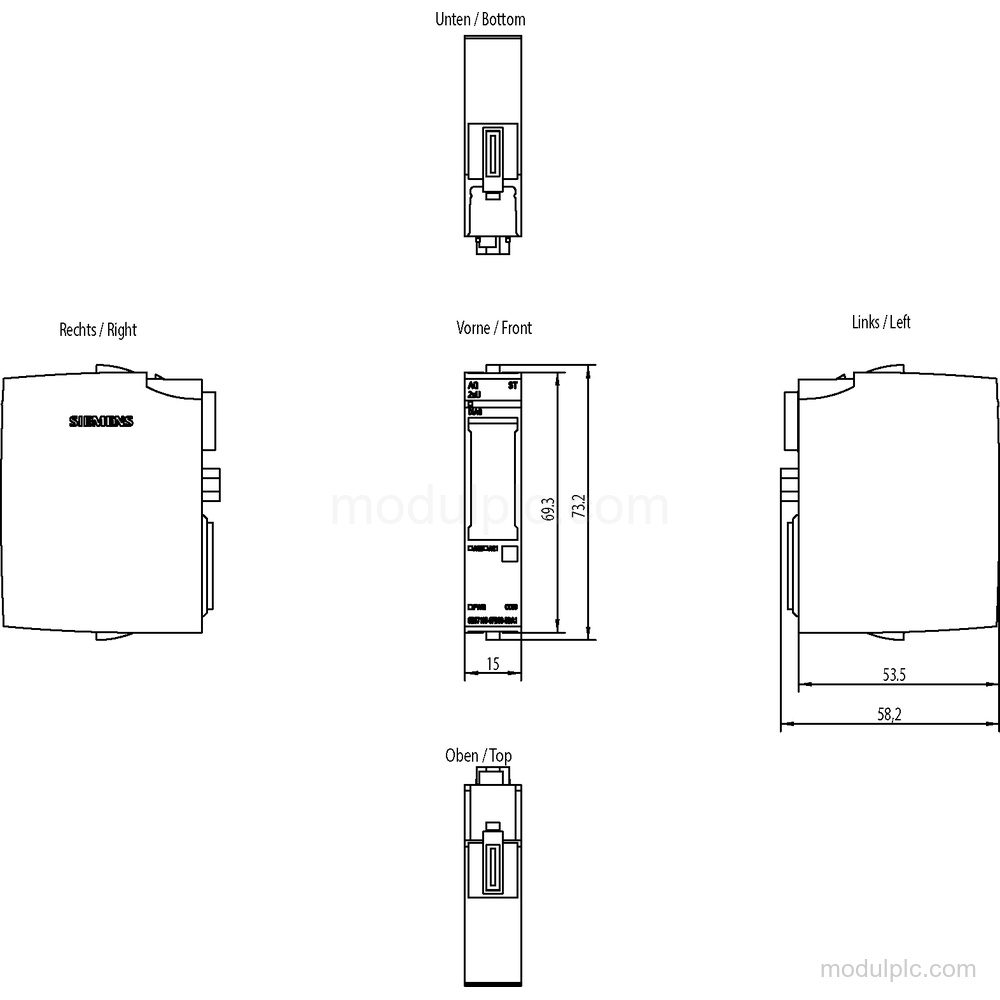

- Pemasangan dan dimensi: Modul sesuai untuk BU type A0, A1, memiliki pengodean mekanis Type A, dan berukuran lebar 15 mm, tinggi 73 mm, serta kedalaman 58 mm.
Pertanyaan yang Sering Diajukan
1. Apa jenis I/O 6ES7135-6FB00-0BA1?
Ini adalah modul output analog AQ 2xU ST dengan 2 output tegangan.
2. Rentang tegangan apa yang didukung modul ini?
Modul ini mendukung 0 V hingga 10 V, 1 V hingga 5 V, -5 V hingga +5 V, dan -10 V hingga +10 V.
3. Berapa tegangan catu yang diperlukan?
Catu nominalnya 24 V DC, dengan rentang yang diizinkan 19,2 V hingga 28,8 V DC.
4. Diagnostik apa yang tersedia?
Modul menyediakan pemantauan tegangan catu, diagnostik hubung singkat serta keluar/masuk batas rentang per modul, kesalahan grup, alarm diagnostik, dan diagnostik modul.
5. BaseUnit dan pengodean pemasangan apa yang didukung?
Modul sesuai untuk BU type A0 dan A1 serta memiliki elemen pengodean mekanis Type A.
